医院应急用呼吸机传动结构设计

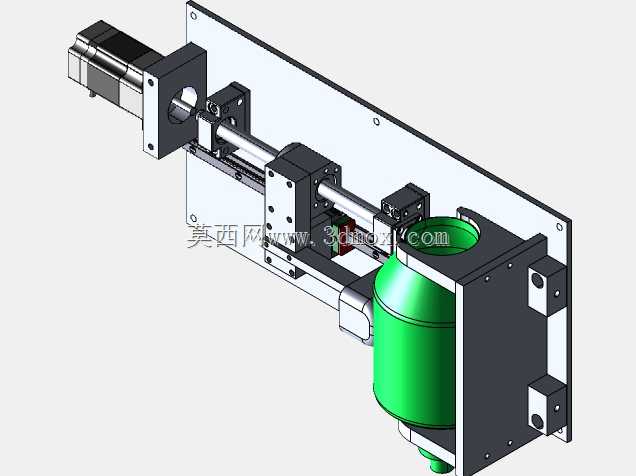

这套结构主要面向公共卫生应急场景下的呼吸支持设备配套需求，适配定点收治医院的急救、重症监护床位扩容场景，可作为有创呼吸机的核心气路驱动单元使用，解决突发公共卫生事件下常规医疗设备产能不足、核心部件供应缺口的问题。从实际功能来看，该结构通过伺服电机搭配滚珠丝杠直线模组，实现呼吸节律的精准推送控制，可根据临床需求调节潮气量、呼吸频率与吸呼比参数，替代传统手动按压呼吸球囊的人工操作模式，降低医护人员的职业暴露风险，同时保证通气参数的稳定性，避免人工操作带来的通气量波动问题。设计过程中优先考虑了安装兼容性与维护便捷性，所有传动组件均集成在一块立式安装基板上，基板预留了标准安装孔位，可直接固定在设备机架或者移动救治台架上，整体安装边界控制在紧凑范围内，不会占用过多救治空间，适配移动方舱、临时隔离点这类空间受限的部署场景。传动部分采用双直线导轨导向结构，保证推杆运行的同轴度，避免长期往复运行出现偏磨卡顿问题，推杆末端直接对接标准呼吸管路接口，可兼容常规一次性呼吸回路配件，无需额外定制转接零件。气路端的储气瓶采用快装结构设计，日常消毒、更换配件时无需拆解整个传动模组，只需松开侧边的快压卡扣即可取下储气瓶进行消杀或者更换，适配医疗机构高频次消毒的使用需求。设计时还考虑了不同工况下的运行稳定性，伺服电机的安装座采用加强筋结构，避免高速往复运行时产生共振，丝杠副选用预压型滚珠丝杠，消除反向间隙，保证通气压力控制精度在临床允许的误差范围内。整个结构的外露部件均做了圆角处理，没有尖锐凸起，避免医护人员操作时被划伤，所有走线均通过基板侧边的走线槽排布，不会干涉运动部件运行，也方便后期检修时排查线路问题。
