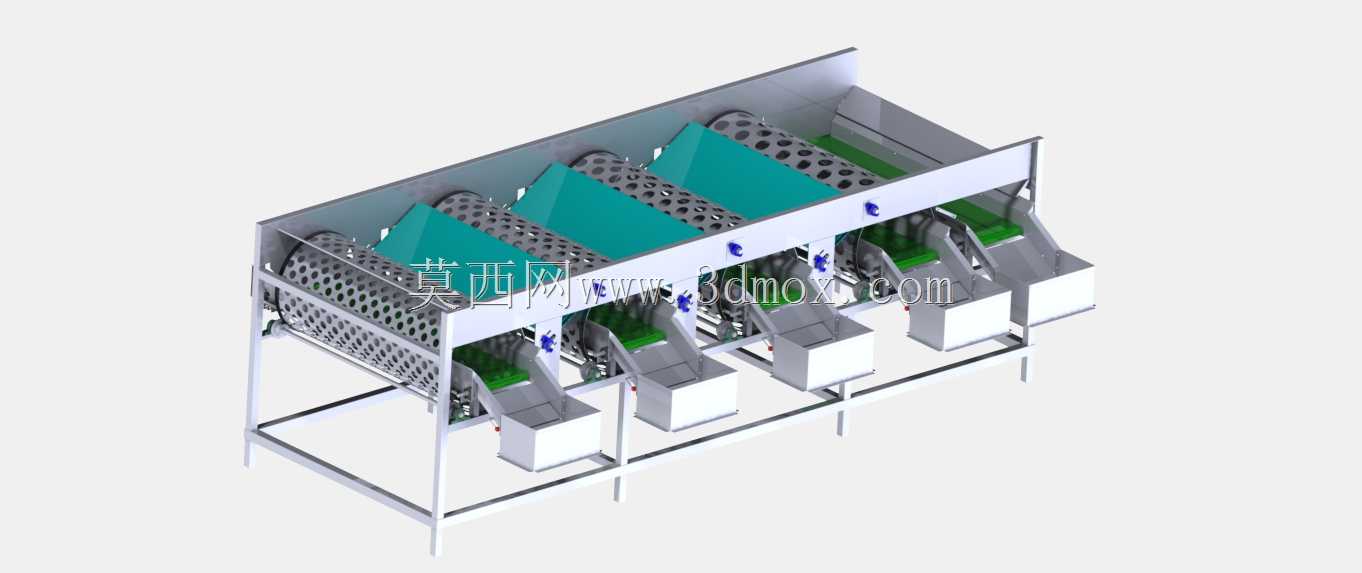

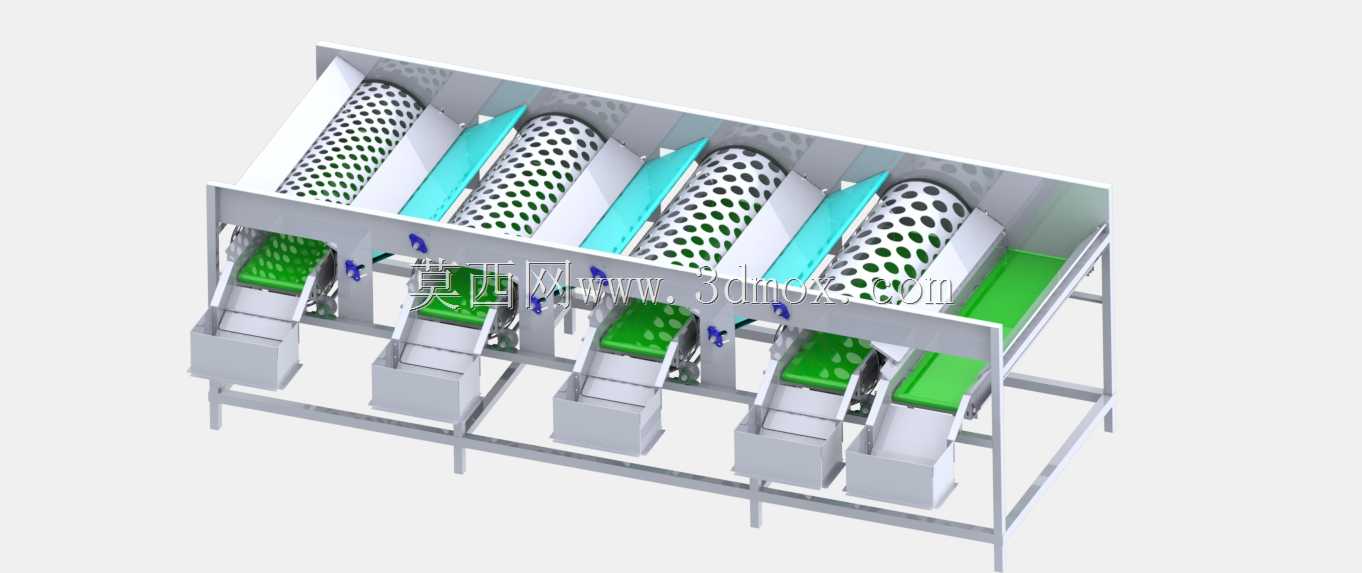

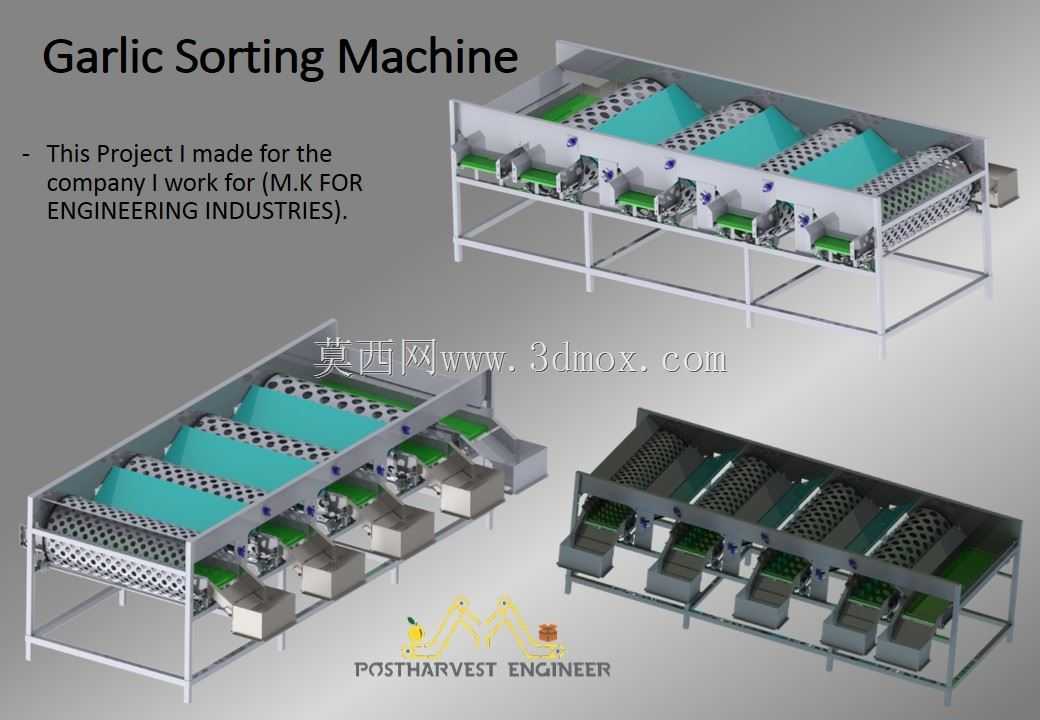

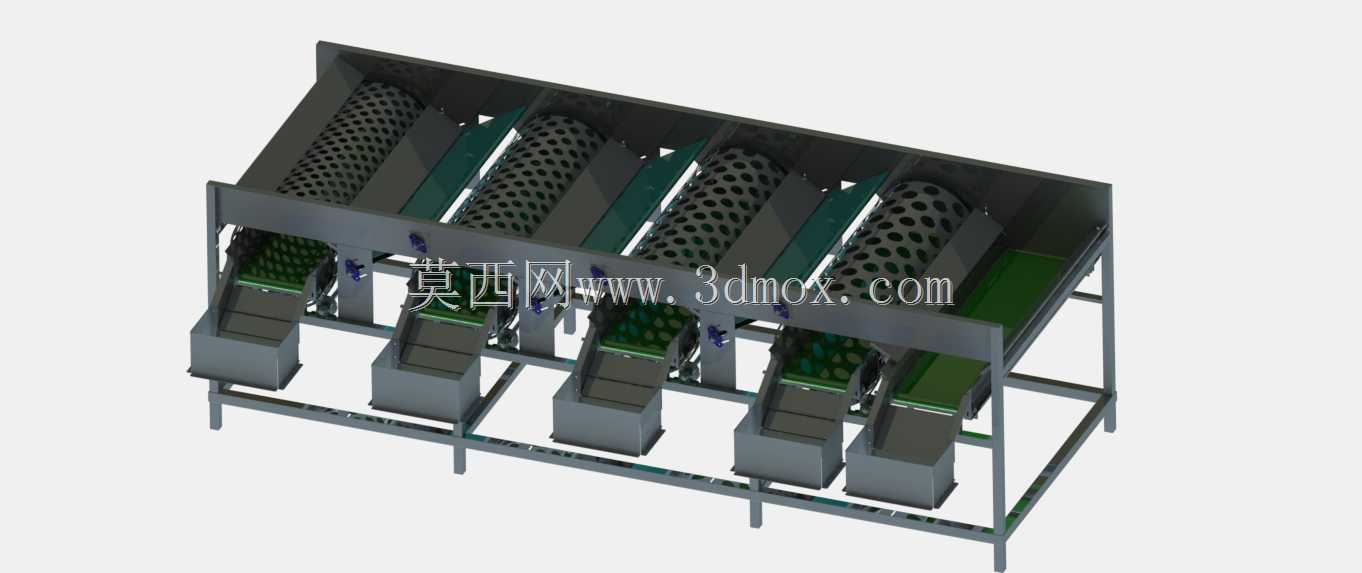

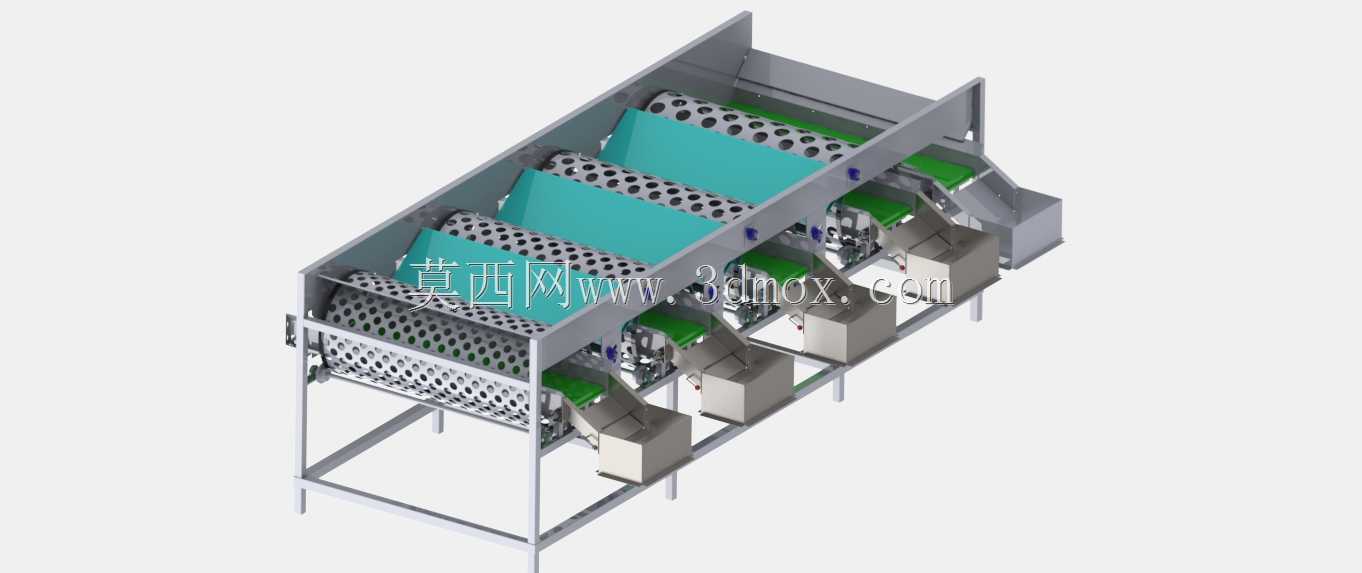

多工位滚筒式大蒜分级分选设备结构

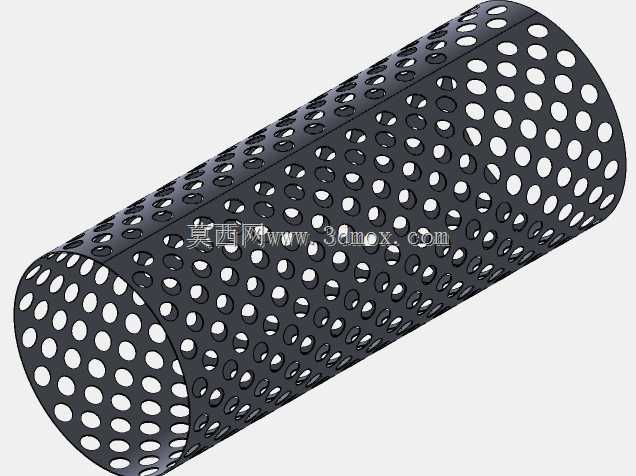

该设备主要应用于大蒜产后商品化处理环节，适配中小型农产品加工车间、产地集散分选中心的作业场景，可对接大蒜采收后的初加工流水线，替代传统人工按蒜头大小分级的作业模式，解决人工分选效率低、分级尺度不一致、用工成本高的实际生产痛点。设备整体采用框架式方管焊接机架作为承载主体，安装时需预留前端上料工位、侧边出料通道以及后端维护操作空间，机架底部可配置可调脚杯，适配不平整的车间地面安装需求，无需额外预埋固定螺栓，可根据产线布局灵活调整摆放位置。核心分选单元采用多段变孔径滚筒结构，沿物料输送方向滚筒筛孔尺寸逐级增大，蒜头经前端进料端进入滚筒后，随滚筒转动不断翻滚前移，小于对应段筛孔尺寸的蒜头会落入下方导料槽，经倾斜导料板滑入对应出料斗，未被筛下的大尺寸蒜头则沿滚筒继续行进至末端出料口，实现多规格蒜头的连续分级，分级档位可根据产区蒜头尺寸特性调整筛孔排布，适配不同品种大蒜的分选需求。输送单元采用平皮带承接筛落的蒜头，皮带运行速度与滚筒转速做联动匹配，避免蒜头下落时出现磕碰损伤，每个出料斗位置设置导流缓冲结构，降低蒜头下落冲击，减少分选过程中的表皮破损率，保障商品蒜的外观品质。设计过程中重点考虑了设备的易维护性，滚筒上方设置可快速拆卸的防护盖板，日常清理筛孔卡滞的蒜皮、杂质时无需拆解整体机架，各传动部位的轴承座均采用外置式安装，更换润滑、易损件时操作空间充足；侧边传动结构设置全封闭防护罩，避免作业过程中蒜皮、粉尘进入传动部件造成磨损，同时满足车间作业的安全防护要求。设备的出料端可直接对接周转箱摆放工位，也可衔接后续的包装、称重输送线，实现分选到包装的连续化作业，整体结构无复杂定制构件，大部分零部件采用标准型材与通用传动件加工，加工制造成本可控，适合涉农加工企业自行投产制作，也可作为现有大蒜加工产线的升级改造单元替换原有老旧分选设备。
