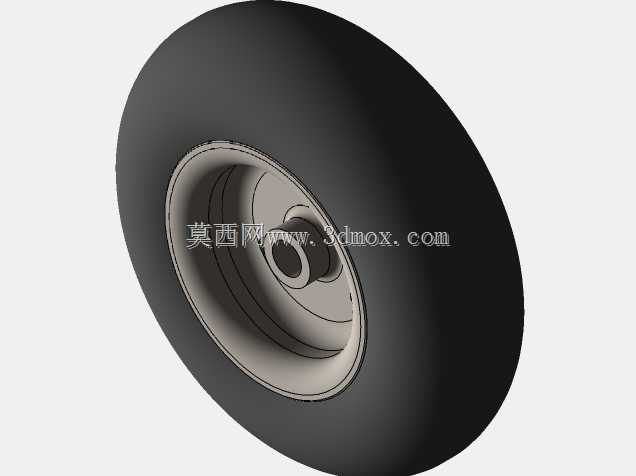

实心橡胶驱动轮带轮毂总成结构设计

这款行走轮组的设计初衷，是适配低速重载场景下的短途转运设备，常见于厂区内的平板转运车、仓储拣选车、小型农用作业机具的行走端，也可作为轻型工程机械的辅助支撑轮使用，相比充气轮胎，实心橡胶结构完全规避了爆胎、慢撒气的运维痛点，在碎玻璃、金属切屑、尖锐秸秆遍布的复杂地面工况下，能保持稳定的行走性能，不会因外物穿刺导致停机故障。

从结构设计逻辑来看，轮体采用橡胶主体与金属轮毂压装结合的形式，橡胶外缘做了微弧面处理，并非完全平直的圆柱面，这个细节是为了降低轮体与地面接触时的边缘应力集中，同时减少转向过程中的滑动摩擦阻力，避免轮缘过早出现磨损掉块的问题。轮毂部分采用阶梯式内孔设计，中心预留的轴承安装位可匹配标准深沟球轴承，两侧的台阶结构可直接对轴承外圈做轴向定位，安装时不需要额外加装轴套定位，能简化轮组与车架桥体的装配流程，减少装配环节的累计误差。

设计过程中优先考虑了安装边界的适配性，轮体总宽度控制在适配常规20-30mm宽度安装支架的尺寸区间，轮毂中心安装孔的同轴度公差严格控制在0.05mm以内，避免轮组转动时出现径向跳动，导致设备行走时出现颠簸、轮体偏磨的问题。橡胶部分的邵氏硬度设定在70-75A区间，这个硬度区间既能保证足够的承载能力，避免重载下轮体过度形变导致转动阻力陡增，又能保留适当的弹性，过滤地面微小颠簸，降低设备行走过程中的振动传递，保护车架上搭载的精密作业部件不受振动损伤。

轮毂的辐板部分做了等距减重槽设计，在保证整体结构强度、满足额定载荷下抗形变要求的前提下，尽可能降低轮组自身的转动惯量，减少驱动端的动力损耗，对于小型电动驱动的设备来说，能有效延长续航时长。轮体与轮毂的结合面做了滚花纹理处理，压装后橡胶与金属轮毂的结合力能满足大扭矩驱动的需求，不会出现驱动时橡胶轮与轮毂相对打滑的问题，适配主动驱动轮的使用需求，而非仅能作为被动从动轮使用。

在实际选型匹配时，这款轮组的安装距可通过调整桥体上的锁紧螺母位置适配不同宽度的车架，不需要对轮毂结构做二次修改，橡胶轮面的摩擦系数经过测算，在干燥水泥地面上能达到0.8以上，足够提供设备起步、制动时需要的摩擦力，避免出现起步打滑、制动距离过长的问题，适配最高5km/h以内的行走速度，完全满足厂区、园区、农田内的低速作业设备的行走需求。
