农用机具零压行走轮结构设计

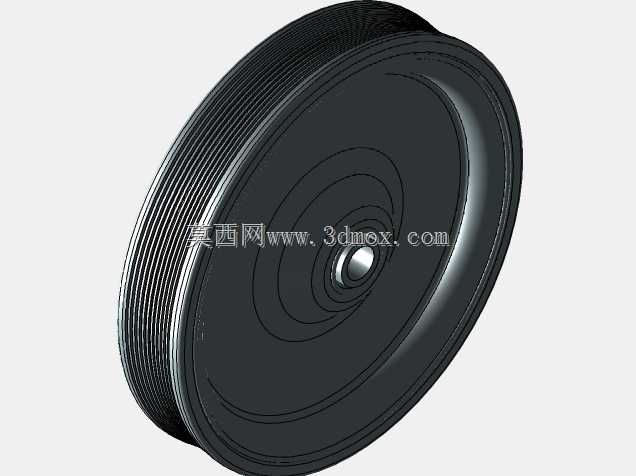

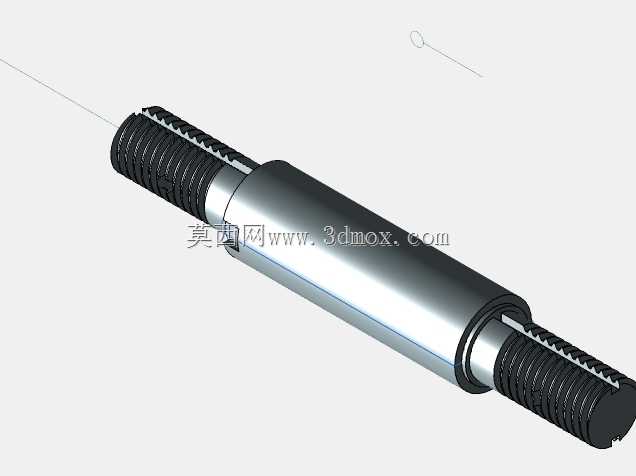

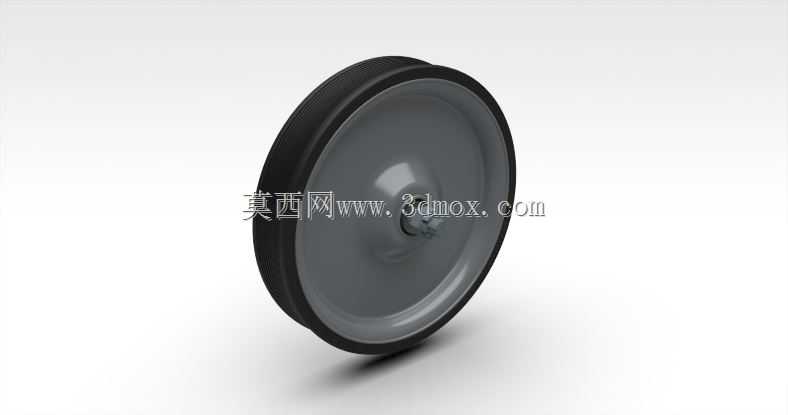

这款零压轮主要适配农用播种、植保类机具的地轮安装位，在田间作业场景中承担机具承重、随动行走的核心作用，区别于普通充气轮，零压结构可彻底规避田间碎石、作物根茬扎破胎体导致的停机故障，在泥地、留茬地、松软沙土地的通过性表现更稳定，不会出现充气轮胎压不足导致的陷轮、打滑问题。从结构设计逻辑来看，轮体采用分体式装配思路，外层为高弹性耐磨橡胶轮缘，直接接触地面，橡胶材质邵氏硬度控制在65-70度区间，既可以缓冲田间行进时的颠簸震动，减少机具框架的共振疲劳，也能保证足够的抓地力，避免硬质轮体在湿滑田面打滑影响作业精度；内层为冲压成型的钢制轮辐，轮辐中心设计有一体式轮毂安装座，安装座内预留标准轴承位，可适配常用规格的深沟球轴承，安装时直接穿入轮轴即可完成装配，无需额外加工适配结构。轮缘与轮辐之间采用压合+卡扣的双重固定结构，避免长期颠簸工况下轮缘与轮辐出现相对转动、脱落的问题，轮辐表面做了喷塑防锈处理，可抵御田间潮湿环境、化肥农药残留的腐蚀，延长部件使用寿命。从安装边界来看，轮体整体宽度控制在适配多数小型农机具轮架的尺寸区间，轮毂安装孔的同轴度公差控制在0.1mm以内，保证轮体转动时无偏摆，不会出现行走时轮体蹭到机架的问题；轮体径向跳动量控制在合理范围，避免随动行走时带动机具上下起伏，影响播种深度、喷药高度这类对作业精度要求较高的工序稳定性。设计过程中充分考虑了农机维修的便捷性，轮体所有装配部件均采用通用标准件，当外层橡胶轮缘磨损到极限时，无需更换整个轮体，只需拆卸固定卡扣更换轮缘即可，大幅降低农户的配件更换成本。轮体的承重载荷经过匹配计算，可满足多数中小型农用机具的整机承重需求，在硬质路面短途转场时也不会出现轮体变形的问题，兼顾田间作业与短途转场的使用需求，轮毂位置的注油孔设计也方便日常维护时加注润滑脂，减少轴承磨损，延长部件的维护周期。
