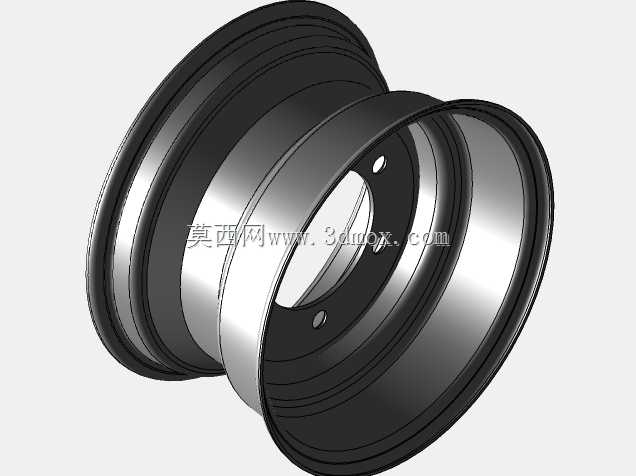

农业车辆用钢制轮辋结构三维数模

这款轮辋结构主要适配低速农业作业车辆的行走系统，在农田转运、小型农机具拖挂、果园场内运输等场景下承担轮胎承载、轮轴连接的核心作用，区别于高速乘用车辆的轮毂设计，其结构强度优先适配非铺装路面的颠簸载荷，不需要兼顾高速动平衡的极致精度，但对轮缘的抗冲击能力、安装孔位的同轴度有明确的工程要求。从结构设计逻辑来看，整体采用多段卷制成型的钢制轮体拼合结构，轮缘位置做了多层卷边强化，避免田间作业时被硬物磕碰出现变形，胎圈座的角度与尺寸严格匹配对应规格的农业轮胎，保证轮胎充气后与轮辋贴合紧密，不会在低气压作业状态下出现轮胎脱圈的问题。中心的安装盘面上预留了对称布置的螺栓过孔，孔位的分布圆尺寸与对应车型的轮毂轴头法兰完全匹配，安装时可以直接通过车轮螺栓完成紧固，不需要额外加装转接法兰，轮体的中心孔做了倒角导向处理，装配时能够快速对准轴头定位台阶，降低现场装配的对位难度。在尺寸边界上，轮辋的名义宽度与直径适配9.00-15.3规格的低压农用轮胎，轮体的整体轴向宽度控制在合理范围内，安装后不会超出车辆轮距的设计边界，转向时也不会与车架、挡泥板等周边部件发生运动干涉。轮辋的中部凹槽设计兼顾了轮胎拆装的便利性与结构强度，维修更换轮胎时可以将轮胎胎圈压入凹槽内，轻松完成胎圈的拆装操作，不需要使用大力度的撬棍暴力拆卸，减少对轮辋表面防腐层的破坏。整个轮体的过渡圆角都做了圆滑处理，避免应力集中导致的轮体开裂，在长期承受交变载荷的作业场景下，能够有效降低疲劳损坏的概率，适配农业作业高负荷、低维护频率的使用需求。建模过程中还原了轮辋各段板材的厚度参数，安装孔的位置度、轮辋的圆柱度都符合实际加工的公差要求，可直接用于行走系统的装配干涉校验、维修配件的测绘参考，也可作为小型农业车辆行走系统设计的结构参考，帮助设计人员快速完成轮边结构的布局匹配，减少重复建模的工作量。
