立式高速分散搅拌设备结构设计

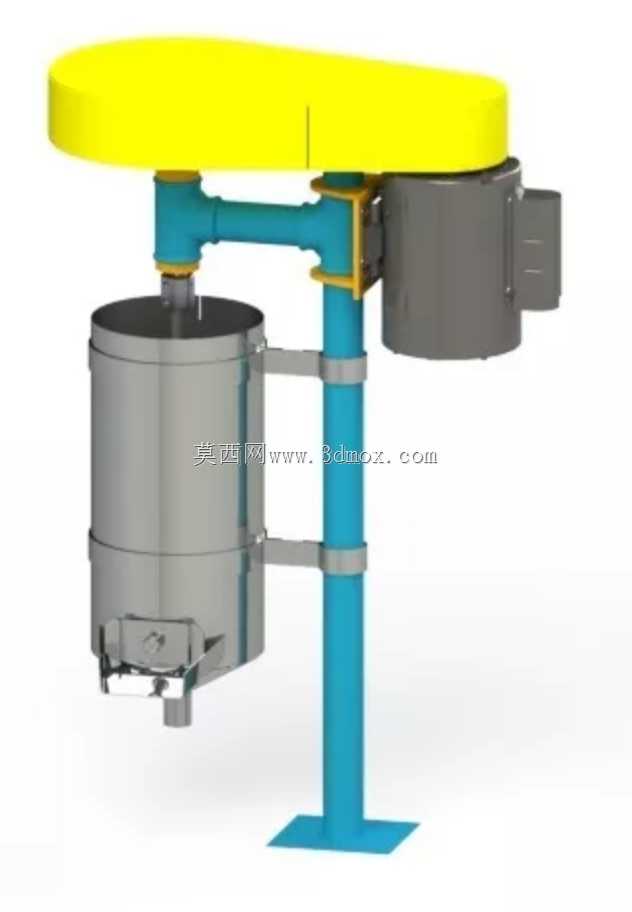

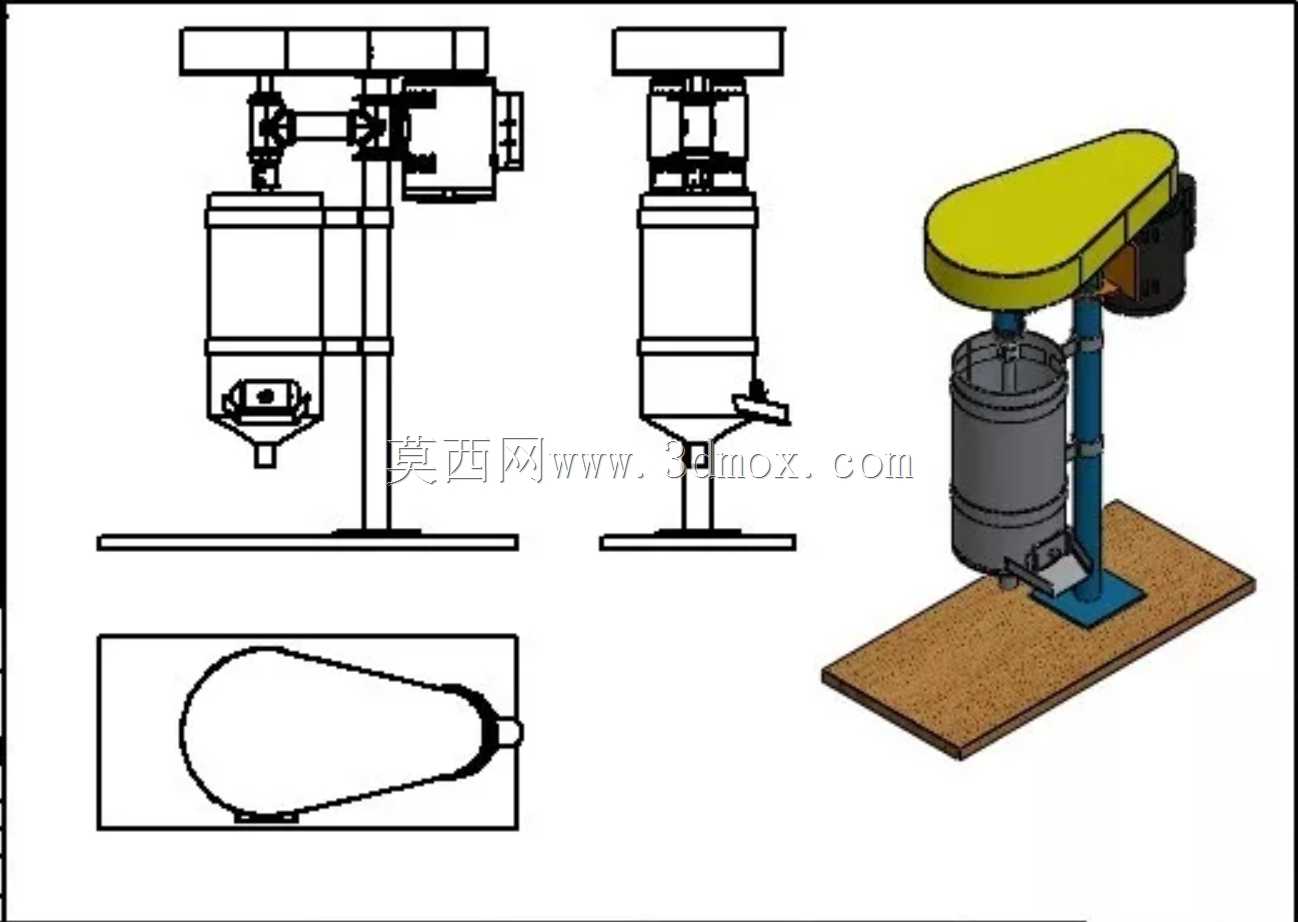

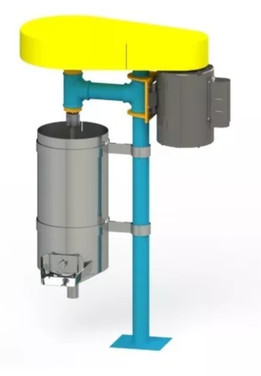

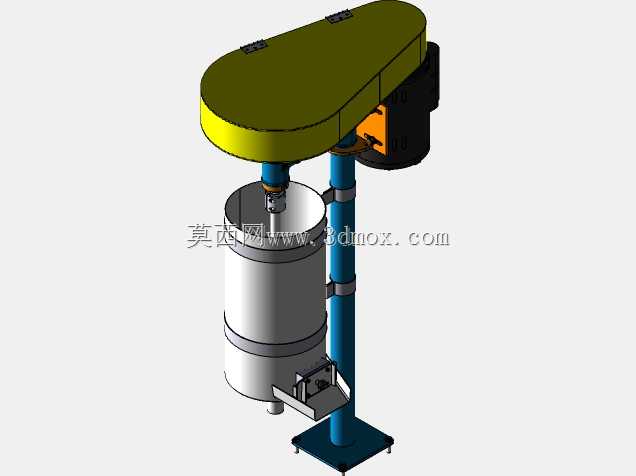

这款立式搅拌分散设备的结构设计，核心面向涂料、油墨、胶粘剂等精细化工行业的物料混合分散工序，在中小型化工生产车间、实验室中试场景中适配性极强，可完成固液混合、浆料分散、均质搅拌等多类作业需求。从结构布局来看，设备采用单立柱悬臂式安装结构，底部方形安装底板通过膨胀螺栓即可固定于混凝土地面，安装时需保证底板水平度误差不超过1mm/m，避免高速运转时产生偏摆振动，整体占地宽度约1.2米，高度方向预留2.2米的净空即可满足安装与检修需求，无需额外搭建复杂操作平台。立柱采用圆形无缝钢管焊接成型，表面做防腐喷塑处理，上下两处抱箍结构用于固定横向输送管路与搅拌桶支撑臂，抱箍采用快拆式螺栓连接，可根据不同规格搅拌桶的高度调整支撑位置，适配100L-500L容积范围内的不锈钢搅拌桶。搅拌桶采用上下锥底结构设计，底部设置出料阀接口，可直接对接物料输送管道完成放料作业，桶身侧面焊接两道支撑耳板，与立柱上的支撑臂通过螺栓锁紧，运转时可避免桶身随搅拌轴产生周向转动。顶部的黄色弧形防护罩覆盖传动与升降区域，可防止作业过程中物料飞溅、杂物卷入传动部件，防护罩边缘做圆弧翻边处理，避免检修时剐蹭操作人员。传动部分采用皮带传动结构，电机安装于立柱后侧的灰色电机安装座内，安装座设置腰型孔可调整皮带张紧度，动力通过传动轴传递至搅拌轴端，搅拌轴可根据工艺需求更换分散盘、搅拌桨叶等不同工作头，适配不同粘度物料的加工需求。横向管路内部集成了冷却水通道，可对高速运转的轴承部位进行冷却降温，长时间连续作业时轴承温升可控制在40摄氏度以内，延长轴承使用寿命。设计过程中重点校核了立柱悬臂端的挠度变形，在满载搅拌工况下，悬臂端最大变形量不超过0.2mm，保证搅拌轴运转时的同轴度要求，避免轴封处出现泄漏问题。设备的操作按钮集成于电机座侧面，操作人员站在设备正面即可完成启停、调速操作，作业半径控制在0.8米范围内，符合人机工程学设计要求。
