二冲程割草机起动棘轮零件结构设计

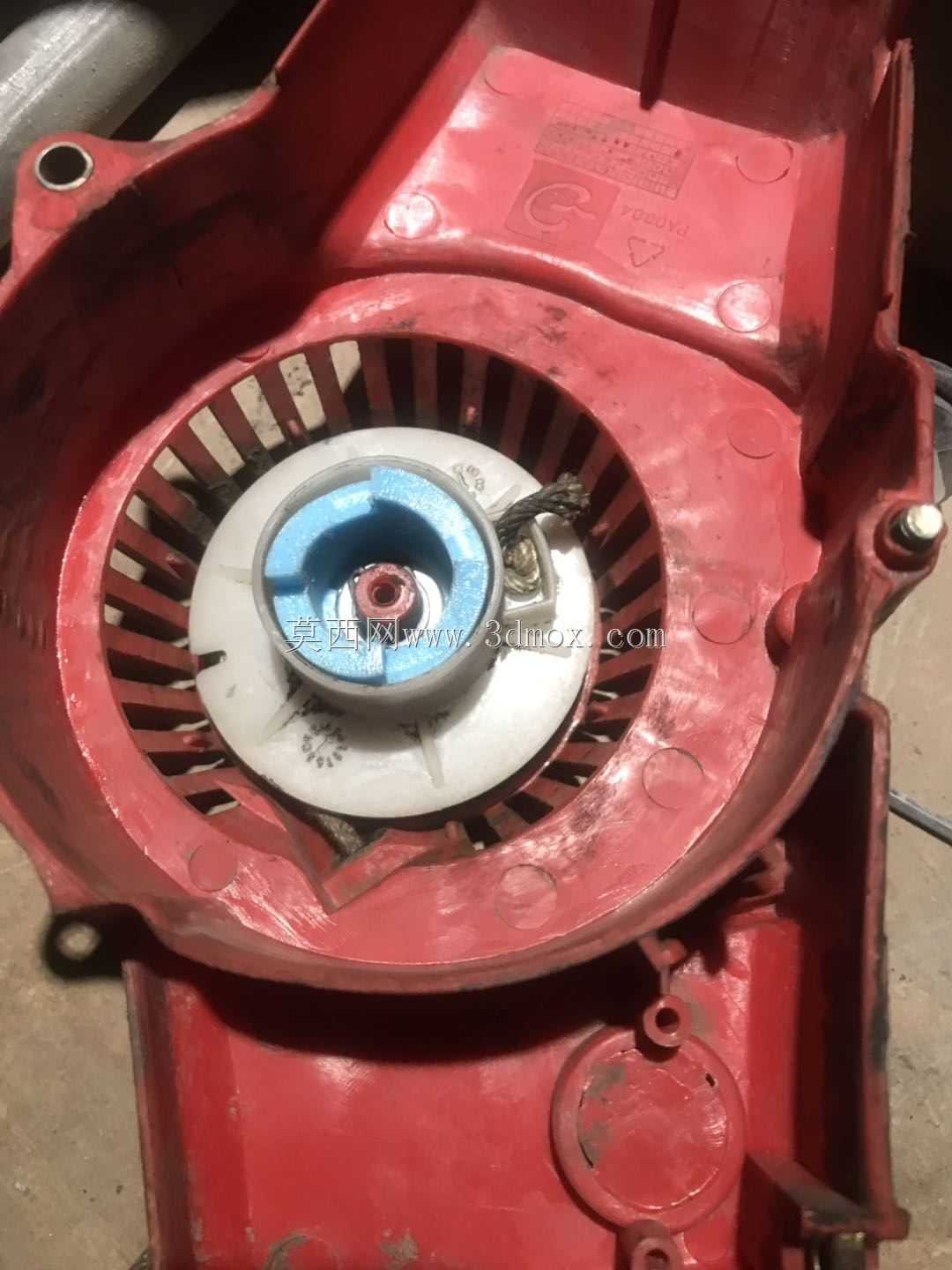

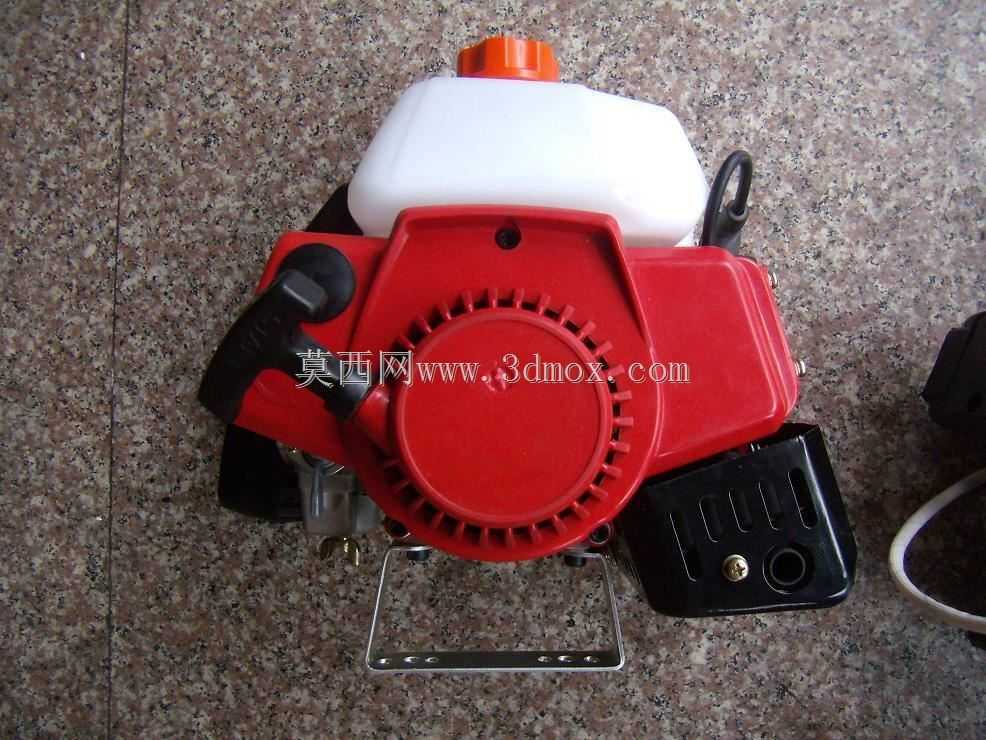

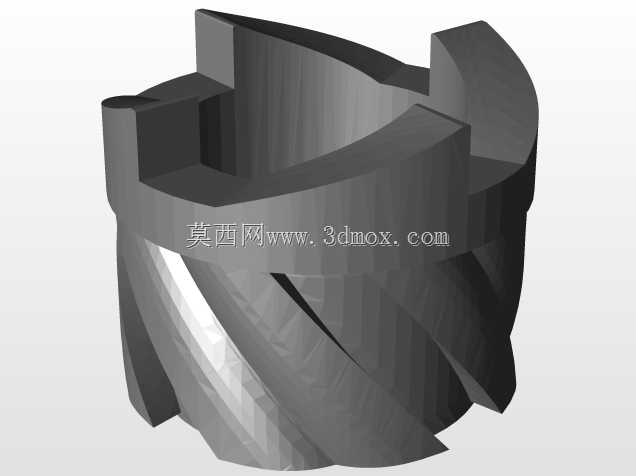

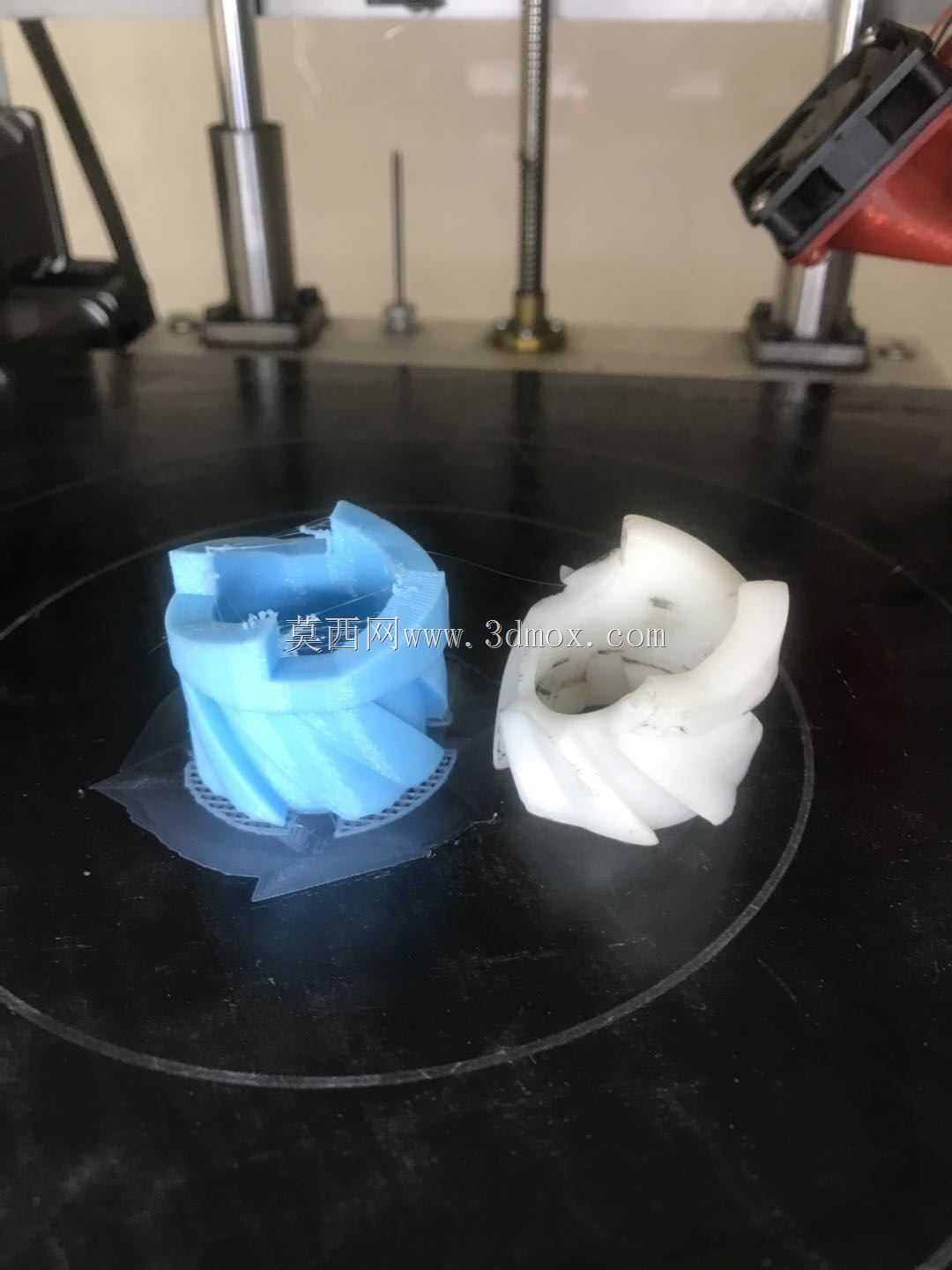

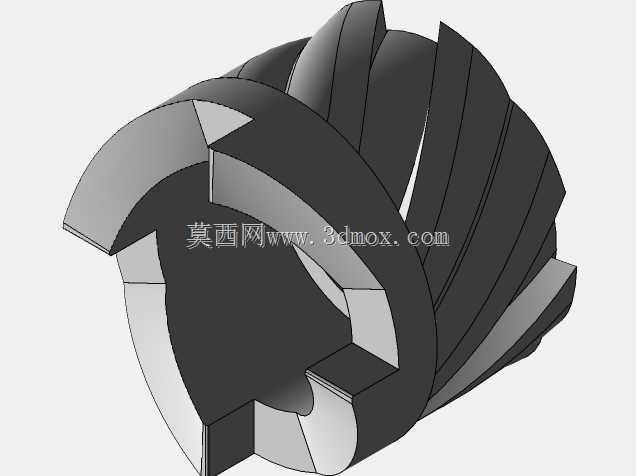

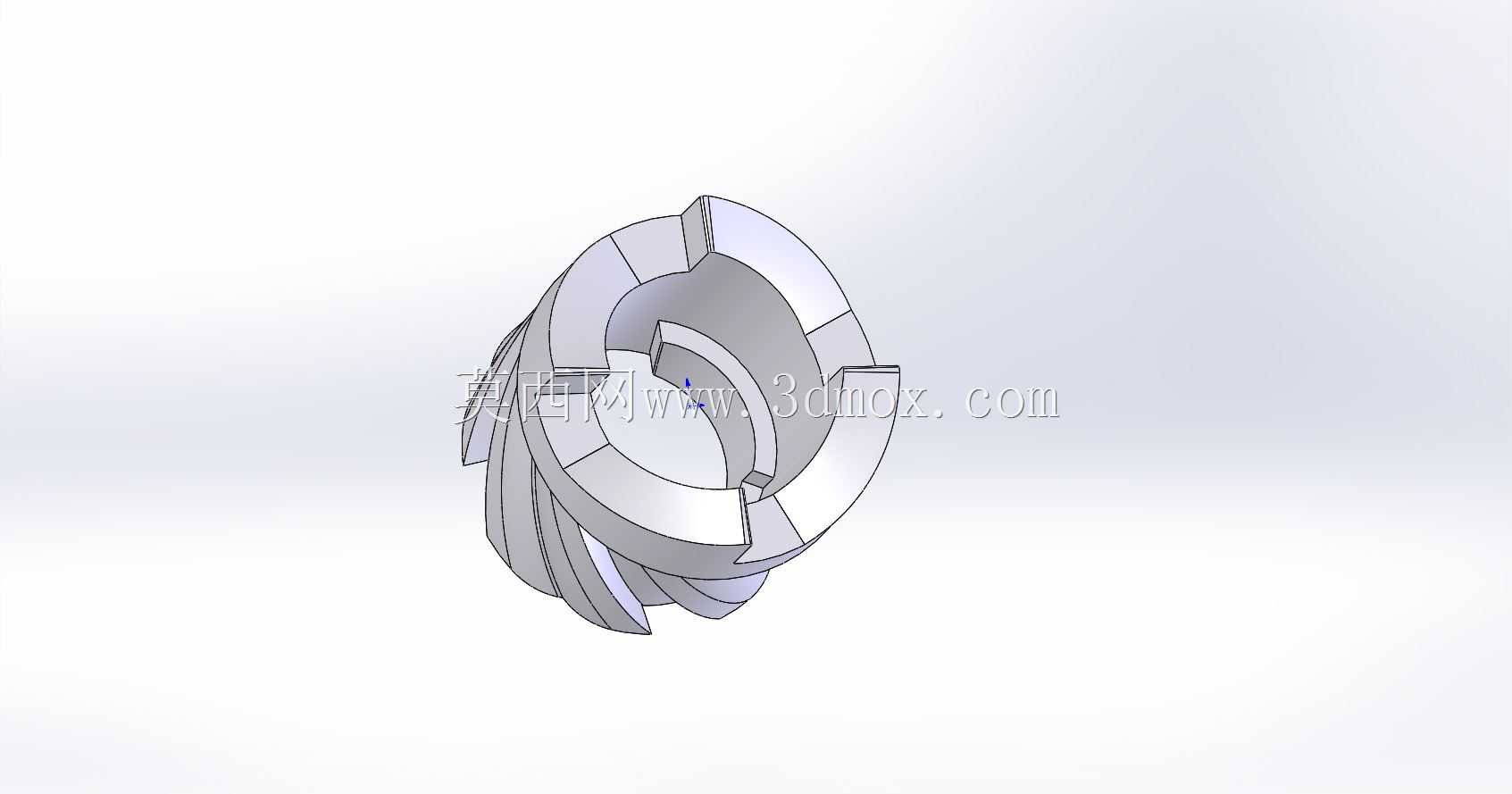

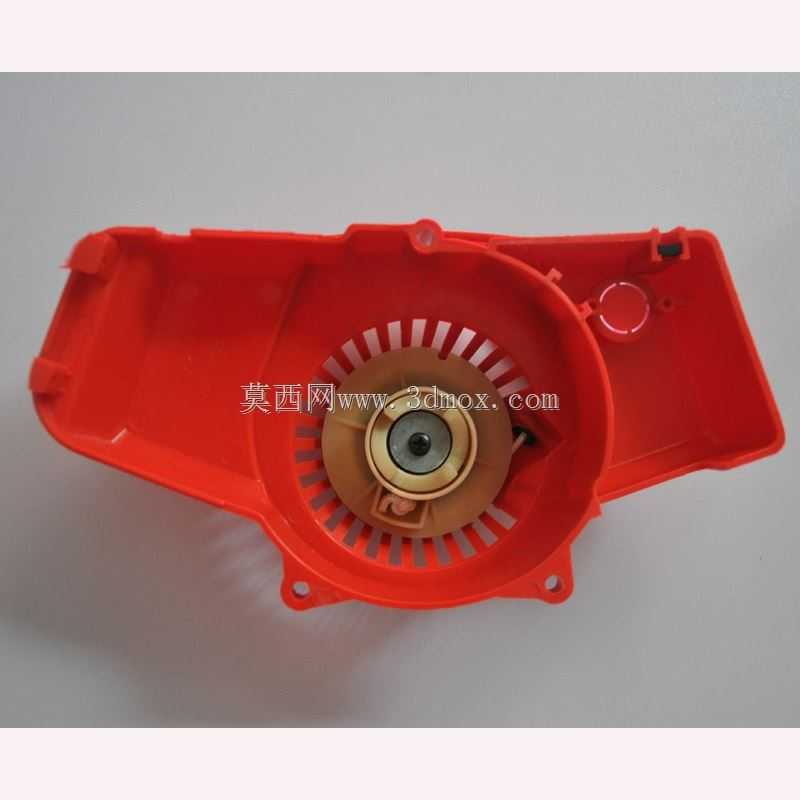

这款起动棘轮是配套老式手持式二冲程割草机起动机构的核心传动零件，日常户外园林作业场景中，割草机需要频繁冷机起动，该零件直接承担拉绳起动时的扭矩传递、起动后自动脱开的核心功能，是割草机起动系统里的易损传动件。从实际使用工况来看，割草机作业环境多为杂草丛生的户外区域，存在扬尘、草屑侵入、操作时拉绳力度不稳定的情况，原机金属零件长期使用后容易出现齿面磨损、棘轮卡滞无法脱开的问题，严重时会导致起动拉绳回弹伤人、起动机构整体报废。设计这款零件时，首先要匹配1E40F-6/CG411型号发动机起动腔的安装边界，零件整体为带螺旋导向齿的环形结构，内孔与起动轴的配合间隙控制在0.1mm以内，既保证转动顺滑无卡滞，又避免间隙过大导致起动时齿面啮合错位。外圆周的螺旋棘轮齿采用变升角设计，起动拉绳拉动时，齿面能快速与起动杯的内齿啮合传递扭矩，当发动机点火成功转速超过起动转速后，螺旋齿面会在离心力作用下自动滑脱离合，避免起动机构被发动机反拖损坏。考虑到备件自制的场景，零件的壁厚设计做了均匀化处理，最小壁厚不小于2.5mm，适配熔融沉积成型的3D打印工艺要求，避免打印时出现填充不足、层间结合力不够的问题；齿面的啮合接触区域做了0.2mm的圆角过渡，减少应力集中，防止起动瞬间大扭矩冲击下出现齿根断裂。安装时需要注意零件的螺旋齿朝向，装反会导致无法啮合起动，同时要在配合面涂抹少量低温润滑脂，减少齿面干摩擦，延长零件使用寿命。针对不同使用场景的强度需求，若采用常规PLA材质打印，仅适合临时应急使用，长期高频作业场景下建议选用尼龙材质打印，尼龙的韧性和耐磨性能更好，能承受频繁起动的冲击载荷，不会像PLA那样在低温环境或大扭矩下出现脆断。零件的轴向定位尺寸完全匹配原机的卡簧槽位置，更换时不需要额外修改原机的其他部件，直接替换损坏的原金属棘轮即可，能快速修复故障割草机，降低户外作业的设备停机时间。
