可配置法兰式柔性振动隔离连接器件

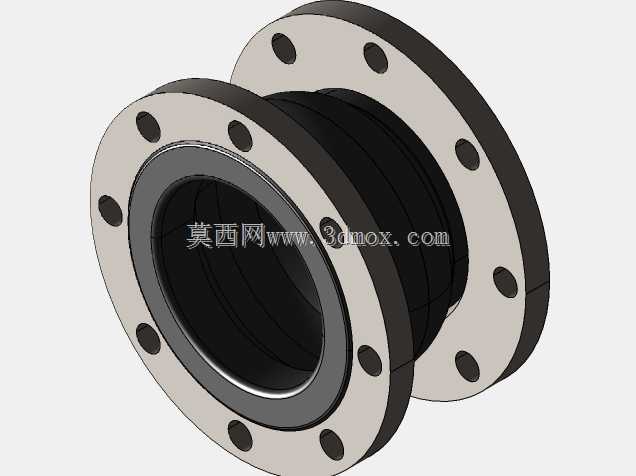

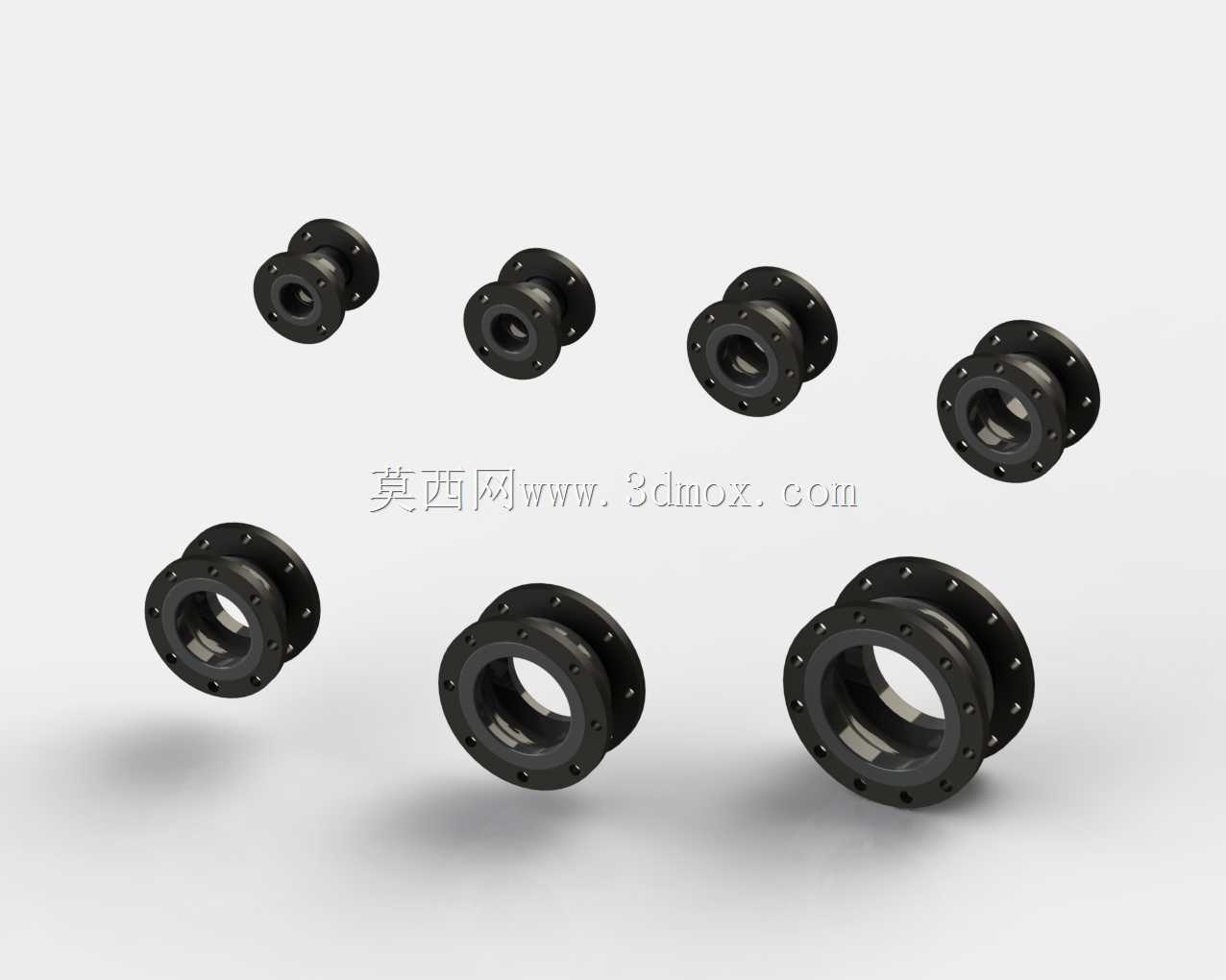

在工业管路系统、动力设备周边的管线布设场景中，振动传递一直是影响管路寿命、设备运行精度的核心问题，这类法兰式柔性隔振连接件，正是针对刚性管路对接时的振动传导痛点设计的结构件。不同于普通的刚性法兰接头，该系列零件采用可配置化的参数设计思路，覆盖从2-1/2英寸到10英寸的常规管路通径规格，能够匹配不同公称通径的金属管路、复合管路对接需求，安装边界完全适配对应通径的标准法兰螺栓孔位，不需要额外加工转接板就能直接完成装配，大幅降低现场安装的改造成本。从功能特性来看，这类隔振件的核心作用是在两段刚性管路之间形成柔性缓冲界面，一方面可以阻隔动力设备运行时沿管路传递的高频振动，避免振动沿管路传导至远端的精密仪表、阀组造成元件损坏，另一方面也能补偿管路安装过程中产生的微小轴向、角向错位，消除刚性对接时产生的装配内应力，减少管路焊缝、法兰密封面长期受应力作用出现泄漏的概率。在实际选型应用中，这类零件常被用在水泵、压缩机等振动源设备的进出口管路位置，也会部署在有精密测控元件的管路段前端，通过自身的结构形变吸收振动能量，降低管路系统的共振风险。设计过程中，这类隔振件的法兰端完全遵循对应通径的法兰连接尺寸规范，螺栓孔分布圆直径、孔位数量、密封面形式都和标准法兰保持一致，不同规格的零件仅在通径、整体厚度、法兰外径上做参数化调整，能够通过参数配置快速生成对应尺寸的模型，不需要重复进行法兰端的结构绘制，大幅提升设计选型阶段的建模效率。零件整体采用两端法兰加中间柔性缓冲体的对称结构，安装时只需要将两端法兰分别与对接管路的法兰对齐，穿入对应规格的螺栓按标准扭矩紧固即可，不需要特殊的安装工装，日常维护过程中也可以单独拆卸更换，不会影响整段管路的其他部件。在管路系统的振动治理场景中，这类可配置的隔振连接件能够适配不同的管路通径需求，既可以作为新设备管路布设时的标配减振元件，也可以作为老旧管路系统振动改造的替换配件，有效提升管路系统的运行稳定性，减少振动带来的管路疲劳损坏、密封失效等常见故障。
