立式双护罩旋转切割割草设备结构

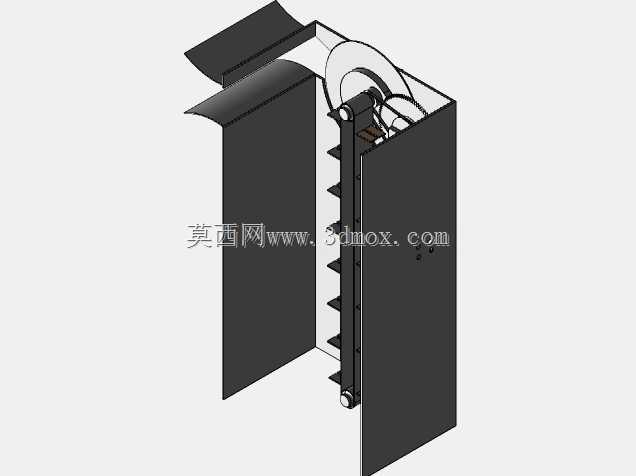

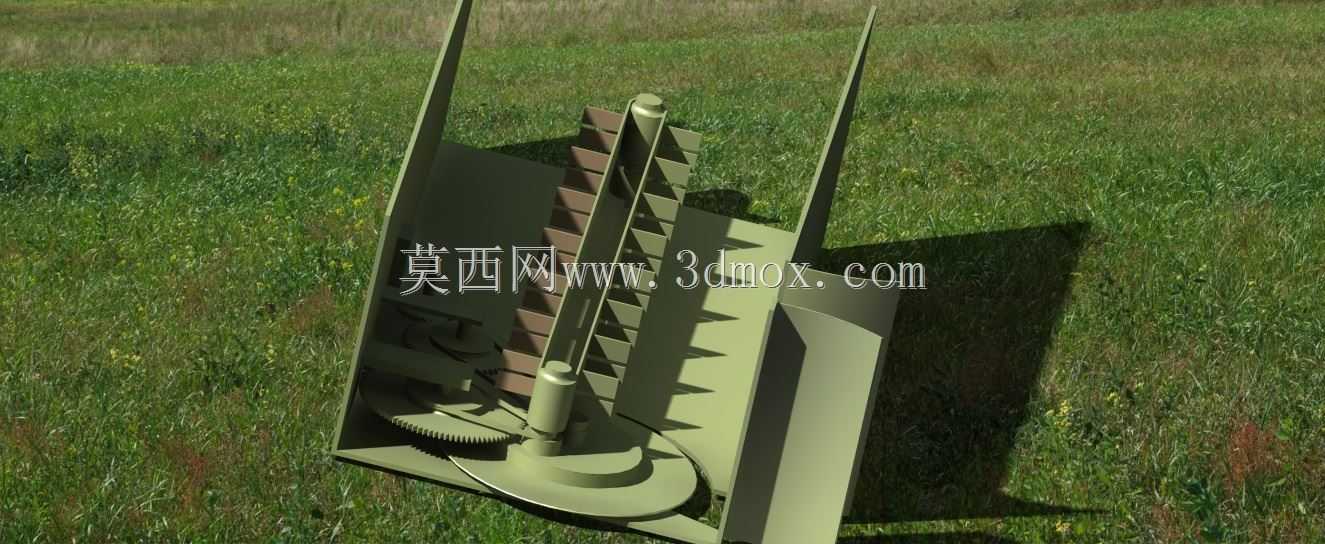

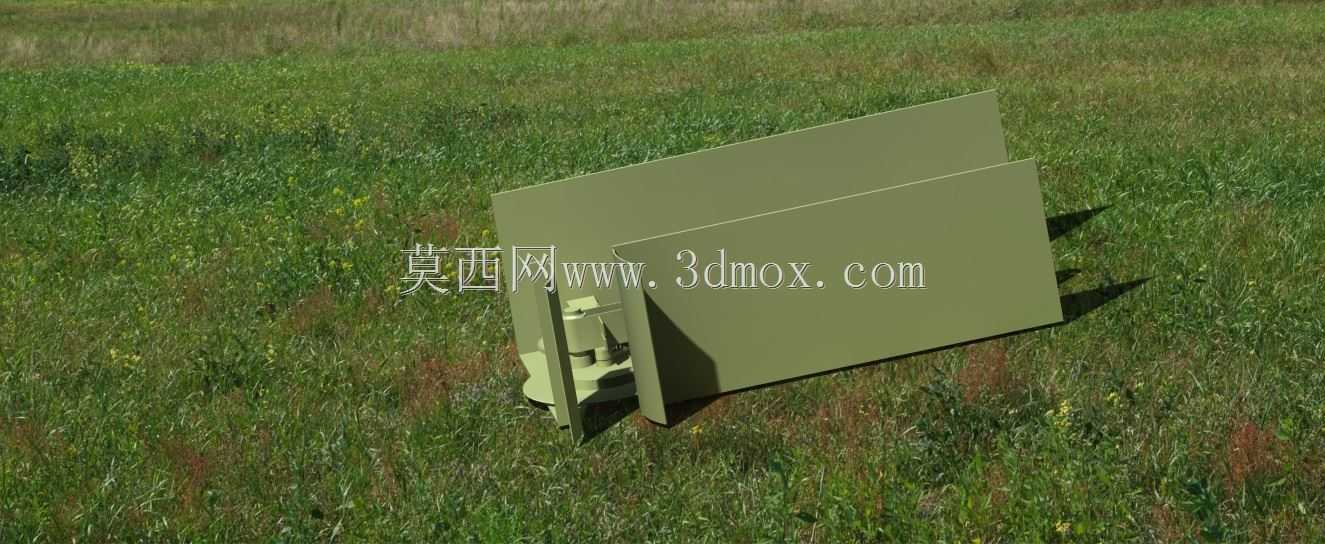

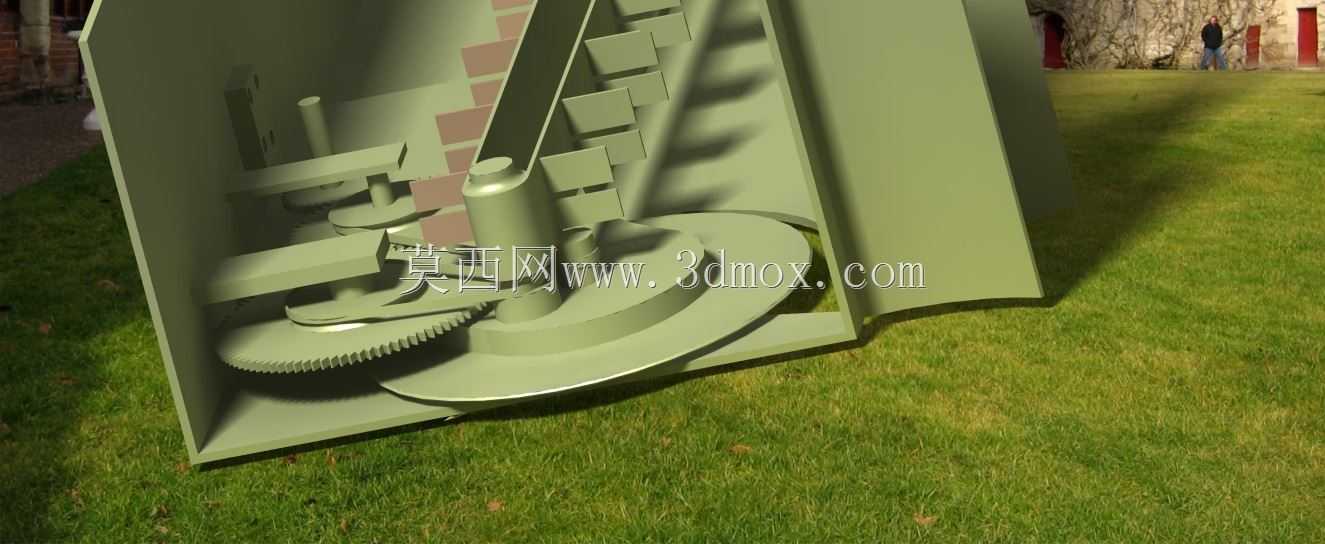

这款立式割草设备的结构设计，核心围绕丘陵、小块农田及园林边角区域的除草作业需求展开，区别于传统手扶卧式割草机的宽幅作业逻辑，窄幅立式的机身布局能轻松进入果树行间、绿化灌木间隙等狭窄作业空间，解决常规设备无法覆盖区域的杂草清理痛点。设备两侧设置的立式护罩采用向外微张的弧面导流设计，作业时既能阻挡高速旋转的切割组件甩出的草屑、碎石向侧方飞溅，保障作业人员周边安全，又能通过弧面导向将切割后的碎草向设备后方地面均匀铺撒，避免碎草堆积在护罩内侧造成卡滞，减少作业过程中的停机清理频次。切割组件采用纵向排布的多组甩刀结构，沿中心转轴分层固定，转轴通过顶部的带传动结构连接动力输入端，这种排布方式相比单盘卧式切割器，对茎秆韧性较强的杂草、高度超过30cm的高秆杂草切割覆盖率更高，不会出现漏割、扯草的问题，同时甩刀采用铰接固定方式，碰到硬质石块、土块时可自动回弹避让，降低刀体崩断的概率。从结构安装边界来看，设备整体宽度控制在40cm以内，高度方向预留了动力单元的安装位，可根据配套动力类型选择加装小型汽油机或电动机，底部设置的支撑滚轮高度可调，能根据作业需求调整切割留茬高度，适配草坪修剪、荒草清理等不同作业场景的留茬要求。设计过程中特意将传动带轮设置在顶部封闭腔体内，避免作业时草屑、尘土卷入传动结构造成磨损，两侧护罩采用快拆式固定结构，日常维护时无需完全拆解机身，即可快速打开护罩检查切割刀体磨损情况、清理腔体积存的泥草，降低后期维护的操作难度。中心转轴的上下两端均设置了密封轴承座，能阻挡田间的泥水、尘土进入轴承内部，延长转动部件的使用寿命，适配户外长时间连续作业的工况需求。设备的前端设置有倾斜的分草板，作业时能将前方倒伏的杂草扶起，送入切割组件的作业范围内，减少因杂草倒伏造成的漏割问题，整体结构没有冗余的外置部件，机身线条简洁，作业时不易被杂草藤蔓缠绕，适合在植被茂密的野外区域长时间作业。
