商用立式果汁榨汁设备结构设计

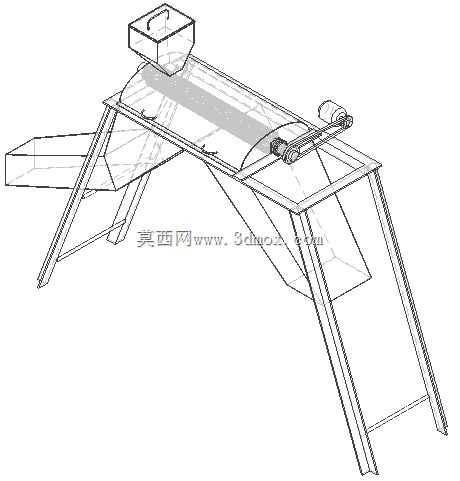

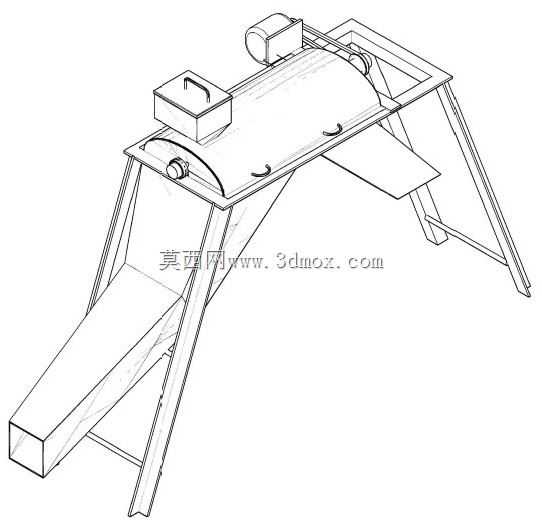

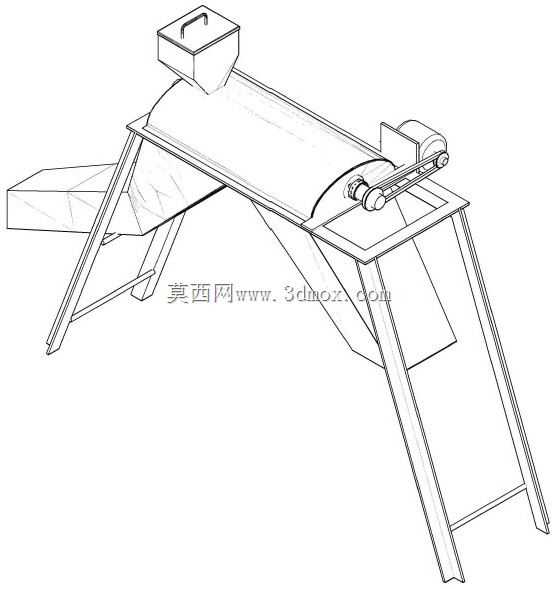

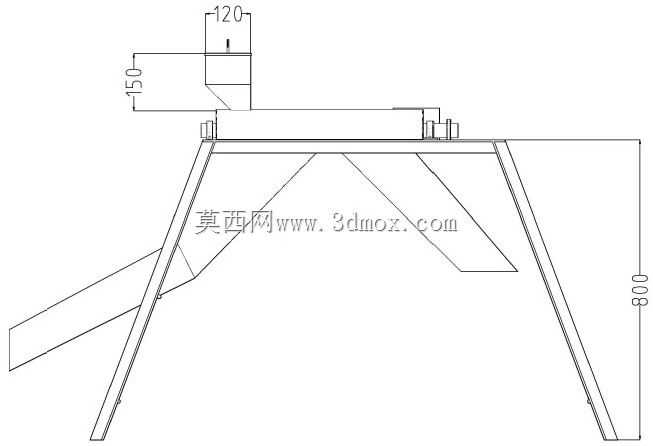

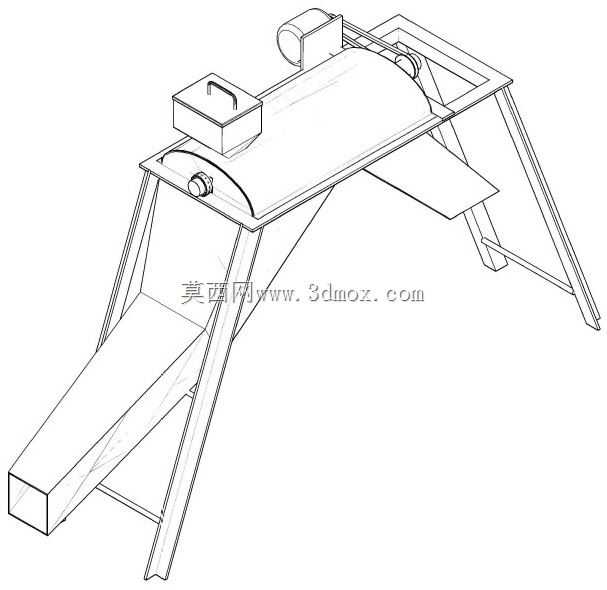

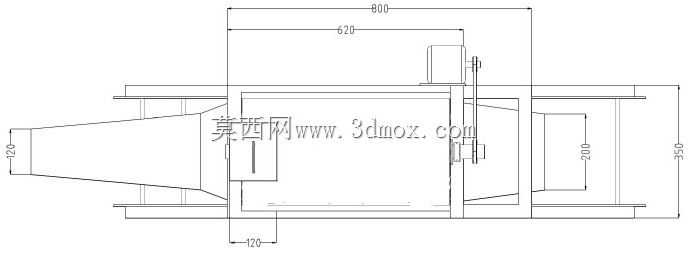

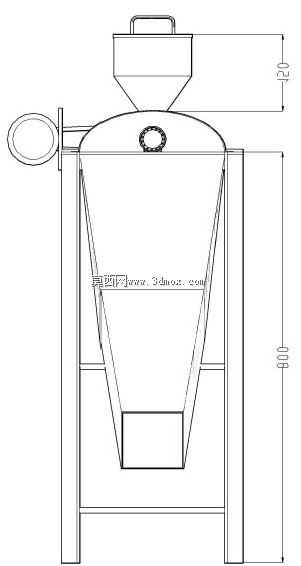

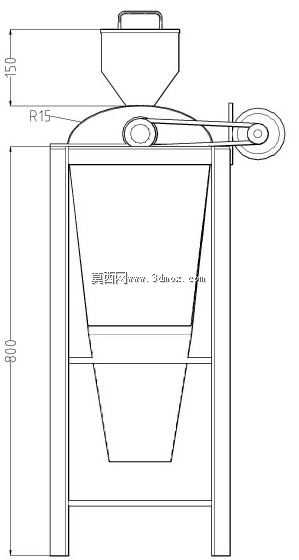

这款立式榨汁设备主要面向小型果蔬加工门店、农贸市集鲜榨摊位、中小型饮品加工前处理场景使用，核心用途是将清洗分切后的鲜果通过机械压榨方式实现汁渣分离，获取无过多粗纤维的天然果汁，相比手持榨汁工具、家用小型榨汁设备，连续作业的稳定性更强，单批次处理量能满足小批量商用场景的出汁需求。从结构设计逻辑来看，设备采用顶部进料的布局，上方设置带提手的敞口式进料斗，投料时无需额外对准窄口，鲜果切块后可直接倒入料斗，依靠自重落入下方压榨腔体；传动端设置在设备侧上方，采用带轮传动结构，能在电机输出端和压榨执行结构之间形成缓冲，避免鲜果硬籽卡滞时直接损伤动力部件，同时带传动的噪音水平更低，适合临街门店这类对作业噪音有要求的使用场景。设备的压榨腔体采用上宽下窄的锥台形结构，这种构型能让鲜果在压榨过程中随着腔体截面收窄持续受到递增的挤压力，逐步完成果汁榨出与果渣排出的过程，腔体内壁做平滑过渡处理，减少果渣挂壁残留，降低日常清洁的工作量。从安装边界尺寸来看，设备顶部进料端距离安装基准面的垂直高度为800mm，进料斗上方预留150mm的投料操作空间，侧方带轮传动端的外伸半径为15mm，安装时只需在侧方预留足够的带轮转动与检修空间即可，整体占地面积小，无需做特殊的地面固定处理，放置在平整的硬质操作台面就能稳定作业。设备的支撑框架采用矩形截面型材搭建，整体重心落在支撑框架的中心区域，满载压榨作业时不会出现侧倾风险，框架外侧预留了防护板安装位，可根据使用场景加装透明防护挡板，避免压榨过程中果汁飞溅污染操作区域。设计时特意将传动带轮的检修位置设置在设备外侧，日常维护时无需拆解主体压榨结构，就能完成传动带的松紧调整与更换，降低后期运维的拆解难度；压榨腔体与支撑框架之间采用快拆式连接结构，每日作业结束后可快速拆下腔体进行冲洗，符合食品加工设备的卫生清洁要求。
