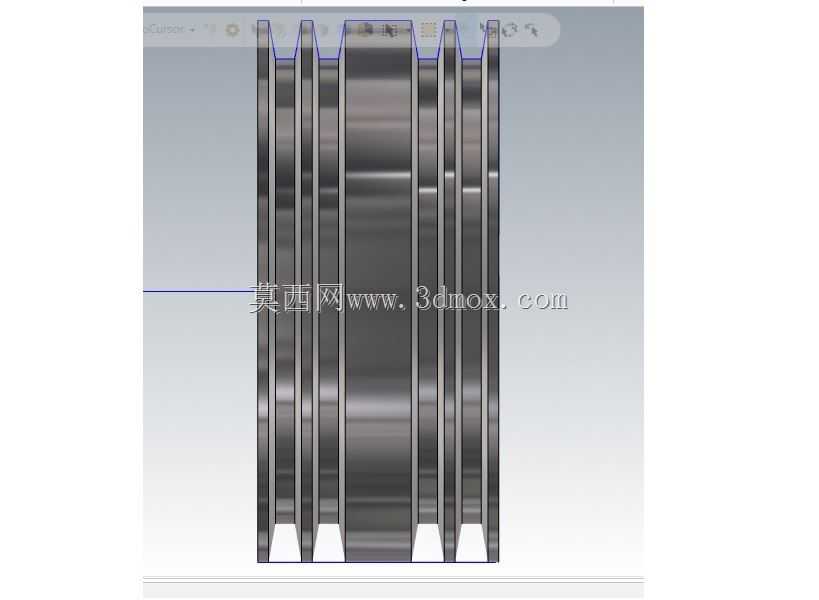

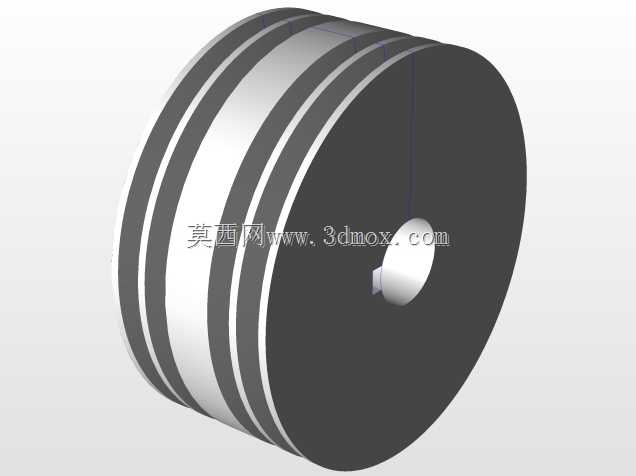

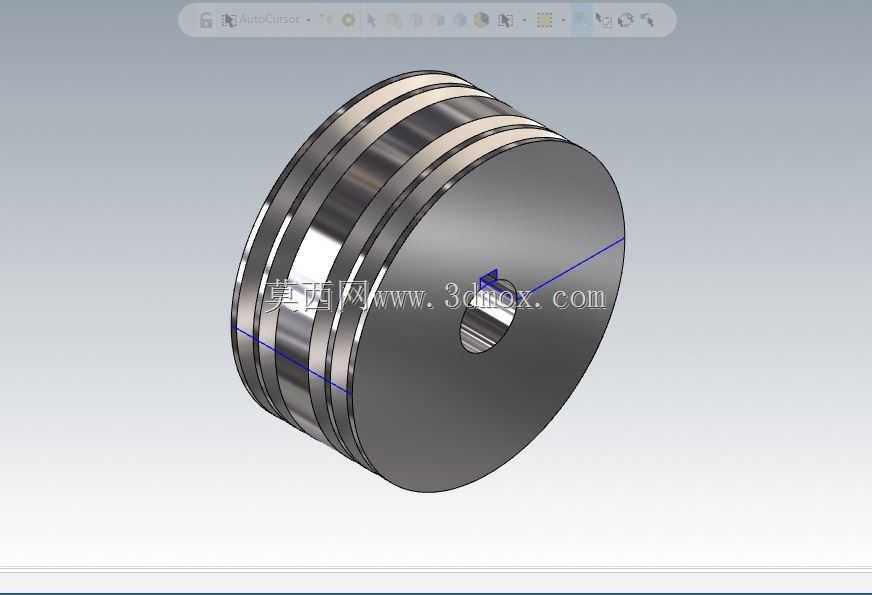

多槽环形散热柱体机械结构设计

这类多槽环形柱体结构，核心应用场景集中在需要高效被动散热的动力设备腔体配套环节，常见于小型内燃动力单元、往复式压缩组件的缸体配套散热段，也可适配部分需要均匀热交换的工业换热腔体构件。从实际使用逻辑来看，该结构的核心功能是通过外壁均匀分布的环形凸棱拓展有效散热面积，在设备运行过程中，让腔体内部工质燃烧或压缩产生的热量能够通过金属基体快速传导至外壁，借助相邻槽道形成的空气流通间隙完成自然对流换热，无需额外加装风冷组件即可维持腔体工作温度在合理区间，降低高温工况下密封件老化、润滑油失效的概率。

设计层面上，这类结构首先要匹配对应腔体的内径安装边界，内壁需保证足够的圆柱度公差，确保与内部往复运动构件的配合间隙均匀，避免运行过程中出现偏磨、卡滞问题。外壁的环形散热槽采用等间距排布逻辑，槽深与槽宽的比例经过热传导效率校核，既保证足够的散热面积拓展量，又不会因为槽深过大削弱柱体整体的结构强度，同时槽底的过渡圆角设计能够规避应力集中问题，在设备启停带来的冷热交变工况下，减少热应力导致的结构开裂风险。柱体下端的楔形定位槽，是为了安装过程中与基座的定位凸台精准配合，保证装配后柱体的同轴度符合设计要求，同时分担运行过程中产生的周向扭矩，避免柱体在长期振动工况下出现移位。

从安装边界来看，这类结构的轴向长度需要匹配对应动力单元的活塞行程预留足够的导向长度，外壁最大外径要适配外围护罩的安装空间，相邻散热槽之间的凸棱厚度要满足铸造或机加工的工艺要求，避免加工过程中出现薄壁振颤、成型缺陷。实际选型应用时，需要结合设备的额定热负荷核算总散热面积是否匹配，同时确认安装端面的密封槽位置、连接螺栓孔位的分布尺寸与基座完全契合，才能保证装配后的密封性能与结构稳定性。这类结构的建模过程需要重点关注内壁的粗糙度要求、散热槽的拔模角度，以及下端定位槽的对称度公差，确保三维模型导出的工程图能够直接指导后续的铸造、机加工工序，减少试制过程中的尺寸偏差问题。
