适配Ryobi36V电池的腰带挂载快取夹结构

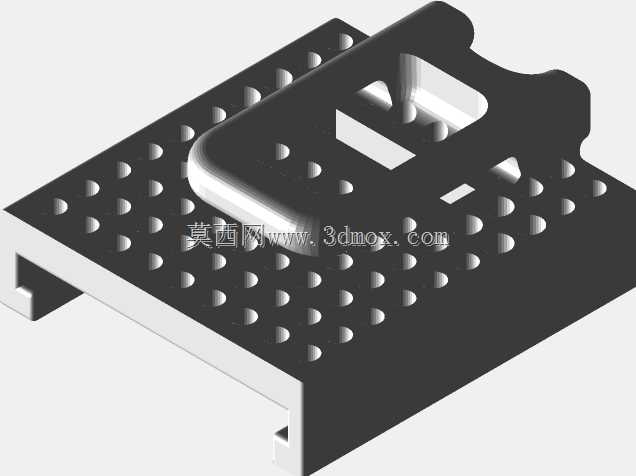

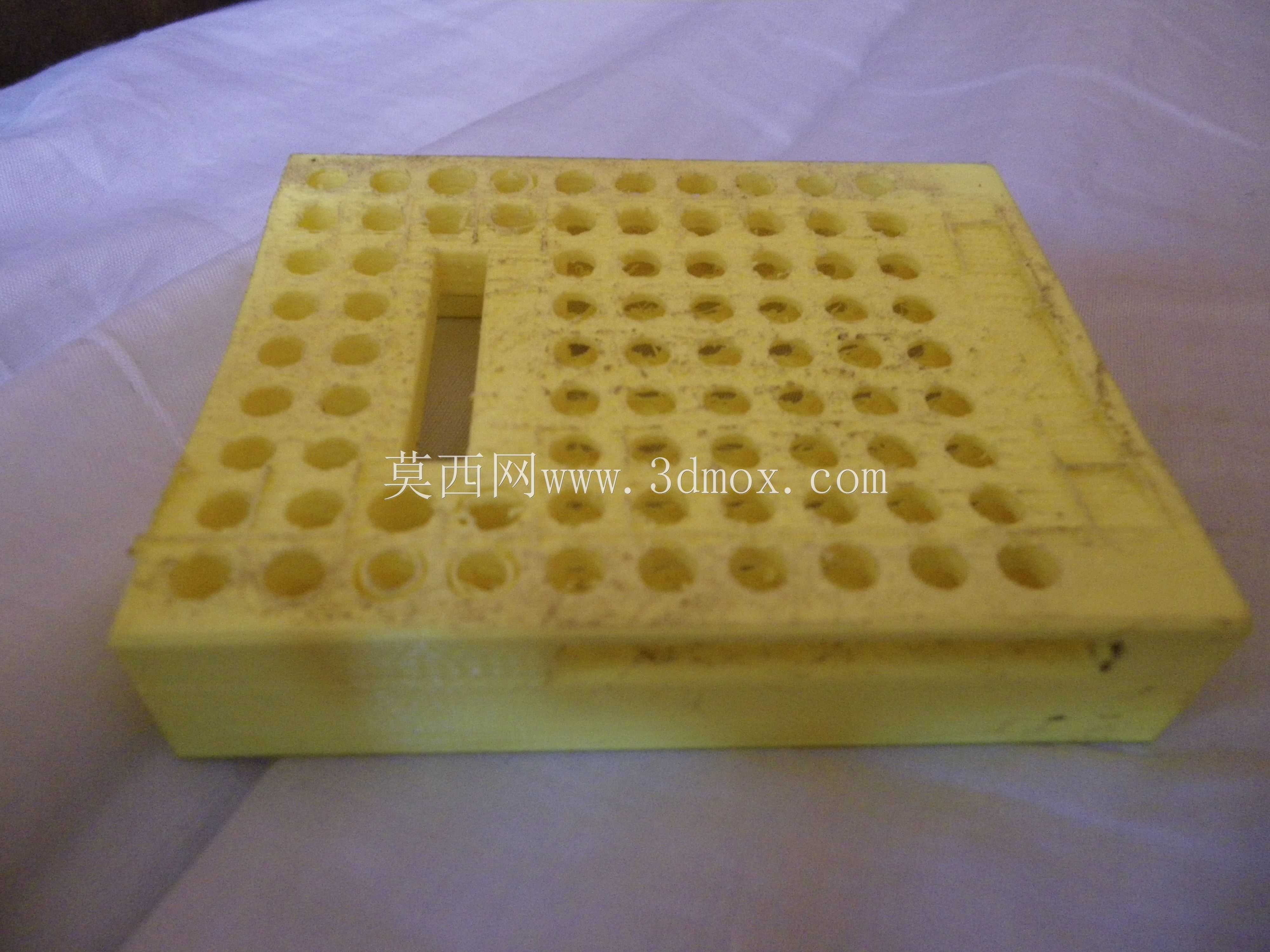

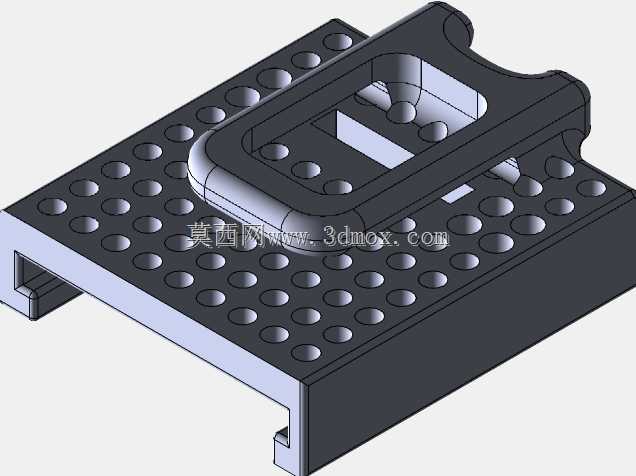

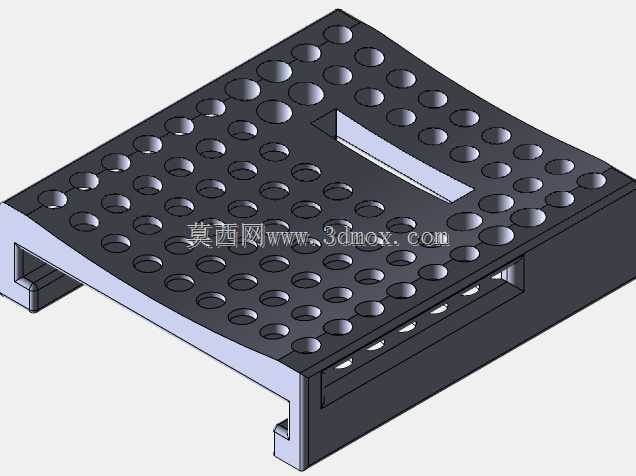

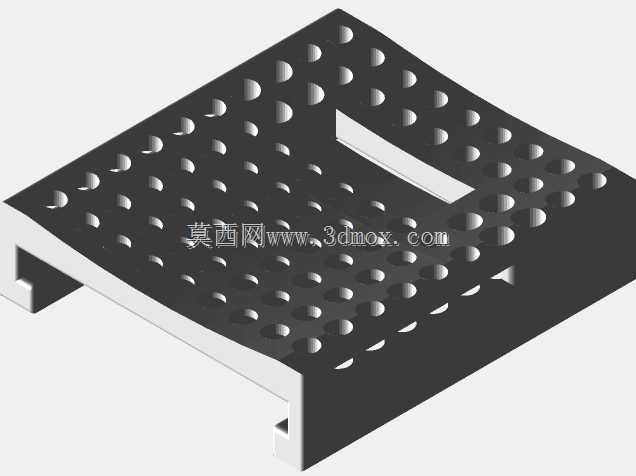

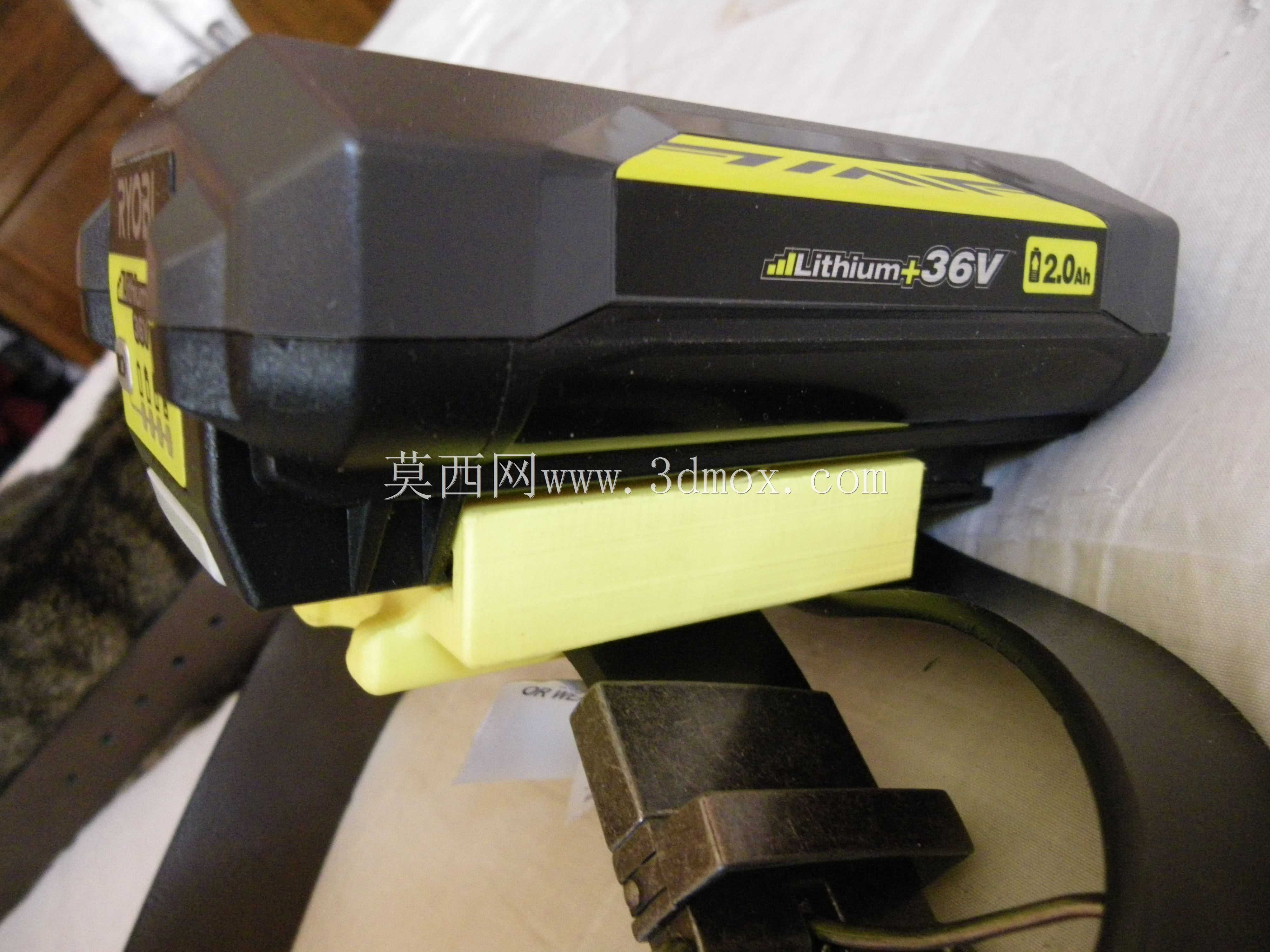

户外高空作业、家装现场维保、园林修剪作业场景中，作业人员往往需要随身携带备用电动工具电池，常规的工具包收纳方式取放效率低，翻找过程容易打断作业节奏，甚至在登高作业时增加重心偏移的安全隐患，这款腰带挂载夹正是针对这类携行痛点设计的配套固定结构。设计阶段首先锁定适配对象为Ryobi品牌36V 2.0Ah规格的锂电池包，先对电池包外壳的卡扣位、防滑筋条位置、底部支撑轮廓做了全尺寸测绘，确保夹持结构不会遮挡电池包本身的电量指示灯、散热槽，同时不会和电池包与工具主机的对接插脚产生干涉。整体结构采用悬臂式卡扣配合弹性让位槽的设计，夹体主体贴合电池包侧面的内凹轮廓，设置两道平行的限位凸筋，卡入电池包外壳的原有加强筋凹槽内，不需要额外在电池包上打孔或者粘贴附件，不会破坏电池包的原有防护结构，也不会影响电池包正常插入电动工具主机。腰带穿入位做了加宽处理，适配市面上常规的50mm宽度工装腰带，穿槽边缘做了R3的圆角过渡，避免长期摩擦割损腰带织物层，同时在夹体和腰带接触的一面设置了三道横向防滑齿，作业人员弯腰、侧身、攀爬过程中，夹体不会沿着腰带横向滑移，始终保持在顺手可取的腰侧位置。设计时同步做了两种夹持力度的结构方案，其中二号方案的卡扣让位量做了0.8mm的微调，卡入后既可以保证单手拔出电池时不需要额外按压解锁键就能顺畅取出，又能在人员快速跑动、上下梯时不会出现电池松脱掉落的情况，夹体底部设置了承托边，刚好托住电池包的底部端面，即使长期挂载也不会因为电池自重导致卡扣结构产生塑性变形。安装边界上，夹体突出腰带表面的厚度控制在32mm以内，不会在作业人员贴靠墙面、攀爬梯架时产生硌碰，整体轮廓做了全周圆角处理，没有尖锐棱角，避免勾挂工作服或者安全绳织带。结构壁厚根据受力分布做了差异化设计，卡扣受力位壁厚设置为3.2mm，非受力的让位区域壁厚减至2mm，在保证结构强度的前提下尽可能控制整体重量，减少长期佩戴的腰部负重感。实际测试中，单手持工具的状态下，另一只手可以盲操作完成备用电池的取放，相比从工具包掏取电池的操作，单次换电时间可以缩短近三分之二，尤其适合需要连续作业、换电频繁的施工场景，夹体的结构完全贴合电池原有外形，不会出现晃动异响，也不会因为夹持力过大导致电池外壳出现压痕损伤。
