排水沟固定用支撑托架结构设计

在市政排水、建筑屋面排水、工业厂区场地排水系统的布设作业中，排水沟的安装固定精度直接影响整条排水管线的坡度顺直度与长期运行稳定性，这款支撑托架就是专门针对排水沟安装场景开发的配套固定构件。从实际工程应用来看，这类托架多应用于预制式排水沟的架空安装、侧壁贴附安装场景，尤其是在车库顶板排水、广场铺装下隐蔽排水、工业车间地面有坡度要求的排水沟布设中，能够抵消安装基面的不平整误差，避免排水沟长期受荷载出现沉降移位、接口错位漏渗的问题。

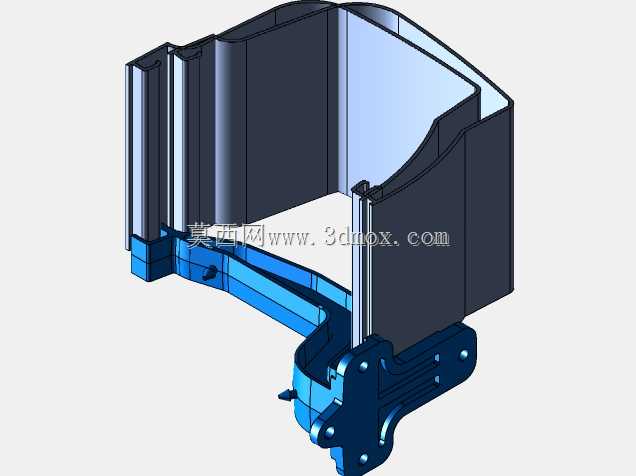

从结构设计逻辑来看，这款托架采用半包式承托构型，上部的弧形围合结构完全贴合排水沟的外壁轮廓，接触区域做了加宽的贴合面设计，不会像窄边支架那样在长期受力后对沟体外壁造成压痕损伤，甚至导致薄壁排水沟出现应力开裂。下部的支撑臂采用变截面的加强结构，从安装底座到上部承托面的过渡区域做了圆弧过渡处理，避免应力集中，在承受沟体自重、沟内积水重量以及上部传递的地面荷载时，力的传递路径更顺畅，不会出现局部应力过载断裂的问题。底座部分设计了多组安装孔位，支持膨胀螺栓固定、预埋焊接固定两种安装方式，孔位做了长圆孔设计，安装时可以根据现场实际放线位置微调横向、纵向的安装位置，降低现场施工的对位难度，哪怕前期预埋的固定点存在小幅偏差，也能顺利完成安装，不需要额外在现场扩孔或者重新打膨胀螺栓，减少对建筑结构的破坏。

从安装边界来看，这款托架的围合高度适配常规壁厚的成品排水沟，安装时相邻托架的布设间距可以根据排水沟的材质、壁厚以及上部荷载等级调整，普通硬质PVC排水沟配套使用时，间距控制在800-1000mm即可满足承重要求，如果是树脂混凝土这类自重较大的排水沟，可将间距缩小至600mm，保证支撑强度足够。托架的支撑臂长度预留了足够的调节空间，当安装基面与排水沟设计安装标高存在差值时，可以通过搭配不同厚度的调整垫片完成标高校准，不需要额外切割支架或者垫高基面。在实际选型时，需要注意核对排水沟的外壁截面尺寸，确保托架的上部围合内径与沟体外径匹配，避免出现安装间隙过大导致沟体晃动，或者间隙过小无法卡入的问题。另外这款托架的受力方向经过优化，垂直方向的承重能力远大于侧向受力，安装时要保证底座完全贴合安装基面，禁止悬空安装，否则会大幅降低托架的承重上限，留下安全隐患。
