拖拉机立式排气消声装置结构设计

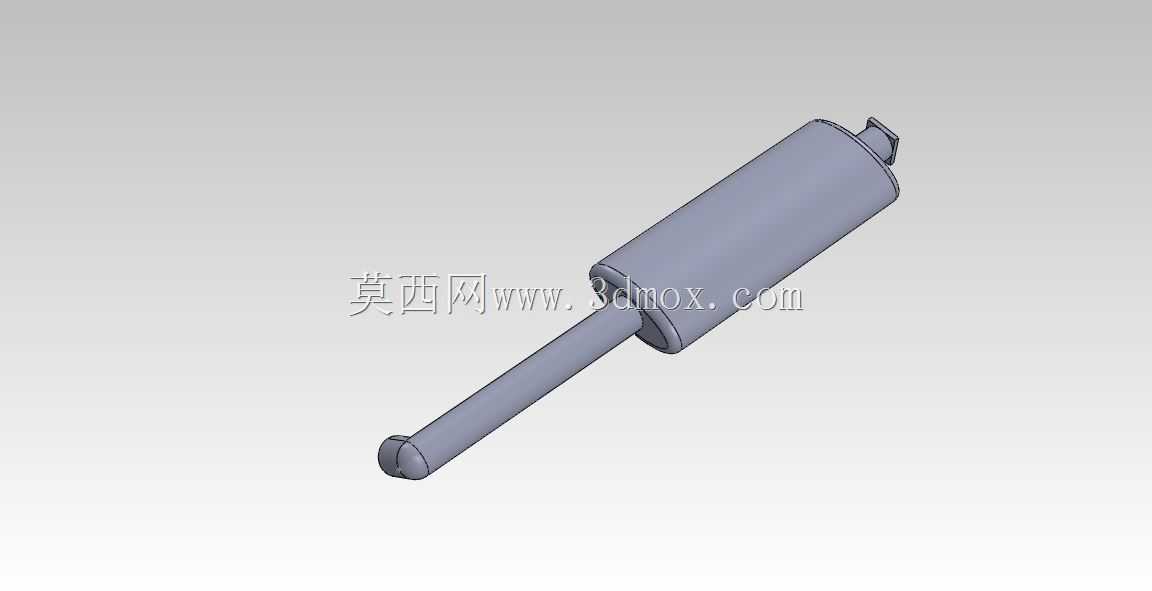

这款立式消声结构主要适配中小马力轮式拖拉机的排气系统，在农田作业、短途转运等实际工况中，承担着降低发动机排气噪声、引导排气气流有序排出的核心作用。不同于卧式消声器的布置逻辑，立式结构的安装位通常设置在发动机缸盖排气侧上方，顺着机身纵向排布，能最大程度减少对拖拉机前部检修空间、转向机构活动行程的占用，也能避免田间作业时秸秆、泥块飞溅堆积在消声器壳体表面引发的过热隐患。从功能实现逻辑来看，该结构采用抗性消声的核心设计思路，内部通过不同腔室的截面突变、穿孔管的气流导流设计，让发动机排出的高压脉冲气流在腔体内完成多次膨胀、折返，抵消排气过程中的压力脉动峰值，从根源上降低排气噪声的传递，同时不会对发动机排气背压造成过度抬升，避免影响柴油机的动力输出效率。外形设计上，主体采用圆柱型腔体结构，长杆状进气端直接对接发动机排气歧管的出口法兰，腔体尾部设置带安装卡扣的排气出口，可直接对接排气引出管，整体安装边界充分考虑了拖拉机发动机舱的布局限制：进气端杆部长度匹配缸盖排气口到舱体上部的距离，主腔体直径避开了周边燃油管路、冷却水管的布置空间，安装固定点预留的位置可直接适配现有拖拉机机身的安装支架，不需要额外做改装焊接。实际应用中，这类立式消声器的布置方式还能让高温排气气流向上排出，避免直吹地面引发田间作业时的扬尘问题，同时减少高温排气对机身侧部塑料覆盖件、线束的热辐射影响。结构建模过程中，对腔体的壁厚做了针对性匹配，兼顾散热效率与结构强度，进气端的连接部位做了圆弧过渡处理，减少气流在接口处的紊流产生，尾部的排气接口做了缩径导向设计，能让排出的气流保持稳定的流速，避免出现排气异响。针对农机作业的颠簸工况，整个结构的连接部位都做了加强处理，腔体内部的导流隔板与壳体采用满焊连接的设计逻辑，能承受长期作业带来的振动载荷，不会出现隔板开焊脱落导致的消声失效问题。
