简化结构汽轮机轴三维结构设计

　　在火力发电、工业驱动类蒸汽轮机的核心转子系统中，轴类部件是连接动叶栅、传递扭矩、支撑整个转动组件稳定运行的核心承载件，日常做转子动力学仿真、临界转速校核时，往往不需要带完整叶片的全细节模型，过于复杂的叶片型面会大幅增加网格划分难度，拖慢仿真计算效率，这版简化结构的汽轮机轴模型，就是专门面向前期动力学特性估算场景搭建的。从实际工程应用来看，这类简化轴结构主要用在项目前期方案论证阶段，当设计人员需要快速评估轴系的固有振动特性、初步核对支撑跨距合理性时，去掉叶片的等效力学模型完全可以满足计算精度要求，毕竟叶片对轴系的质量贡献、刚度影响可以通过附加质量块的方式等效加载，不需要把每一级动叶的复杂型面都建入模型，

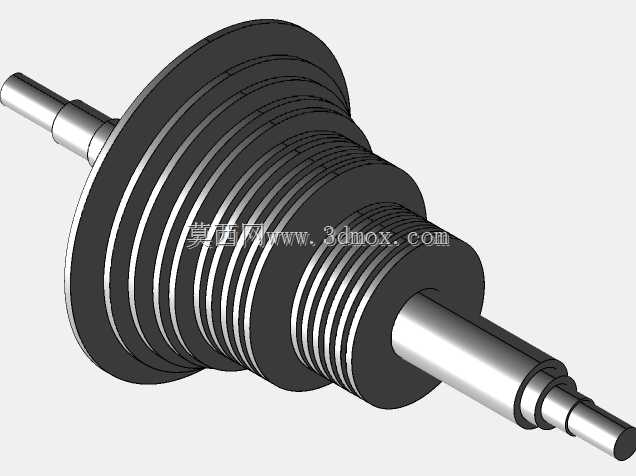

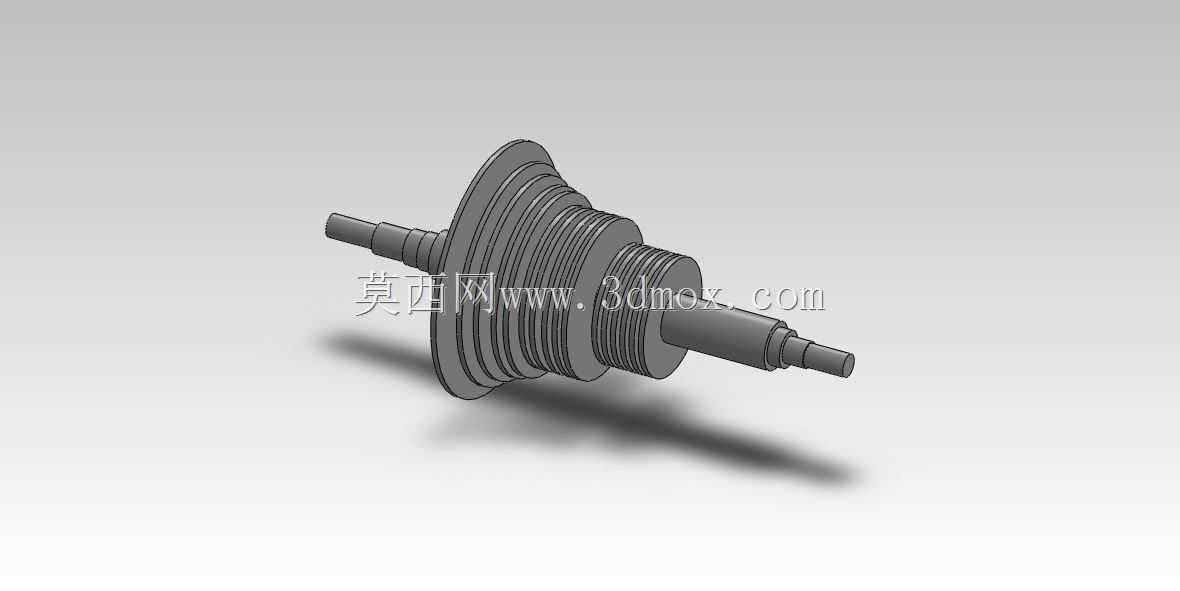

　　能把单工况的计算周期从数天压缩到数小时，大幅提升方案迭代效率。从结构设计思路来看，这版轴体采用多级阶梯式变径结构，不同轴段的直径变化完全匹配实际装配需求：两端的细轴段是轴承安装位，需要和滑动轴承的轴瓦配合，表面粗糙度、圆柱度公差要求最高，轴径尺寸严格匹配常用中压工业汽轮机的轴承规格，安装边界上预留了足够的轴向定位台阶，避免运行过程中轴系出现轴向窜动；中间的多级凸肩结构，原本是用来安装各级动叶叶轮的定位面，每一级凸肩的宽度、直径差都对应不同压力级的叶轮安装尺寸，台阶处的圆角过渡做了简化处理，既保留了应力集中区域的大致结构，又不会因为过小的圆角导致仿真时出现网格畸变。实际使用中，这类简化轴模型除了做固有频率估算，

　　还可以用来初步校核轴系的扭振特性，当需要对接联轴器、齿轮箱等外部传动部件时，轴端的连接结构尺寸可以直接作为边界条件输入，快速搭建整个传动链的仿真模型。从安装边界来看，轴体的总长度、最大回转直径都参考了中小功率工业汽轮机的常规尺寸范围，两端支撑位的跨距设置符合转子动力学设计的常规规范，不会出现跨距过大导致一阶临界转速落入工作转速区间的问题，中间各级叶轮安装位的轴向间距，也和蒸汽轮机通流部分的级间间隙要求匹配，后续如果需要补充叶片模型，直接在对应凸肩位置装配叶轮组件即可，不需要对轴体结构做大幅修改。做这类轴类结构建模的时候，最需要注意的是轴段的质量分布等效，去掉叶片之后，要保证每一级轴段的附加质量和真实带叶轮叶片的状态一致，

　　不然计算出来的固有频率会和实际值偏差较大，这版模型在搭建的时候已经把各级叶轮的质量等效折算到对应轴段的密度参数里，不需要使用者再额外做质量补偿，直接导入仿真软件划分网格就能加载约束计算。另外，轴上的密封槽、键槽等细小结构在这版模型里做了省略，因为这些局部结构对整体轴系的低阶固有频率影响极小，只会增加模型的复杂程度，只有当需要做局部应力集中分析、疲劳强度校核的时候，才需要把这些细节特征补充进去，对于前期方案阶段的动力学计算来说，当前的简化程度完全够用。在工业驱动场景里，这类汽轮机轴往往要长时间在高温高压蒸汽环境下高速运转，轴系的振动特性直接决定了整套机组的运行稳定性，一旦临界转速和工作转速重合，就会引发强烈的共振，导致轴瓦磨损、叶片断裂等严重事故，所以在项目前期用简化模型快速扫过不同支撑方案、不同轴径配置下的临界转速区间，是整个汽轮机设计流程里必不可少的环节，这版模型的结构简化逻辑完全贴合工程实际的计算需求，没有多余的冗余特征，也没有遗漏影响整体动力学特性的关键结构，不管是用来做教学演示、仿真练习，还是实际项目的前期方案论证，都能很好地适配使用需求。
