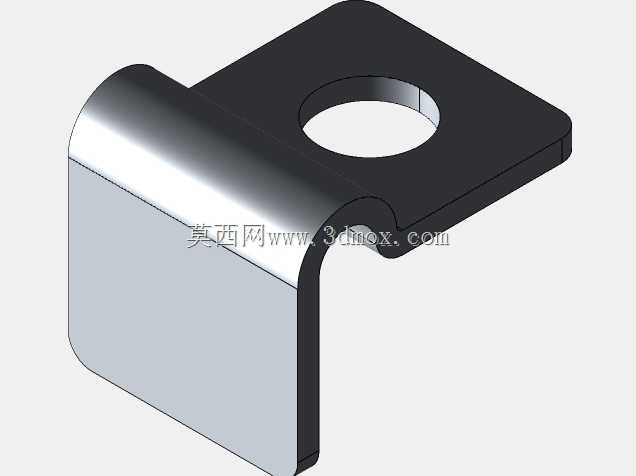

不锈钢折弯带孔精密冲压固定连接件

这类带单安装孔的折弯冲压件，在低压电气柜内部线缆固定、小型自动化设备传感元件安装支架、新能源汽车低压线束限位场景中应用十分广泛，属于小尺寸但用量极大的通用连接构件。从结构设计来看，零件采用单直角折弯成型，平直段预留的圆形通孔用于穿装螺栓完成与安装基面的固定，折弯形成的垂直立边可作为限位面、抵接面或是小型元件的搭载面，卷边过渡结构有效避免折弯处应力集中，同时消除锐边防止安装过程中划伤线缆或是操作人员手部。设计阶段需要重点考量折弯处的圆角半径，匹配所选不锈钢板材的延伸率，避免折弯过程中出现外侧拉裂、内侧起皱的成型缺陷，同时要严格控制折弯回弹量，通过前期成型仿真计算预留回弹补偿角度，保证折弯后立边与安装基面的垂直度满足装配公差要求。板材厚度适配常规M3-M6规格的紧固件安装需求，安装孔的中心距折弯边的距离满足紧固件安装的扳手操作空间要求，不会出现螺栓拧紧时工具与折弯立边干涉的问题。零件的安装边界十分灵活，仅需要在安装基面预留对应规格的螺纹孔或是穿装孔，即可完成快速固定，不需要额外设计配套的安装基座，单零件即可完成连接、限位、搭载的复合功能，大幅减少装配环节的零件数量。表面钝化处理能够提升不锈钢件的抗锈蚀能力，在潮湿、多粉尘的工业现场环境下也能长期保持结构强度，不会轻易出现锈蚀失效的问题。这类冲压件采用连续模冲压生产，成型效率高，尺寸一致性好，能够满足大批量装备生产的配套需求，在结构设计时需要兼顾成型工艺性与装配实用性，避免不必要的复杂结构增加冲压工序成本，同时保证各个功能面的形位公差满足实际使用要求，比如安装面的平面度、立边的垂直度、安装孔的位置度，这些参数直接影响后续装配的顺畅度与长期使用的可靠性。
