0.7mm厚不锈钢弹性夹钳结构设计

　　这款不锈钢夹钳属于薄料冲压成型的弹性夹持类五金件，整体采用0.7mm厚度的不锈钢板材经连续冲压、折弯工艺一体成型，无需额外焊接或拼接工序，成型后自身具备稳定的弹性形变能力，可在小行程范围内实现反复开合夹持，不会出现金属疲劳断裂的问题。从实际应用场景来看，这类夹钳多配套在传感器安装、小型电子模组固定、仪器仪表内部构件限位的场景中，尤其适合在空间紧凑、无法使用螺栓等外露紧固件的装配环境下，依靠自身弹性张力完成构件的快速卡装固定，装配时无需额外工具，对准卡位按压即可完成安装，能大幅提升流水线装配的作业效率。

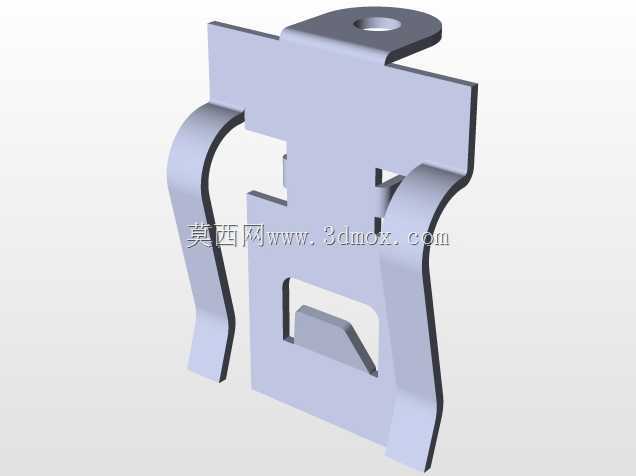

　　从结构设计思路来看，夹钳顶部预留的带孔挂耳是核心安装定位基准，安装时可通过该孔位穿入定位销或者小规格螺钉，先将夹钳本体固定在设备基座上，预留的安装孔位公差按照IT12级精度设计，既可以补偿基座加工的位置误差，也能避免安装时出现过定位导致夹钳形变失效。两侧对称布置的弧形弹性臂是提供夹持力的核心结构，弧形轮廓的曲率经过反复校核，在保证最大开合行程达到3mm的前提下，弹性臂的最大弯曲应力控制在不锈钢材料屈服强度的60%以内，确保长期使用不会出现塑性形变，夹持力衰减率控制在5%以内，满足工业场景下长期可靠固定的要求。夹钳中部的镂空卡位结构，是针对被夹持构件的轮廓专门设计的，卡入后可以限制被夹持件的三个平动自由度，配合两侧弹性臂的压紧力，即使在设备存在小幅振动的工况下，也不会出现夹持松脱、构件移位的问题。

　　从安装边界尺寸来看，夹钳整体成型后的最大外轮廓宽度为18mm，总高度为32mm，安装时需要在基座上预留至少20mm×25mm的安装平面，夹钳开合时弹性臂的最大外扩尺寸不超过22mm，周边不需要预留额外的操作空间，非常适合在仪器仪表的狭小内部腔体中布置。夹钳的所有折弯边缘都做了R0.3mm的圆角处理，既可以避免冲压锐边划伤装配人员，也能防止夹持时刮伤被固定构件的表面涂层，对于带绝缘涂层的传感器类零件格外友好，不会因为锐边破坏绝缘层导致电路故障。这类夹钳相比传统的螺丝固定方案，不仅装配效率提升40%以上，还可以在后期维护时快速拆卸更换构件，不需要反复拧动螺丝造成螺纹滑牙，在小尺寸电子构件、传感器模组的装配场景中具备很高的实用价值。
