拖拉机前置装载料斗支撑总成结构

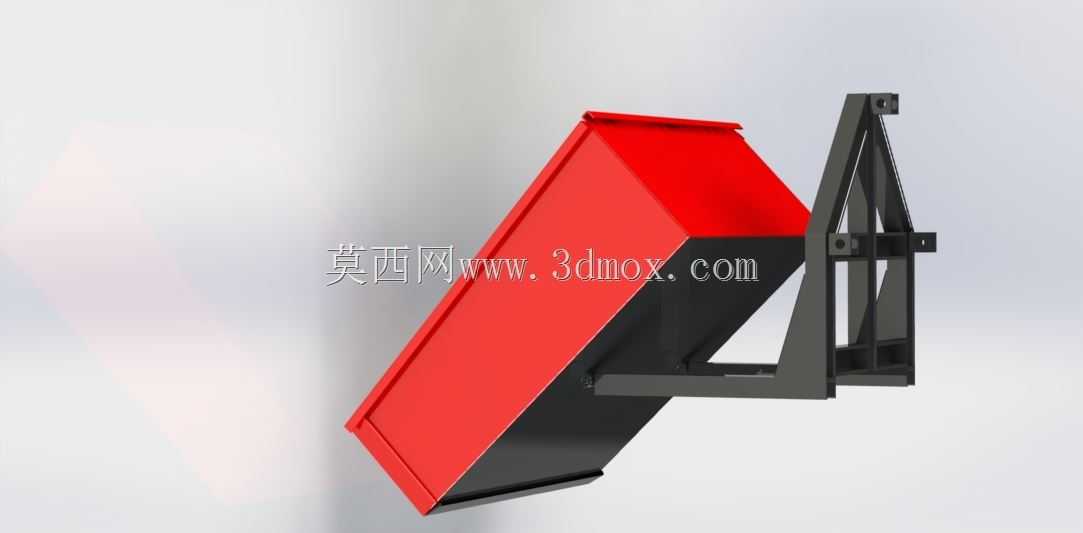

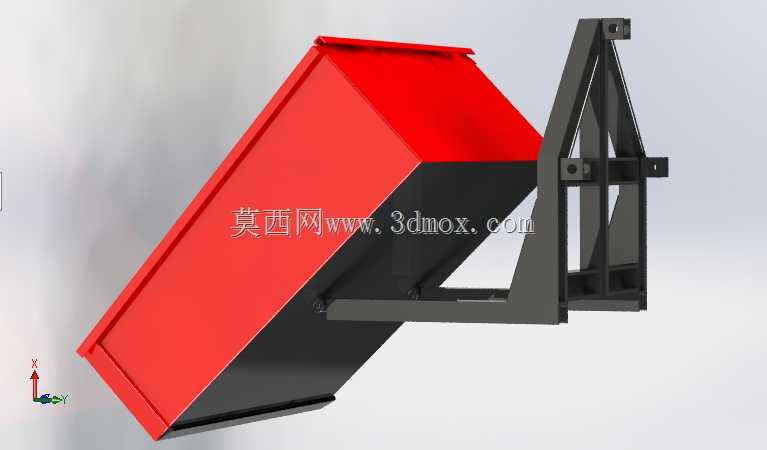

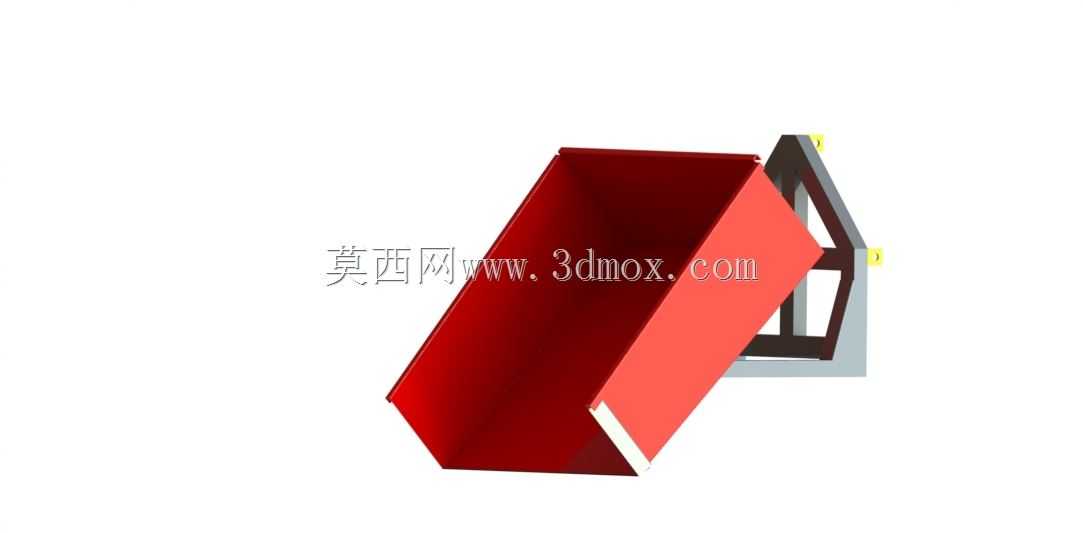

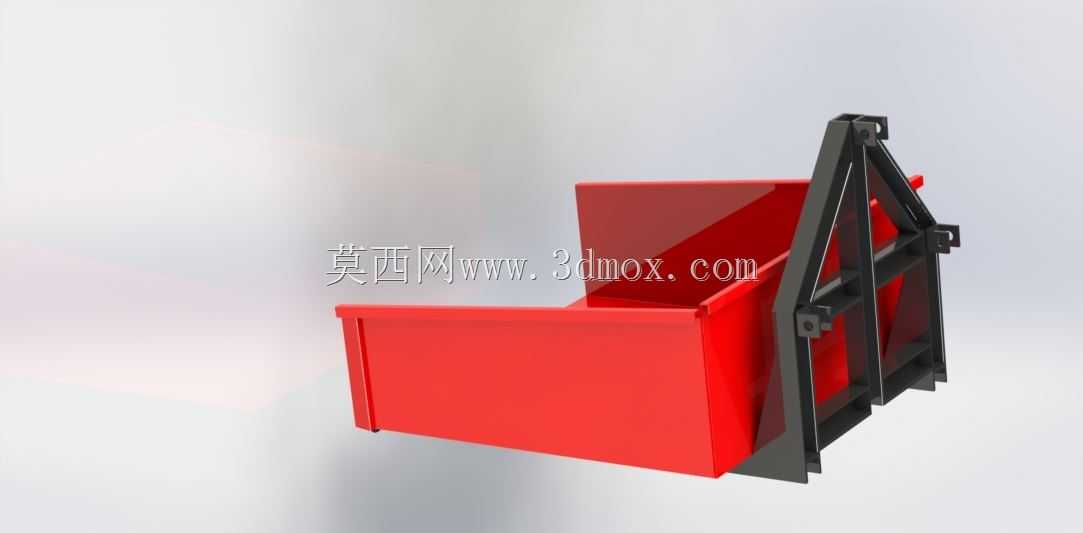

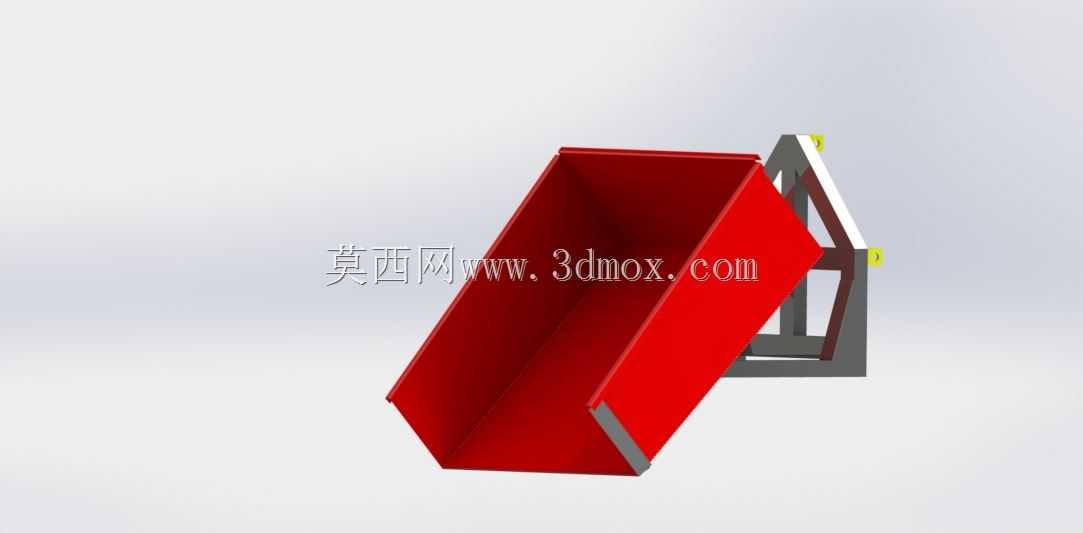

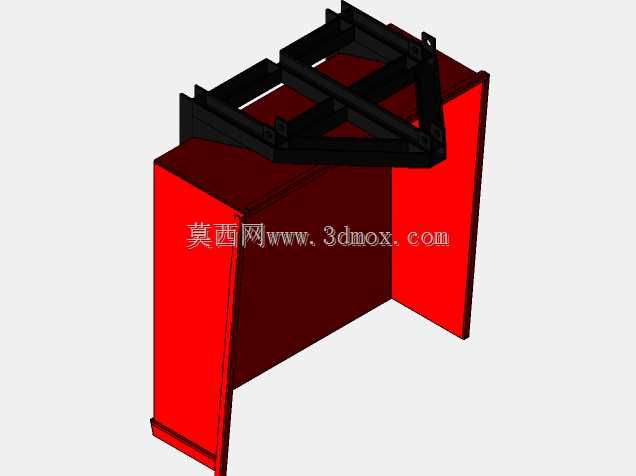

这套结构主要适配小型轮式拖拉机的前端加装场景，多用于丘陵、小块农田的散料转运作业，也可在村镇基建场景中承担砂石、渣土的短距离挪移，相比大型装载设备，依托拖拉机本身的动力输出，不需要额外配置独立动力源，转场灵活，在狭窄田埂、村道的通过性远胜常规小型装载机。料斗部分采用斜置式斗体设计，斗壁做了折边加强处理，红色涂装的斗体采用上宽下窄的锥度结构，卸料时物料能依靠自重沿倾斜斗壁顺畅滑出，不会在斗底残留积料，斗口边缘做了外翻卷边，在铲取物料时能减少对斗壁的直接冲击，也能避免尖锐物料刮蹭斗口造成变形。后侧的黑色支撑支架采用框架式焊接结构，主承力梁用矩形截面型材制作，斜向布置的加强筋直接连接安装座与斗体铰接点，能把铲料时的冲击载荷均匀分散到整个支架上，避免局部应力集中造成焊缝开裂。安装端预留了与拖拉机前端悬挂架匹配的铰接孔位，孔位同轴度公差控制在合理范围，现场安装时不需要额外扩孔修正，支架上预留的液压油缸铰接点位置经过匹配计算，油缸伸缩行程刚好能覆盖料斗从平放铲料到最大倾角卸料的全角度范围，不会出现行程不足或者过位顶死的情况。设计时特意控制了整个总成的前端悬出长度，避免加装后拖拉机前轴载荷过大影响转向操控，料斗最大举升高度适配农用运输车的货厢栏板高度，卸料时不需要额外垫高就能直接把物料卸入货厢，斗体的侧边做了封板处理，铲取粉状物料比如化肥、粉碎秸秆时不会从侧边漏撒。支架的铰接位置都预留了润滑脂注油嘴，日常维护时不需要拆解结构就能直接加注润滑脂，减少铰接销轴的磨损，延长部件使用寿命，整个结构没有复杂的异形曲面，普通农机维修站点用常规焊接、切割设备就能完成易损件的更换修复，不需要依赖专用的维修工装。
