农用拖拉机钢制轮缘结构设计

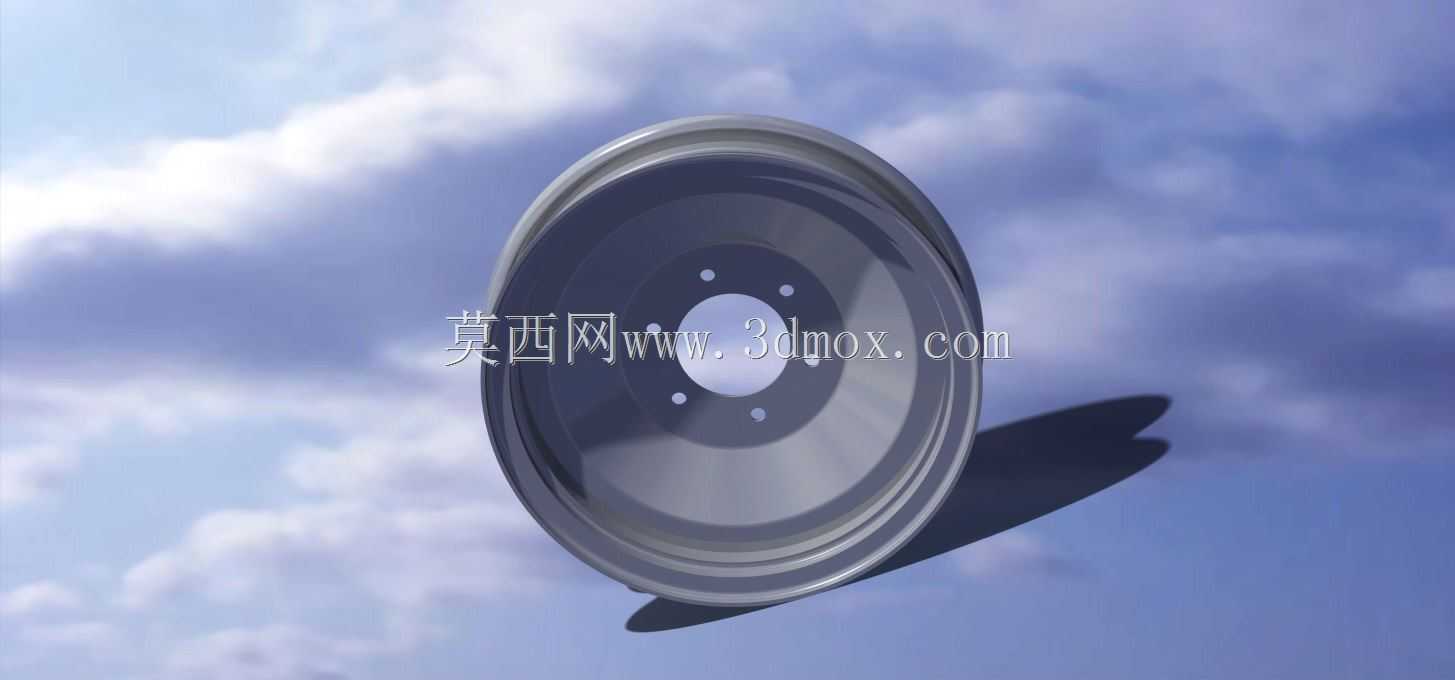

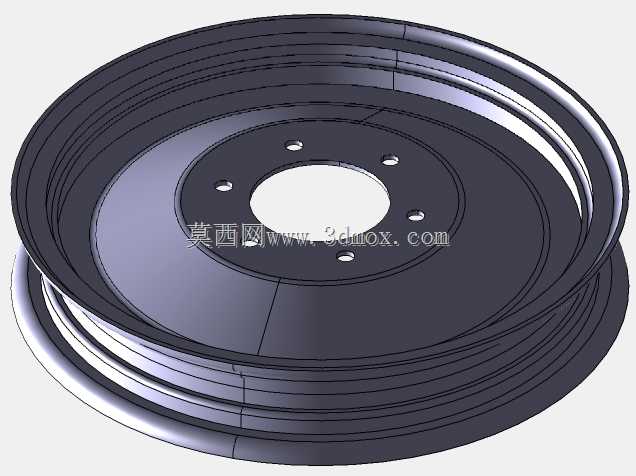

轮缘作为拖拉机行走系统的核心承载部件，直接决定了轮胎安装的可靠性与整机田间作业的通过性能，在耕地、播种、运输等全工况场景下，需要同时承受整机自重、农具牵引载荷、田间颠簸带来的交变冲击，以及硬质路面行驶的径向动载荷，其结构设计的合理性直接关联农机作业的故障率与行驶安全性。这款轮缘采用多层卷边钢制结构设计，中心设置带均布螺栓孔的安装法兰面，可与拖拉机前桥或后桥的轮毂端面精准贴合，螺栓孔的位置度公差严格控制在0.2mm以内，保证安装后轮缘的径向跳动与端面跳动满足农用车辆行驶要求，避免高速运输状态下出现车轮抖动的问题。轮缘的环形槽体结构完全匹配对应规格农用轮胎的胎圈尺寸，卷边部位做了圆弧过渡处理，避免安装轮胎时划伤胎圈钢丝，同时多层加强筋结构沿轮缘周向均匀分布，在不额外增加整体壁厚的前提下，大幅提升了轮缘的径向抗变形能力，即使在重载碾压田埂、石块的工况下，也不易出现轮缘失圆变形的问题。设计过程中优先考虑了田间作业的复杂工况，轮缘与轮毂配合的中心止口尺寸做了公差优化，既保证装配时的同轴度要求，又避免长期泥水侵蚀后出现锈死难以拆卸的问题；法兰面的厚度经过载荷校核，可满足对应马力段拖拉机的额定承载要求，螺栓孔周边做了局部加厚处理，分散螺栓预紧力带来的局部应力，避免长期交变载荷下出现孔位开裂的故障。轮缘的外侧轮辋部位设置了多道环形凸筋，既可以增强轮胎胎圈与轮缘的贴合紧密度，防止低气压作业时轮胎出现滑转脱位，也能在轮缘剐蹭田埂、障碍物时提供额外的结构防护，减少外力对轮缘主体结构的损伤。从安装边界来看，这款轮缘的中心孔直径、螺栓孔分布圆直径、轮缘整体宽度、轮辋槽深度均匹配对应型号拖拉机的轮毂安装尺寸与轮胎规格，安装时无需对轮毂或周边的制动部件、桥壳端盖做额外改动，可直接替换同规格的原厂轮缘部件，适配旱作农业区多种马力段的两轮驱动、四轮驱动拖拉机使用。轮缘的整体结构采用等强度设计思路，在承载应力集中的法兰根部、卷边过渡位置做了圆角处理，降低应力集中系数，同时控制整体重量，避免增加行走系统的非簧载质量，影响拖拉机的行驶平顺性。
