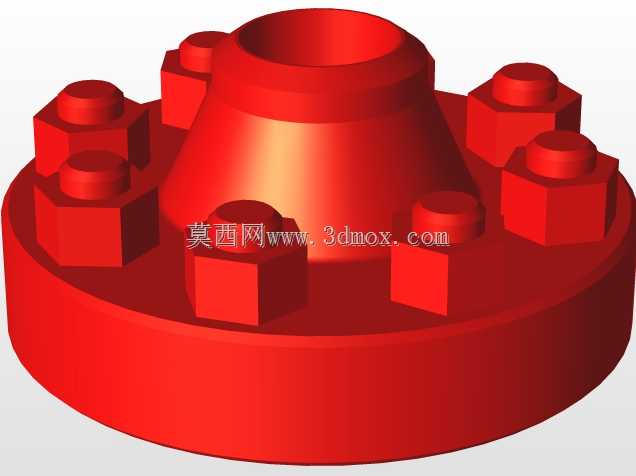

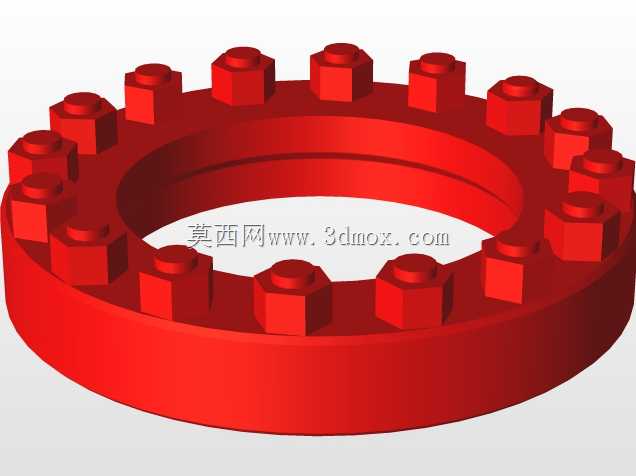

带紧固螺栓的红色法兰连接构件

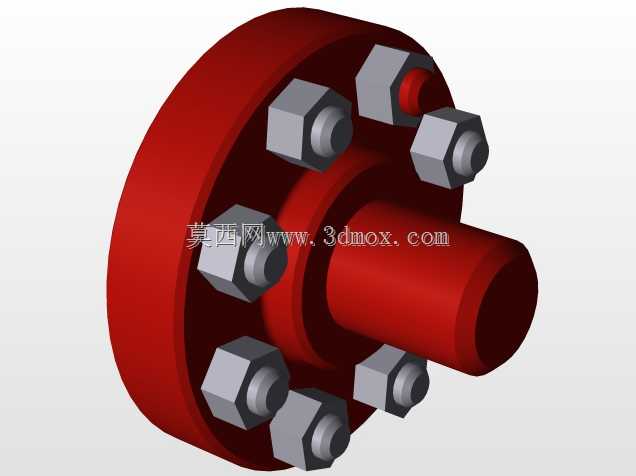

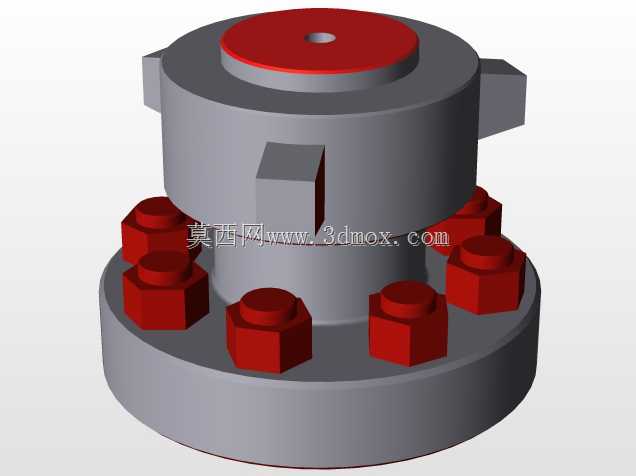

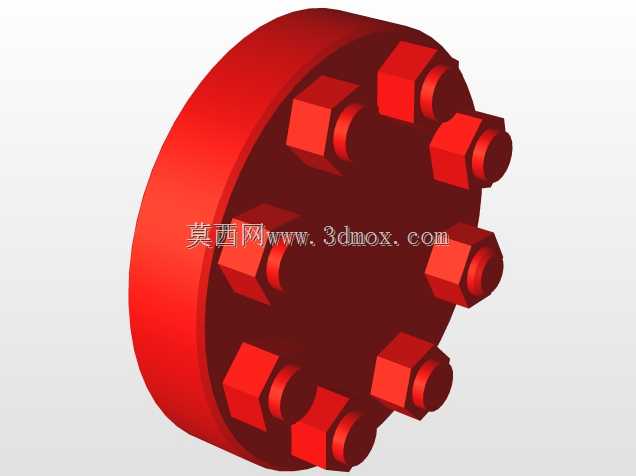

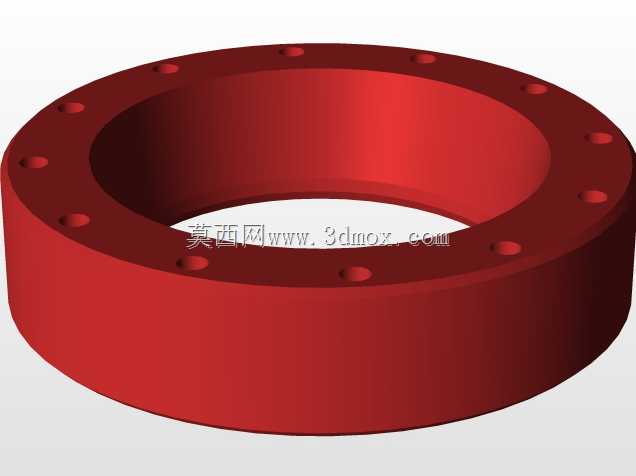

这类带周向均布螺栓的法兰构件，在流体输送管网、动力传动轴系对接场景中应用十分广泛，日常在化工管路铺设、泵站管路对接、减速机输出端与工作机输入端的轴系连接工位都能见到它的身影。从结构设计来看，该构件采用圆盘式主体结构，周向均匀排布8组六角头紧固螺栓，这种均布设计的核心考量是保证连接面的压紧力均匀分布，避免局部应力集中导致的密封失效或者连接松脱问题。设计阶段首先要确定的是法兰盘的公称通径匹配尺寸，对接端的止口尺寸需要和配对构件的定位止口做公差配合，通常选用H7/h6的间隙配合来保证装配便利性，同时控制径向定位误差在允许范围内。螺栓孔的中心圆直径是核心安装边界参数，设计时需要根据额定工作压力或者传递扭矩的大小，计算所需螺栓的公称直径与数量，再反推螺栓孔分布圆的合理尺寸，既要保证螺栓有足够的安装扳手空间，也要避免法兰盘外径过大造成材料浪费与安装空间占用过多。法兰盘的厚度设计需要结合压紧力下的刚度校核，避免螺栓拧紧后法兰盘发生翘曲变形，导致密封面贴合不严，对于需要密封的管路用法兰，密封面的平面度要求通常控制在0.05mm以内，表面粗糙度不高于Ra1.6，保证密封垫片能够被均匀压实。这类构件的实际功能分为两类，管路用法兰主要实现管路的可拆卸连接，方便后期管路维护、设备检修时的拆装操作，同时配合密封垫片实现管路内流体的密封，防止介质泄漏；轴系用法兰则是通过端面摩擦力与螺栓剪切力共同作用，传递两端轴的扭矩，相比联轴器连接，法兰连接的同轴度保持能力更强，适合大扭矩、低转速的重载传动场景。建模过程中，螺栓与螺栓孔之间需要预留合理的装配间隙，通常单边间隙控制在0.5-1mm，既方便现场安装时的对位调整，也能避免加工误差导致螺栓无法穿入的问题。法兰盘背面通常会设计凹腔结构，一方面是为了减轻构件整体重量，另一方面可以容纳配对端的突出结构，减少不必要的加工面，降低生产加工成本。在安装边界方面，除了螺栓孔分布圆尺寸，法兰盘的总厚度、对接止口的深度、螺栓伸出法兰面的长度都是现场安装需要核对的参数，螺栓伸出长度通常控制在2-3个螺距，既保证螺纹啮合长度满足强度要求，也不会因为伸出过长干涉周边其他构件。
