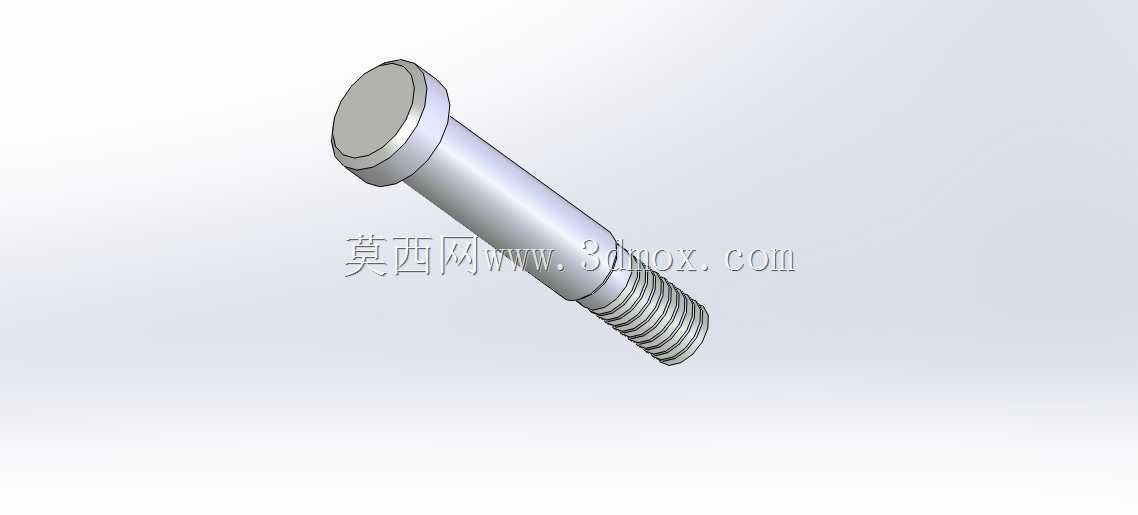

盘头半螺纹外六角紧固螺钉三维数模

在各类机械装配、工装夹具搭建、非标设备组装场景中，这类半螺纹盘头螺钉是应用频次极高的基础连接件，区别于全螺纹螺钉，其光杆段的设计能在被连接件存在通孔时实现更精准的定位，避免螺纹段与通孔壁反复摩擦造成的孔壁磨损，同时光杆段的圆柱面可承受一定的径向剪切力，适合存在小幅横向载荷的连接工位。从结构设计来看，该螺钉头部采用盘式圆柱头结构，头部端面平整，拧紧时可与被连接件表面形成较大的接触承压面，不需要额外加装平垫圈就能分散压紧应力，避免较软材质的被连接件表面被压溃，头部厚度控制在合理区间，既保证拧紧时的扭矩承受能力，也不会因为头部过高占用过多装配空间。螺杆部分分为两段，靠近头部的光杆段直径与螺纹大径保持一致的公差配合，光杆段长度根据常见的叠层连接件总厚度设计，装配时光杆段穿过上层被连接件的通孔，末端螺纹段旋入下层零件的预制螺纹孔，当螺钉拧紧到位后，光杆段完全处于两层被连接件的结合区域，螺纹段不参与剪切受力，能大幅提升连接结构的抗疲劳性能，在频繁受振动的设备工位上，这种结构比全螺纹螺钉的防松表现更稳定。螺纹段采用普通公制粗牙螺纹，牙型角60度，螺纹收尾处做了合理的退刀过渡，避免应力集中在螺纹末端与光杆的衔接位置，降低长期受载下的断裂风险。建模过程中严格遵循通用紧固件的形位公差要求，头部与螺杆的同轴度控制在0.02mm以内，头部端面与螺杆轴线的垂直度满足装配要求，保证拧紧时螺钉不会出现偏斜，螺纹部分的牙型轮廓完整，可直接用于装配干涉检查、装配工艺模拟，也能作为标准件库的基础素材，在做整机装配仿真时，可直接调用该数模验证连接孔位的同轴度、螺钉安装后的空间余量，避免实际装配时出现螺钉与周边结构干涉、拧紧工具操作空间不足的问题。在设备维护场景中，这类螺钉的拆装频次较高，盘头的结构适配普通一字或十字拧紧工具，部分工况下也可适配外六角套筒，现场维护的工具通用性强，不需要配备特殊规格的紧固件工具。对于结构设计人员来说，该数模可直接嵌入各类装配体中，不需要重复绘制标准件，能大幅提升建模效率，同时数模的尺寸边界清晰，可直接用于生成BOM清单中的紧固件条目，核对装配所需的螺钉长度规格，避免出现选型过长或过短的问题。在做有限元受力分析时，该数模的结构细节完整，可直接导入仿真模块，设置对应的连接约束、载荷条件，验证不同预紧力下的连接强度、被连接件的受压变形情况，为整机结构的可靠性验证提供准确的模型基础。
