带缓冲结构的柱销式保护联轴器

这类带弹性柱销的保护型联轴器，在常规中小功率传动场景里的适配性非常广，从常规输送线的驱动端连接，到小型机床进给轴的动力衔接，甚至部分轻工包装设备的主传动链路里，都能见到这类结构的身影。它的核心作用是完成两根不同设备输出、输入轴之间的扭矩传递，同时弥补安装过程中两轴之间不可避免的径向、角向偏差，避免轴系因为强行对中产生额外的交变弯曲应力，提前损坏轴承或者轴封结构。

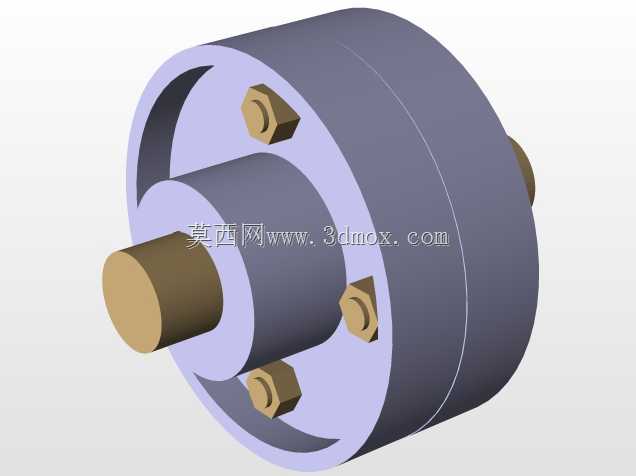

从结构设计逻辑来看，这款联轴器采用了对称分布的柱销作为扭矩传递的中间载体，柱销外部套设的非金属缓冲套，一方面可以在传动过程中吸收启动、换向瞬间的冲击载荷，降低传动链路里的振动传导，避免冲击直接传递到后端的精密传动部件上；另一方面当传动端出现意外过载，扭矩超出设计阈值时，缓冲套或者柱销会先发生剪切破坏，切断动力传递路径，避免后端的减速机、工作机核心部件因为过载出现断轴、打齿这类不可逆的损坏，起到传动链路的末端保护作用。

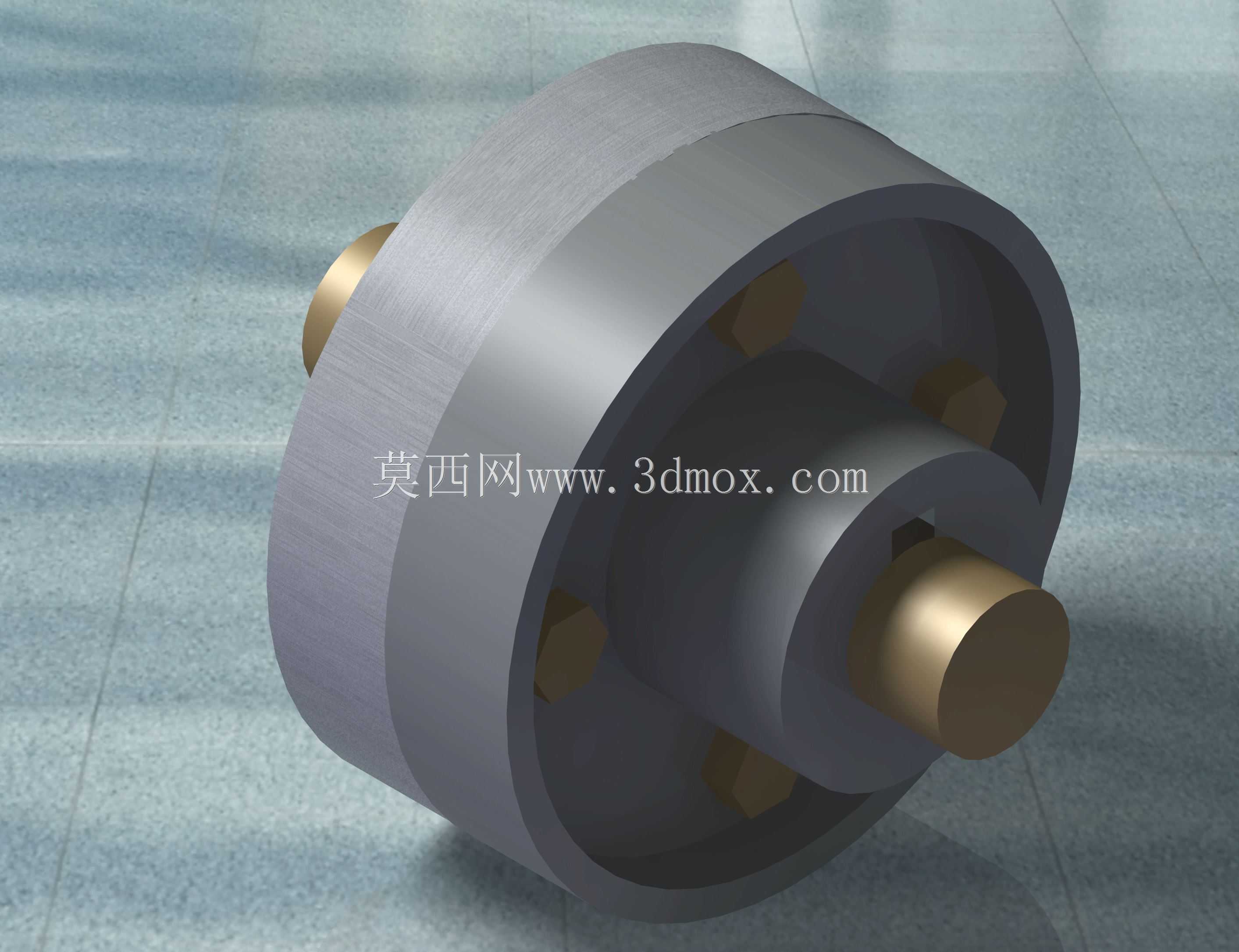

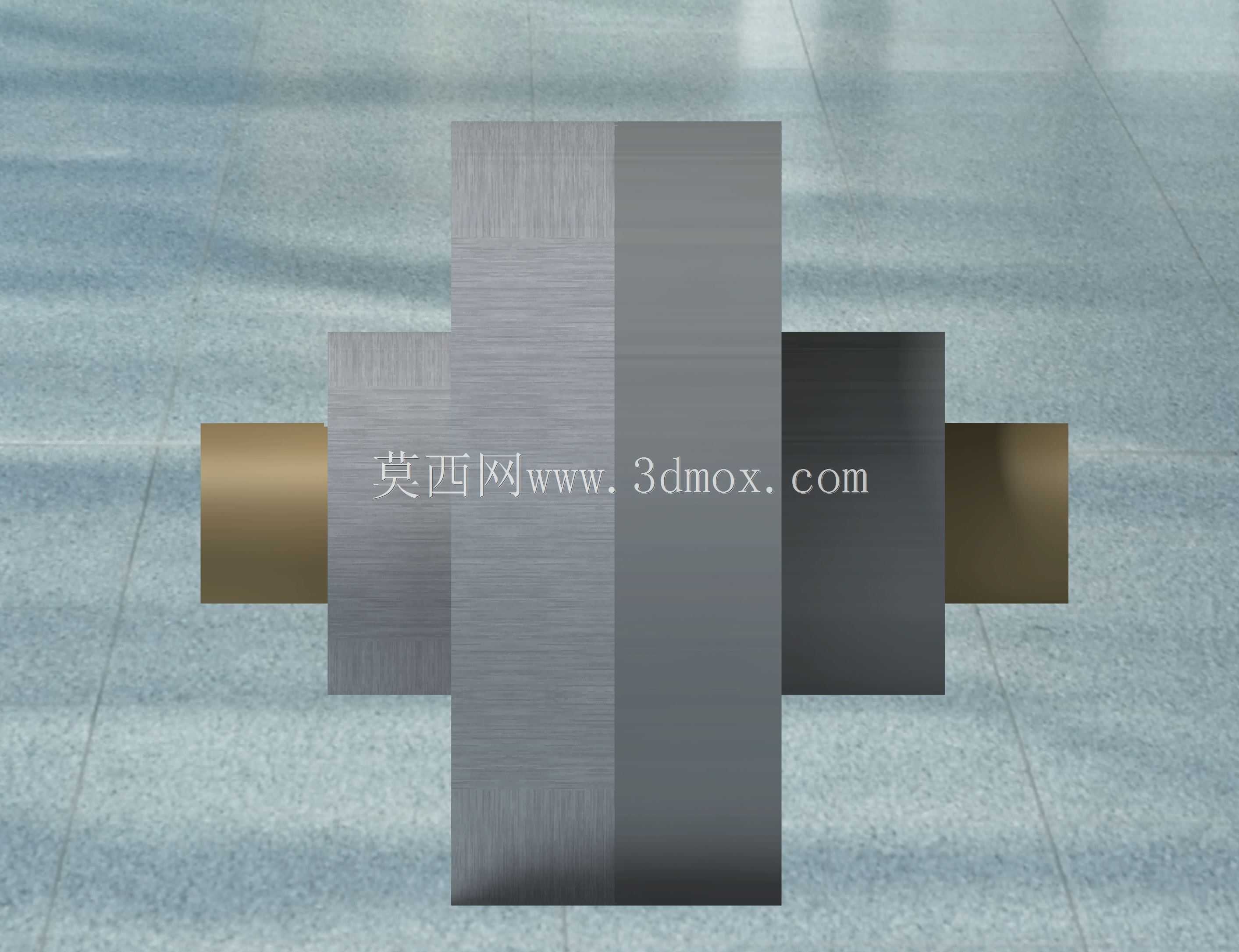

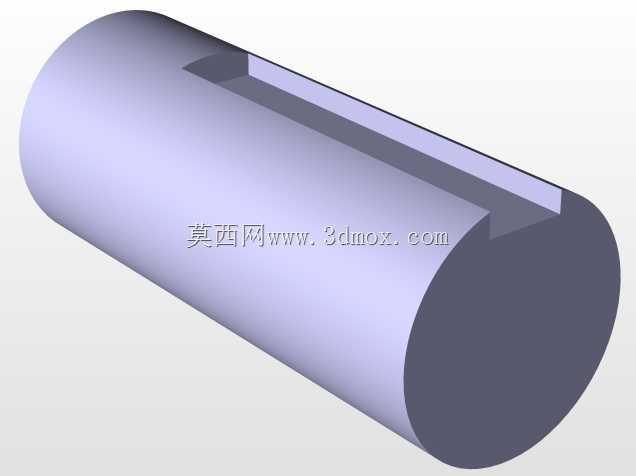

做结构选型和安装校核的时候，首先要关注两端轴孔的配合公差，这类联轴器的轴孔通常采用H7公差配合，搭配平键完成周向固定，安装时要注意两轴的径向偏移量不能超过柱销缓冲套的补偿极限，一般来说这类尺寸的联轴器允许的径向补偿量在0.2-0.5mm区间，角向偏移不超过1°，如果现场安装对中偏差超出这个范围，会大幅加速缓冲套的磨损，甚至导致柱销断裂。从外形边界来看，这款联轴器的外圆为光滑圆柱结构，没有突出的紧固件，安装时不需要额外预留太大的径向操作空间，轴向尺寸紧凑，适合安装空间局促的传动点位，外壳的封闭结构也能避免车间内的粉尘、切削碎屑进入柱销配合间隙，延长维护周期。

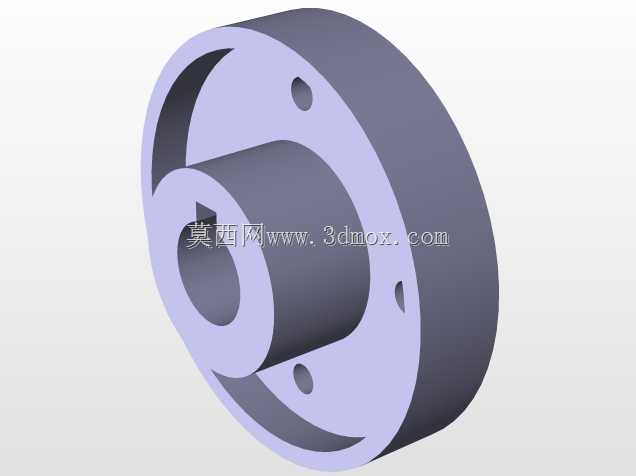

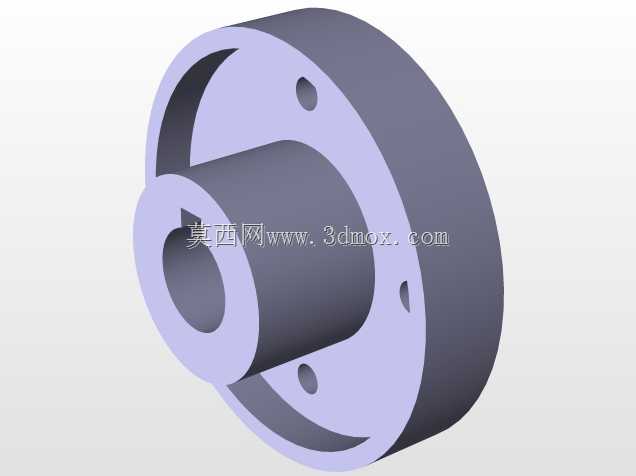

在实际建模还原这款结构的时候，要特别注意柱销孔的位置度公差，六个柱销孔沿节圆均匀分布，位置度偏差需要控制在0.05mm以内，否则装配时会出现柱销无法顺利装入、或者装配后转动卡滞的问题；两端半联轴器的结合面要预留0.5-1mm的轴向间隙，避免设备运行过程中轴系热伸长导致两轴端面顶死，产生额外的轴向载荷。另外缓冲套的尺寸要和柱销、销孔的尺寸做间隙配合，过大会导致传动回程差过大，影响传动精度，过小则会失去缓冲补偿的能力，这点在做结构细节设计的时候需要反复校核配合公差。
