3000L杜拉普勒储水倒水罐体结构

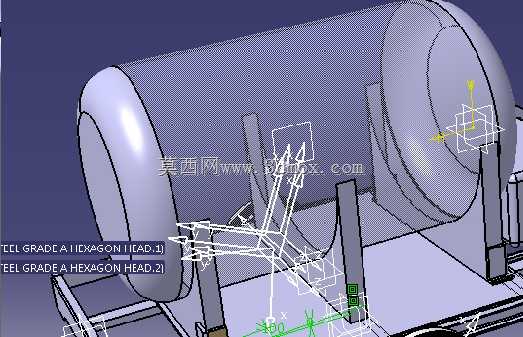

该结构主要面向大容量液态物料暂存与定向倾倒作业场景，常见于食品酿造、化工配料、日化生产等需要批量转运液态介质的生产环节，可适配车间内固定工位的物料周转需求，也可搭配移动机架完成跨工位的物料输送作业。整体以卧式圆柱罐体为核心储液主体，两端采用标准椭圆封头做密封处理，相比平盖结构能更好承受罐内液体静压力，减少壁厚冗余设计的同时降低整体自重，3000L的有效容积可覆盖多数中小批次生产的单次配料需求量，避免频繁转料带来的效率损耗与物料污染风险。罐体下部设置的两组立式支撑座直接与安装基础面贴合，安装时需保证支撑座底面共面度误差控制在合理范围，防止罐体放置后出现局部应力集中，长期使用引发焊缝开裂问题；支撑座与罐体之间采用圆弧过渡焊接结构，贴合面匹配罐体外径曲率，能均匀传递罐体满载时的总重量，避免局部载荷过大压溃罐壁。罐体端部预留的紧固件安装位采用内六角螺钉连接形式，可适配端盖、快接接头、液位检测组件等外接配件的加装需求，设计时预留了足够的操作空间，方便后期维护时的拆装作业。倒水功能的实现依托罐体与支撑座之间的铰接转动结构，转动副的位置经过重心校核，满载状态下操作翻转时所需外力较小，可配合手动摇杆或小型驱动组件完成倾倒动作，倾倒角度可根据接料容器的高度做限位调整，避免液体飞溅外溢。建模过程中对罐体壁厚、支撑座截面尺寸、铰接轴直径均做了等比例还原，所有配合面的公差预留符合机械设计常规要求，结构件之间不存在干涉问题，可直接用于工程出图参考，也可导入仿真软件做满载状态下的应力应变分析，验证结构可靠性。罐体侧面预留的接口可根据实际使用需求加装排污阀、溢流管、温度检测探头等配件，适配不同特性液态物料的存储要求，整体结构没有冗余设计，所有零部件均采用常规机械加工工艺即可制作，采购与加工成本可控，适合中小规模生产场景直接落地使用。
