便携式激光调平装置结构设计

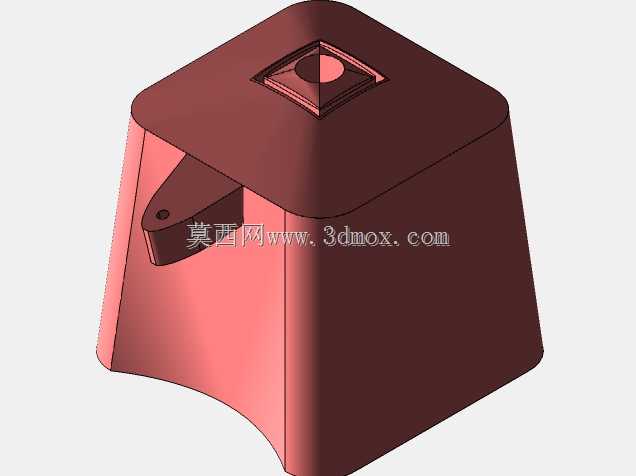

这款激光调平装置的结构设计，核心围绕工程现场快速找平的实际需求展开，在建筑施工、室内装修、设备安装等场景中，作业人员常需要快速获取水平基准，传统水泡式找平工具存在读数误差大、长距离基准传递偏差明显的问题，这款装置通过内置激光发射组件，可输出稳定的水平激光基准线，覆盖作业面内的找平参考需求。从结构设计思路来看，整体采用上窄下宽的类台体造型，底部做了内凹弧面处理，既可以降低整体重心，提升放置在不平整作业面时的稳定性，也能减少底部与接触面的硬接触磕碰，避免外壳磨损影响内部组件的安装精度。顶部预留的激光发射窗口做了下沉式防护设计，窗口周边的凸起结构可以在装置意外倾倒时，避免光学镜片直接接触硬物造成刮花，侧方延伸的拨块结构对应电源开关与激光档位切换功能，拨块做了内凹式防滑处理，作业人员佩戴劳保手套时也能顺畅操作，不会出现打滑误触的情况。在安装边界与尺寸适配方面，整体轮廓控制在单手握持的尺寸范围内，外壳壁厚均匀，适配注塑成型的工艺要求，内部预留的安装腔室可依次固定激光模组、电池仓、电路控制板，各组件之间设置有定位筋位，不需要额外打胶即可完成组件的预固定，减少装配工序。装置底部预留了标准三脚架安装螺孔，既可以直接放置在地面、台面完成近距离找平，也可以搭配通用三脚架架设，实现高位水平基准的投射，满足墙面施工、吊顶安装等高位作业的基准需求。内部激光模组的安装座设计有微调结构，装配时可以通过侧边的微调螺钉调整激光发射角度，确保输出的激光线处于水平状态，调整完成后通过点胶固定即可，避免长期使用后出现角度偏移。外壳的拼接处采用卡扣加螺丝的双重固定方式，卡扣实现上下壳的预定位，螺丝分布在装置底部的隐藏位置，既保证外壳拼接的紧密性，避免施工现场的粉尘、水汽进入内部影响电路稳定性，也不会破坏外壳整体的外观完整性。侧方的拨块与外壳之间预留了合理的活动间隙，不会因为外壳注塑变形出现拨块卡滞的问题，拨块的活动行程对应开关的通断与档位切换行程，操作时的反馈清晰，作业人员不需要目视查看拨块位置，凭手感即可确认设备的工作状态。
