五通式流体管路连接阀体结构

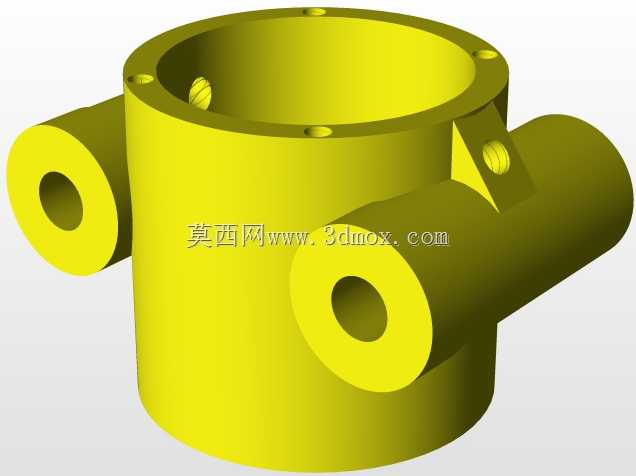

该零件属于流体管路系统中的核心连接构件，主要应用在液压传动、低压流体输送、小型气动控制回路的管路节点位置，承担多通路流体汇流、分流以及流向切换的基础承载功能。从结构设计逻辑来看，主体采用中空筒式腔体作为核心容腔，顶部法兰端面均匀分布安装孔，用于和上端阀盖、驱动元件或者管路端盖实现密封对接，安装孔的位置度公差控制在0.05mm以内，保证对接时密封件受压均匀，避免长期使用后出现渗漏问题。主体侧壁延伸出三个不同角度的外接管路接口，每个接口端部都设计有同轴的通孔流道，接口外侧的圆柱面可适配卡套式、焊接式或者螺纹式的管路连接形式，其中斜向布置的接口与主体腔体之间增设了三角形加强筋结构，抵消管路接入后产生的径向弯矩，避免接口根部在流体压力波动、管路振动工况下出现应力开裂。在设计过程中，腔体内部的流道交汇处做了圆弧过渡处理，没有直角锐边结构，一方面可以降低流体流经节点时的沿程阻力，减少紊流产生的振动和噪音，另一方面也能避免介质中的杂质在转角处沉积造成流道堵塞。从安装边界来看，主体下端为定位圆柱段，可直接插入对应安装基座的定位孔内，配合径向的紧定螺钉实现周向固定，不需要额外设计复杂的安装支架，能有效压缩管路系统的整体安装空间。三个侧置接口的轴线夹角经过匹配计算，适配多数紧凑型液压站、小型气动控制单元的管路排布走向，减少管路弯折的次数，降低管路安装时的应力集中。零件的壁厚采用等强度设计思路，主体腔体壁厚根据公称压力下的环向应力计算值确定，接口位置的壁厚略大于主体壁厚，抵消接口连接时的附加载荷，所有外露棱边都做了0.5mm的倒角处理，既避免安装过程中划伤密封件，也能去除机加工产生的毛刺，防止毛刺脱落进入流道造成下游元件卡滞。在实际工况适配中，该结构可承受1.6MPa以内的工作压力，适用介质包括液压油、压缩空气、低压清水等常规流体，可直接替换同通径的多通接头，在紧凑型流体控制回路中减少接头数量，降低管路系统的泄漏点。
