多级啮合正齿轮减速传动结构

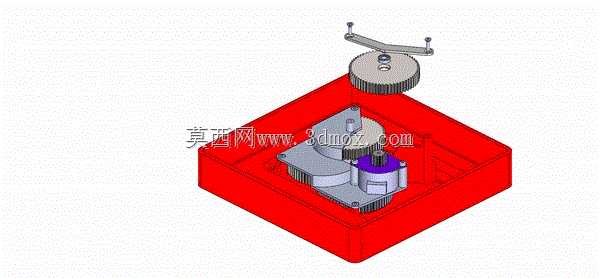

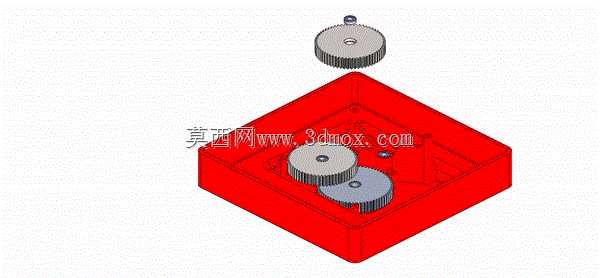

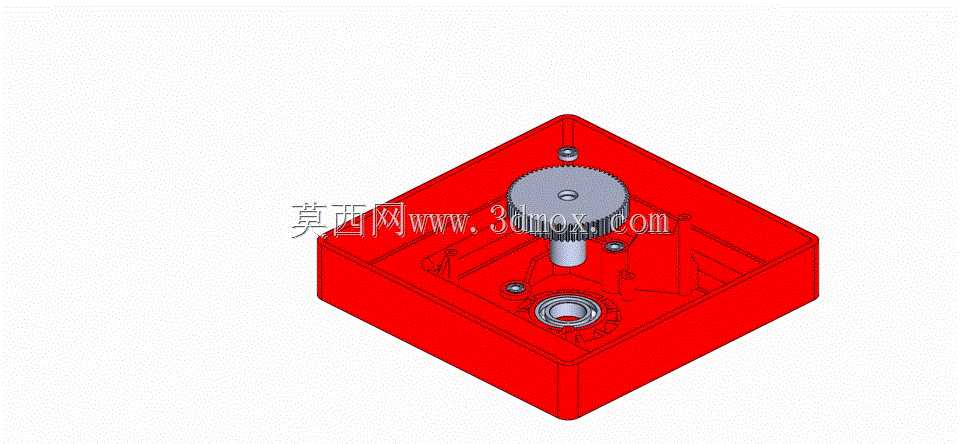

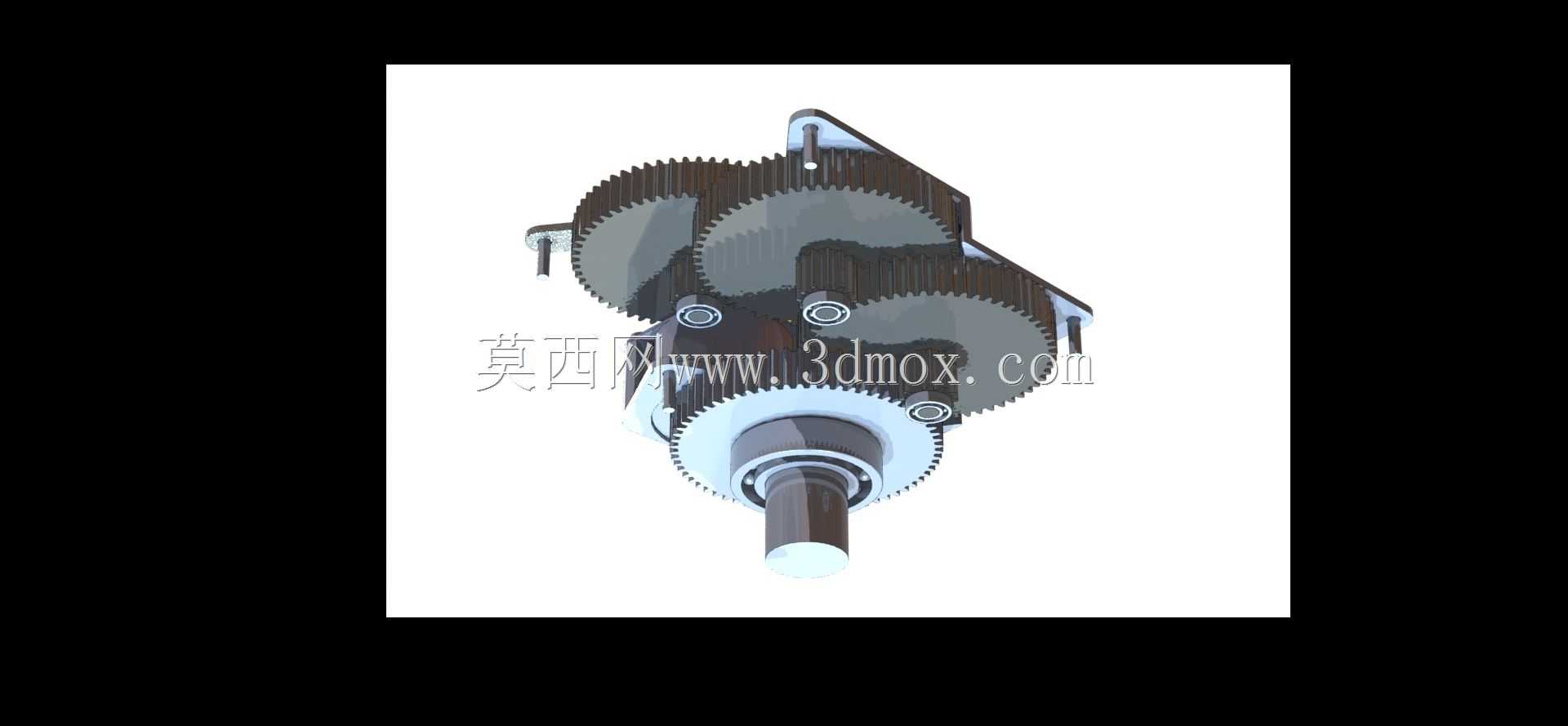

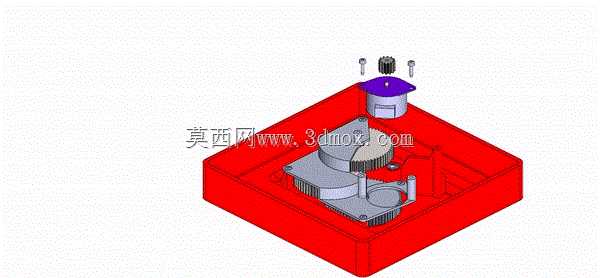

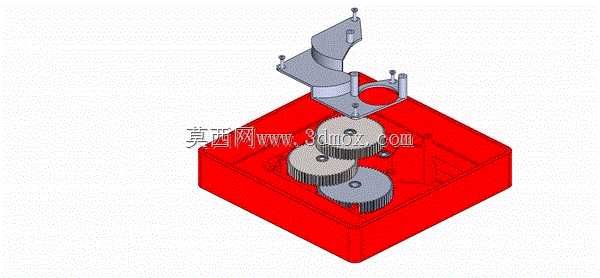

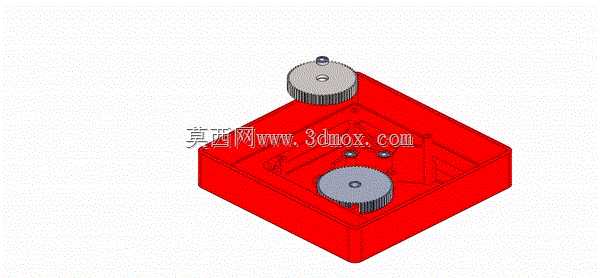

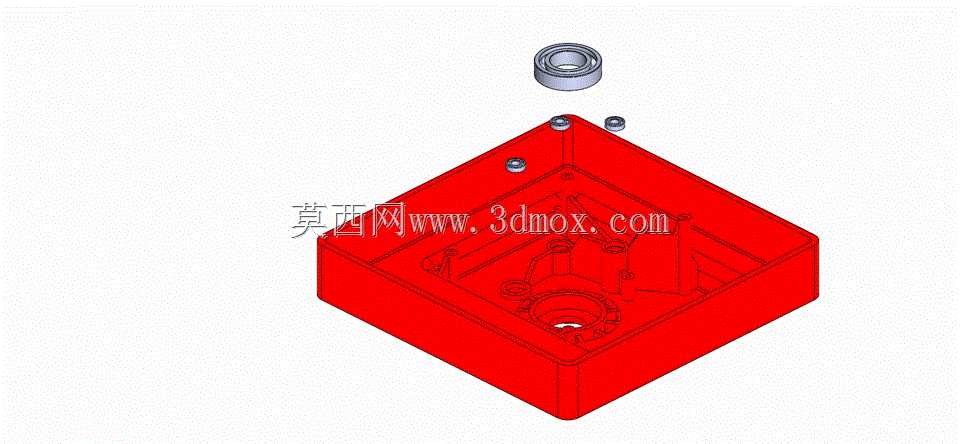

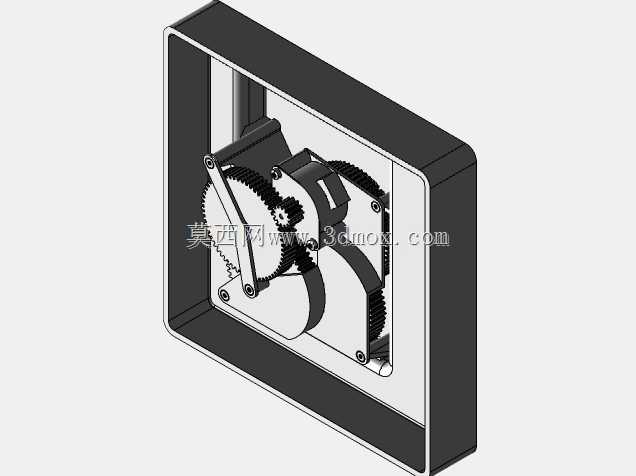

这套正齿轮传动结构主要面向中小功率减速传动场景，常见于轻工输送设备、小型机床进给机构、农用辅助机具的动力传递环节，核心作用是将原动机输出的高转速低扭矩动力，通过多级齿轮啮合转换为低转速高扭矩的输出动力，匹配执行端的负载运行需求。设计阶段首先针对第一减速级的啮合应力做了校核，该级作为动力输入后的第一组啮合副，轮齿接触应力与弯曲应力均为整套结构的峰值区域，因此齿轮基材选用钢材，通过合理的齿面硬化处理预留足够的磨损余量，避免长期重载下出现点蚀、断齿等失效问题。整套传动组采用平行轴布置方式，各齿轮轴的安装孔位通过安装板做同轴度定位，安装板上预设的轴承位可直接适配标准深沟球轴承，既保证齿轮啮合的侧隙处于合理区间，也能抵消传动过程中产生的径向载荷，降低轴系的挠曲变形量。从安装边界来看，整套结构的输入轴与输出轴采用同轴异侧布置，输入轴端预留的轴径可通过键连接适配电机输出轴，输出轴端的轴伸长度满足联轴器、链轮等连接件的安装空间要求，外围安装板上的固定孔位可直接通过螺栓固定在设备机架的对应安装面上，无需额外做转接支架设计。设计过程中对不同工况下的材料适配做了考量，针对轻载高速的使用场景可替换为工程塑料齿轮降低运行噪音，针对重载连续运行场景则保留钢质齿轮并增加润滑脂储油空间，所有齿轮的模数、齿宽参数均经过载荷匹配计算，各级传动比分配遵循等强度原则，避免单级齿轮负载过大缩短整体使用寿命。轮系的排布充分利用了安装板的平面空间，相邻齿轮的啮合间隙控制在标准公差范围内，既不会因间隙过大产生传动回差，也不会因间隙过小导致轮齿卡滞、运行温升过高。输出轴端设置的轴肩可对末端齿轮做轴向定位，配合轴用挡圈避免齿轮在传动过程中出现轴向窜动，保证啮合位置始终处于齿宽的有效接触区域，提升动力传递的平稳性。
