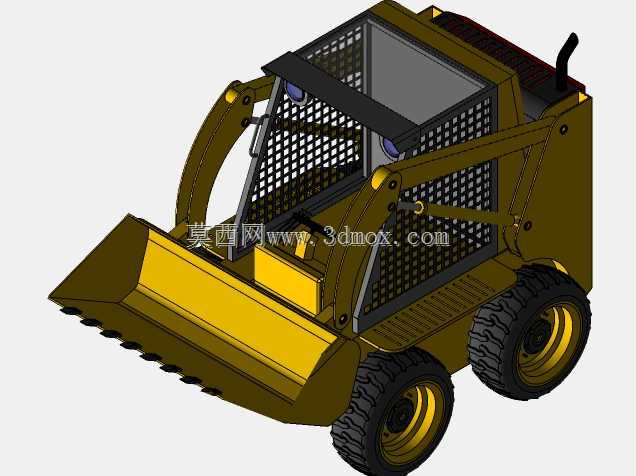

小型滑移装载机整机结构三维设计

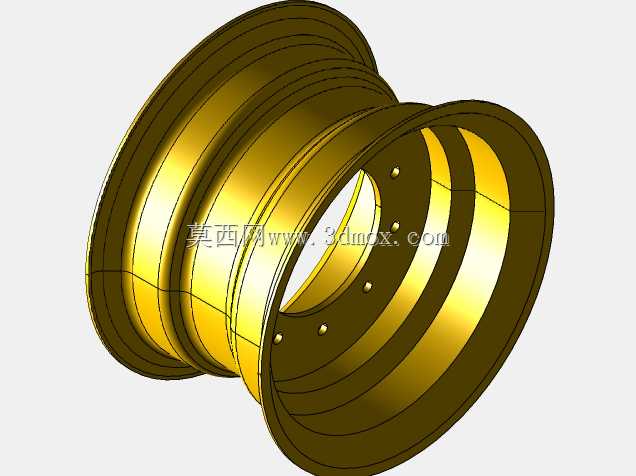

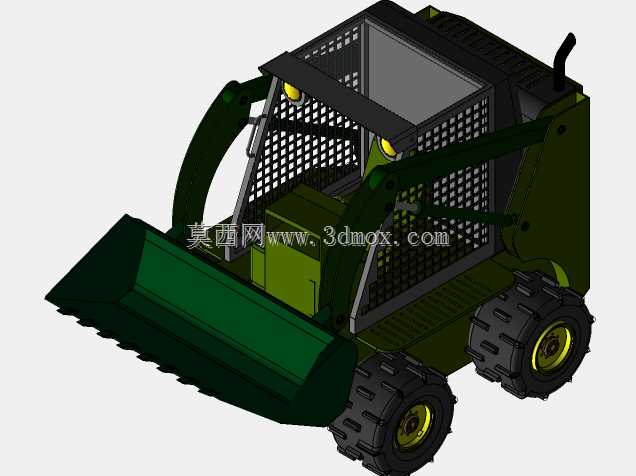

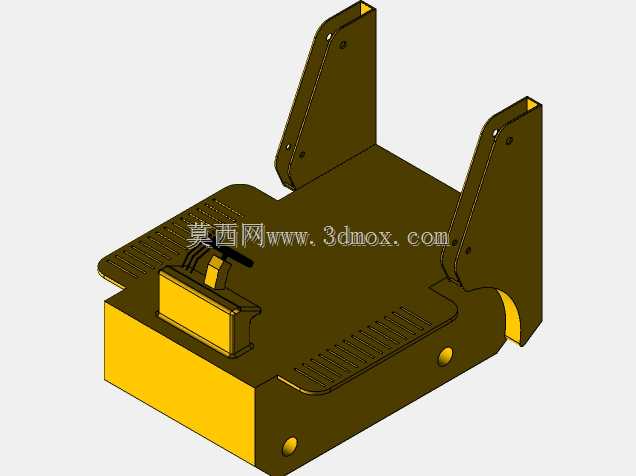

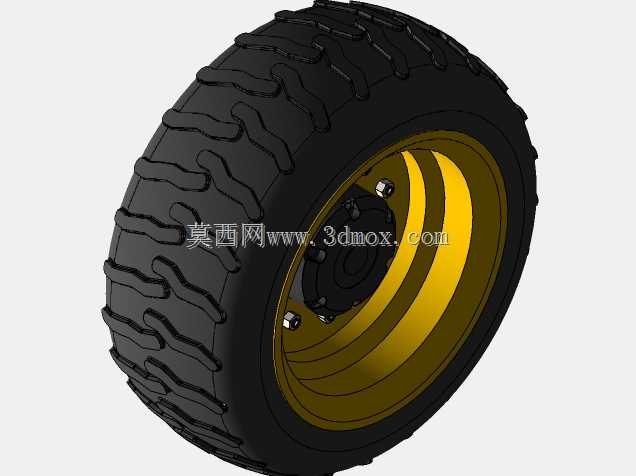

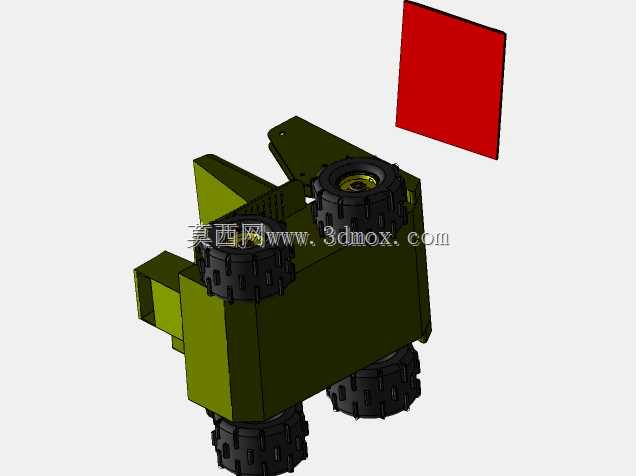

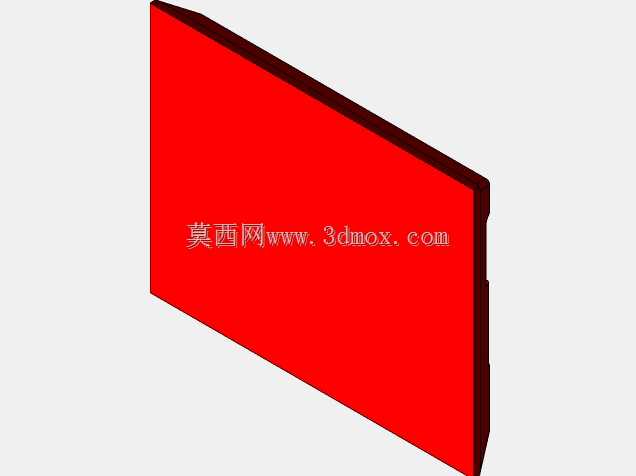

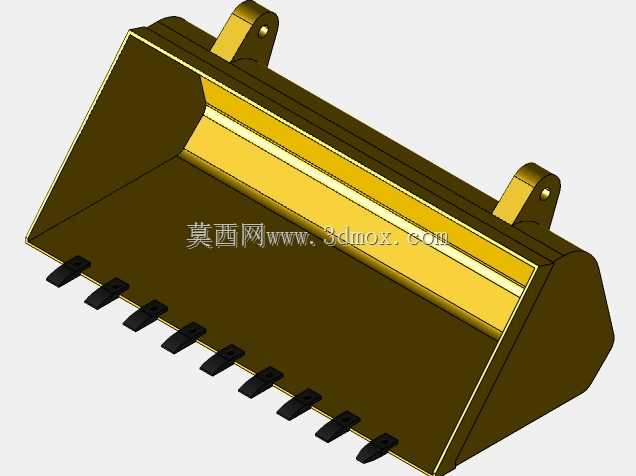

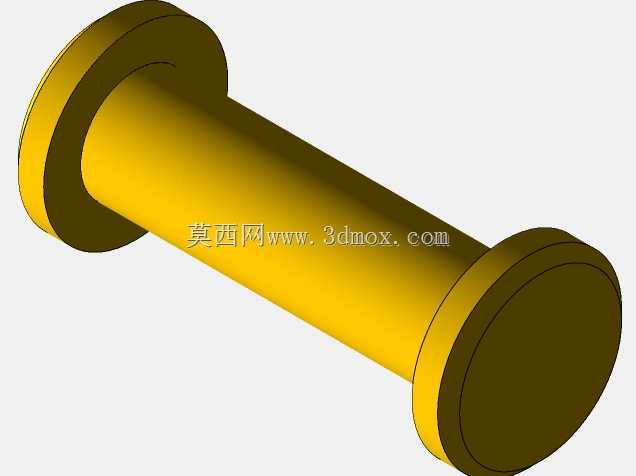

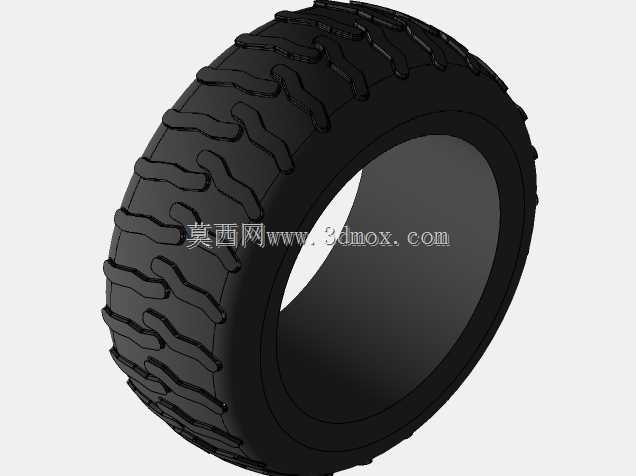

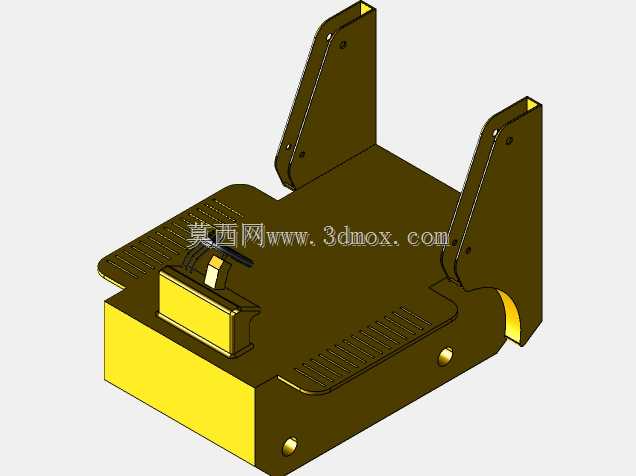

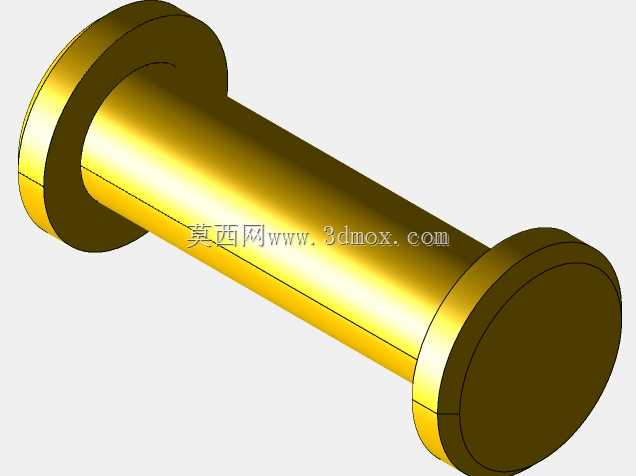

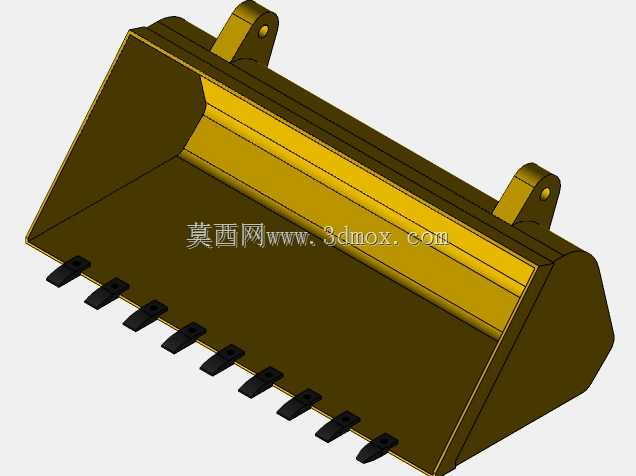

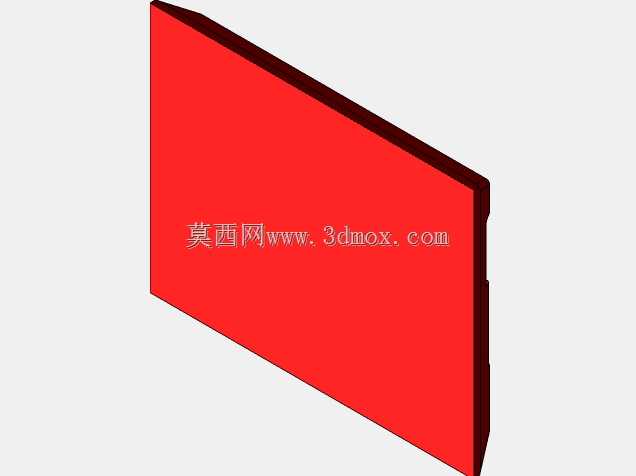

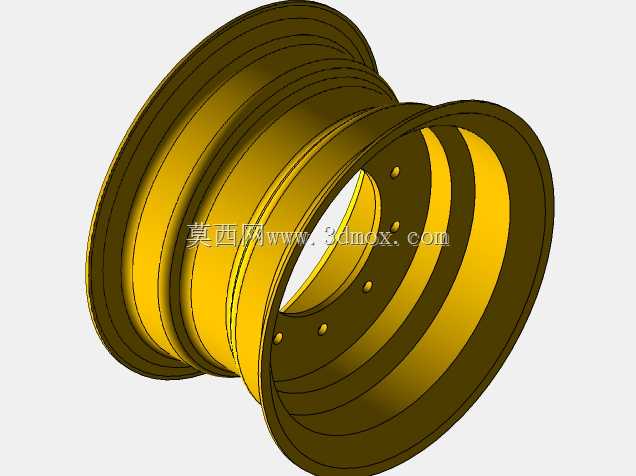

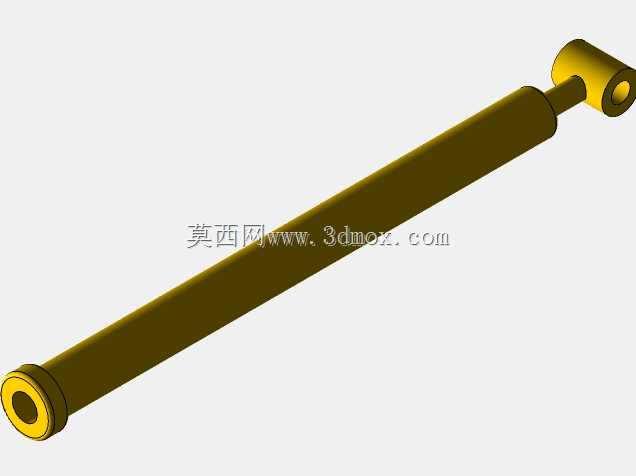

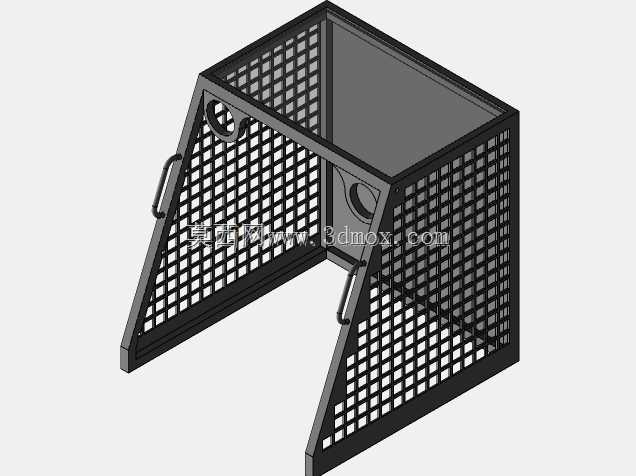

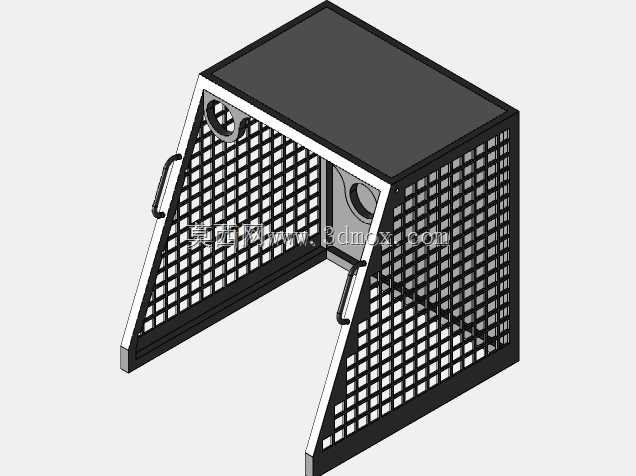

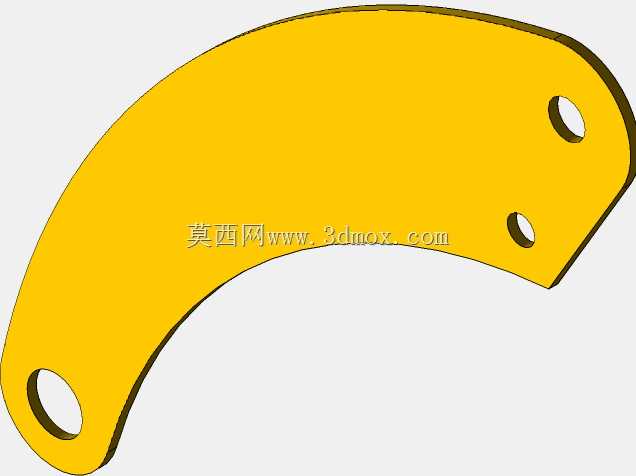

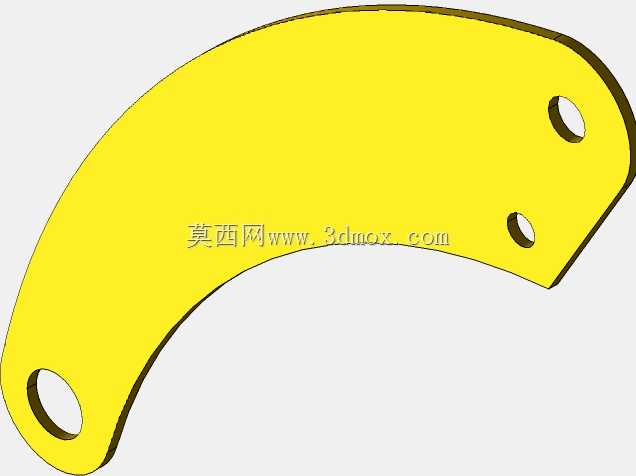

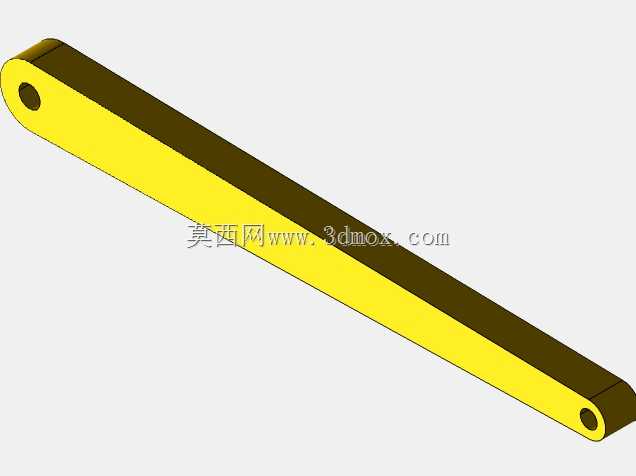

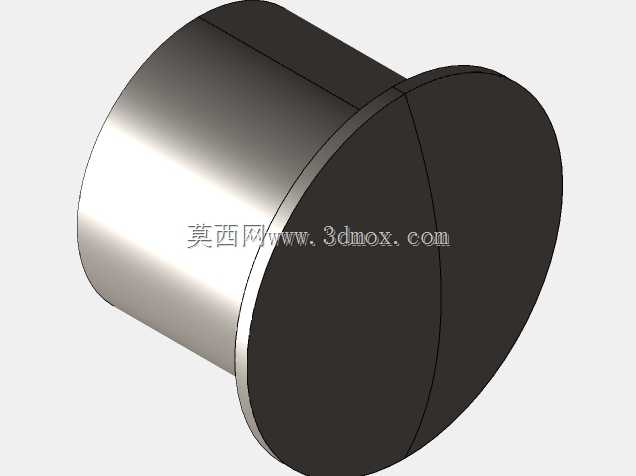

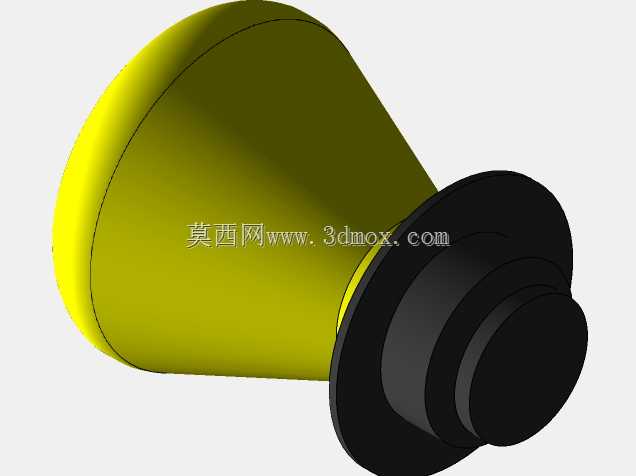

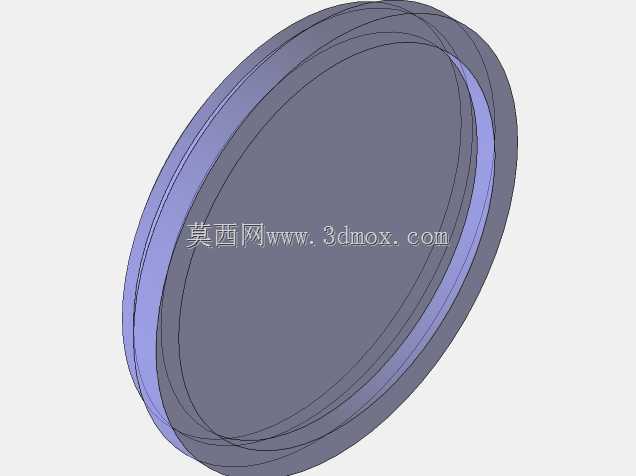

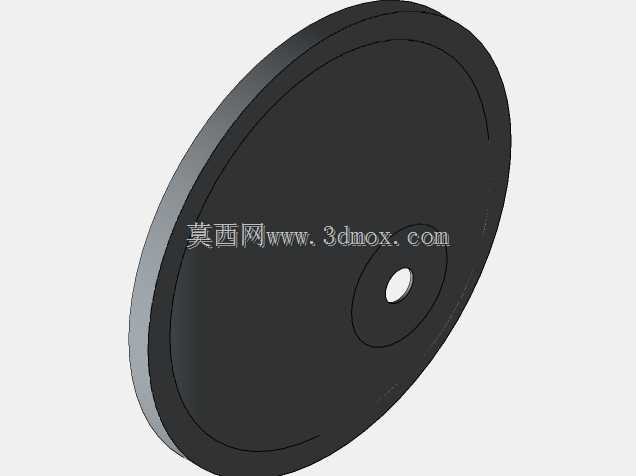

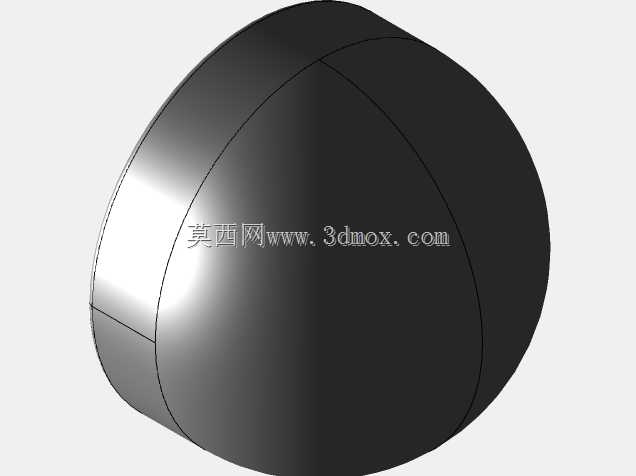

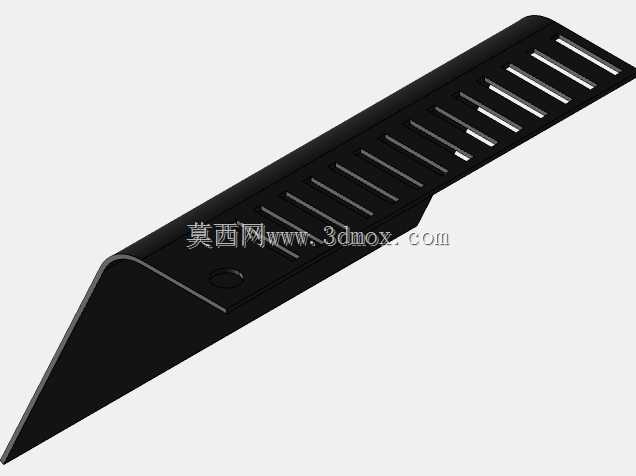

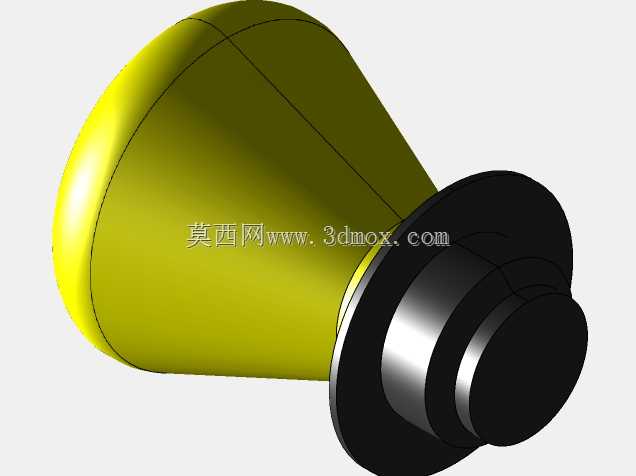

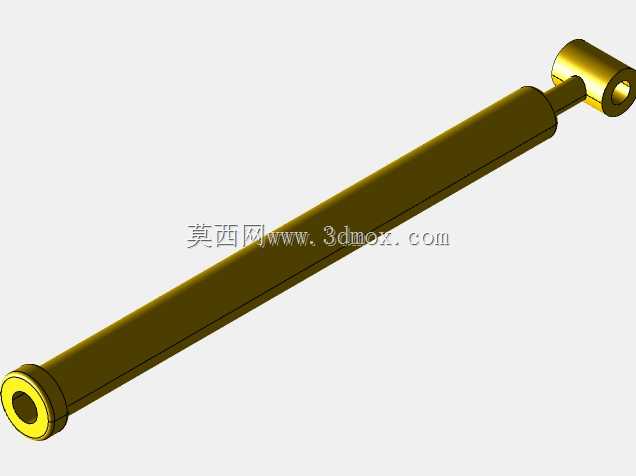

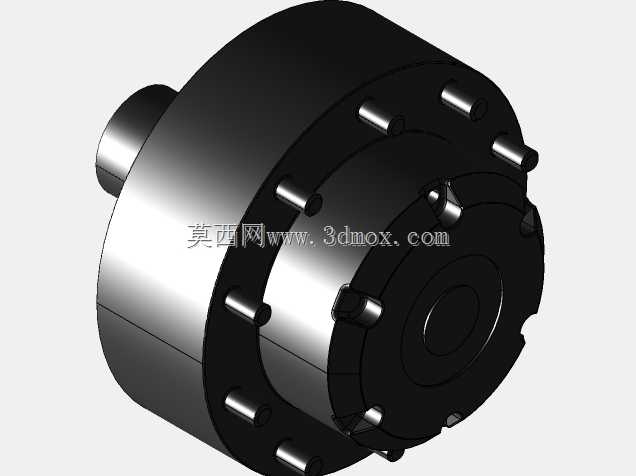

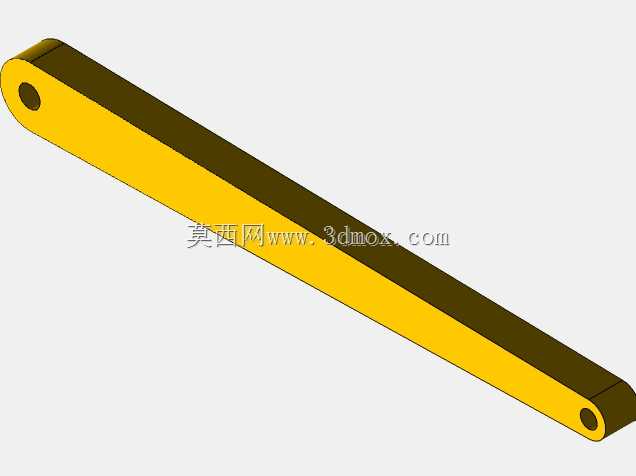

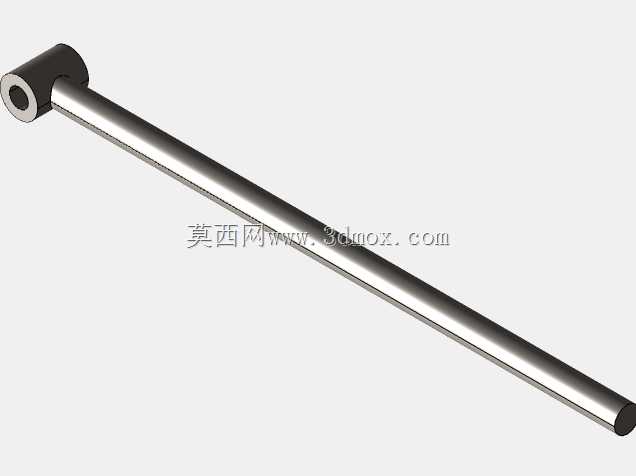

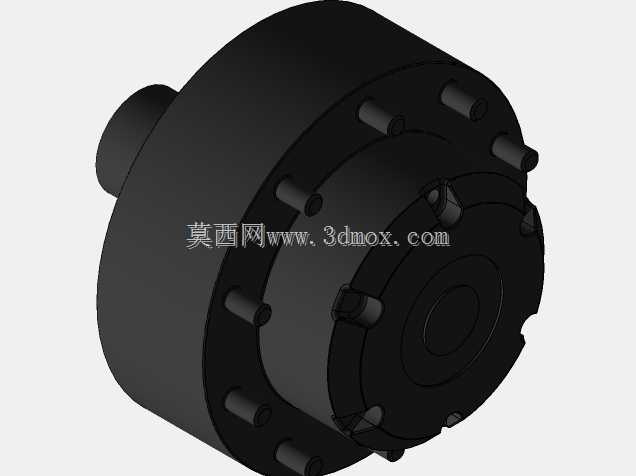

这款小型轮式滑移装载设备的结构设计，核心围绕狭小场地作业的灵活度需求展开，区别于大中型装载机的大轴距布局，整机采用短车身铰接式轮组布局，四轮贴近车身四角布置，可实现原地360度转向，适配厂房内部物料转运、市政巷道清障、园林土方整理、小型工地散料装卸等常规大型设备无法进入的作业场景。从结构设计逻辑来看，车身主体采用箱型焊接框架作为承载基体，动力舱、液压阀组安装位、驾驶操作区、工作装置连接耳座全部集成在该框架上，减少额外连接件带来的结构冗余，同时框架预留的检修开口可覆盖日常维保的核心部件拆装需求，无需大面积拆解外壳即可完成滤芯更换、管路紧固等常规操作。轮组采用大花纹越野轮胎配置，轮胎安装位的轮边距严格控制在车身外廓边界内，避免转向时轮胎超出车身剐蹭周边障碍物，轮组上方的护板结构可阻挡作业时飞溅的碎石、渣土击打车身侧部的液压管路。工作装置连接端采用标准快换接口结构，除常规铲斗外，可适配破碎锤、货叉、扫路辊、抱夹等多种属具，接口的安装销轴孔位同轴度公差控制在0.1mm以内，保证属具换装后的连接刚性，避免作业时出现旷量抖动。车身侧部的红色盖板为动力舱侧检修门，采用铰链翻转式结构，开合角度可达120度，完全开启后可露出整个动力舱的散热系统、燃油滤芯、液压油加注口等部件，盖板边缘设置密封胶条安装槽，闭合后可阻挡粉尘进入舱内，适配多粉尘的土方作业环境。整机的液压管路沿车身框架内侧的预留走线槽布置，管路转弯处全部采用标准管卡固定，避免作业颠簸导致管路相互摩擦破损，管卡的安装间距控制在300mm以内，长距离管路中间设置缓冲固定点，吸收设备作业时的振动冲击。从安装边界来看，整机宽度控制在1.2米以内，长度不含属具时不足2米，可直接通过常规民用住宅的单元门、厂房的标准人行通道，转场时可直接用小型货运皮卡装载，无需大型平板拖车运输，大幅降低跨区域作业的转场成本。设计过程中对整车重心做了反复校核，满载举升时重心始终落在四轮支撑面以内，即使在15度的坡地作业也不会出现倾翻风险，车身底部的最小离地间隙预留200mm，可通过工地常见的碎石堆、浅沟等不平整路面，不会出现底盘托底卡滞的问题。
