离心式电机鼓风机集成结构设计

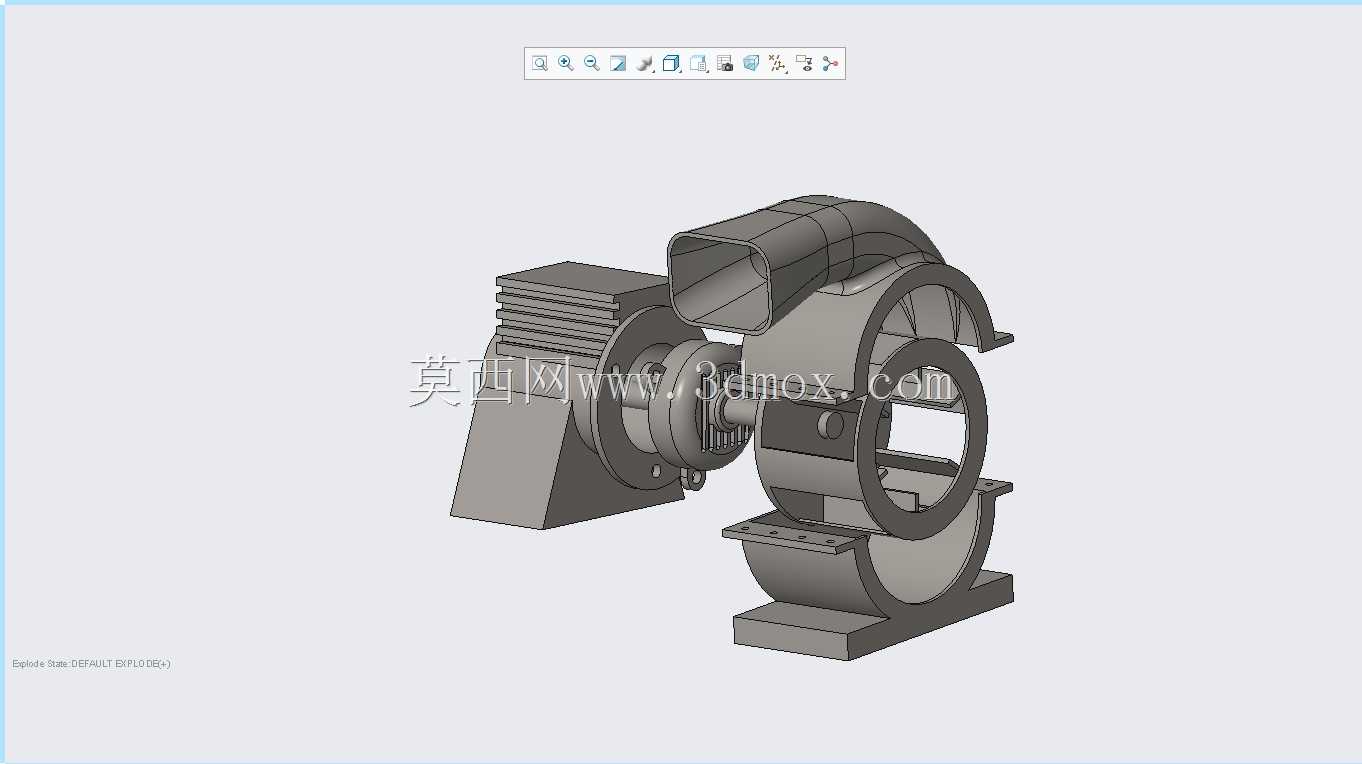

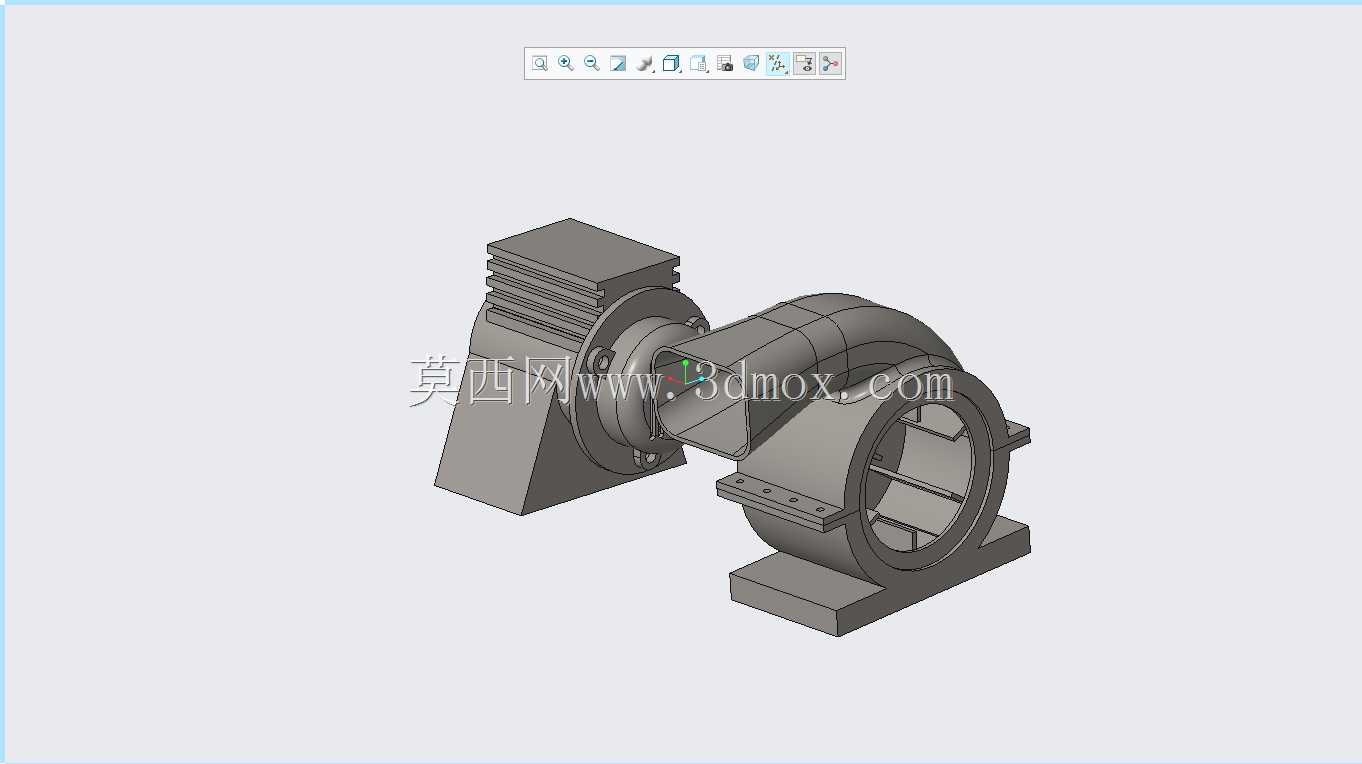

这套集成结构将驱动电机与离心风轮壳体做了同轴直连设计，省去了传统分体安装所需的联轴器、过渡轴承座等冗余部件，在工业现场的小型通风、设备散热、低压送风场景中适配性极强。从实际应用层面看，这类直连鼓风结构常被嵌入小型工业设备的冷却风道、车间工位局部送风系统、小型除尘机组的引风段，也可配套在烘干设备的热风循环回路中，相比皮带传动的鼓风结构，没有传动损耗、皮带张紧维护的问题，长期运行的稳定性更优。设计阶段优先考虑了安装边界的适配性，电机侧的方形安装法兰与风壳下方的一体式安装座预留了标准螺栓孔位，两个安装基准面的平行度公差控制在0.1mm以内，现场安装时不需要额外做适配工装，直接通过螺栓固定在设备机架或者安装基础上即可，整体安装占用的横向空间比同风量的分体式鼓风机组缩小近30%，对于安装空间局促的配套设备来说十分友好。结构细节上，电机输出轴直接延伸至风壳内部与离心叶轮连接，轴端做了密封槽设计，可配套骨架油封防止风壳内的气流夹带粉尘进入电机轴承腔，延长轴承的维护周期；风壳的蜗壳型线按照等环量流道设计，气流从轴向进风口进入后，沿蜗壳流道加速转向从径向出风口送出，出风口的法兰面做了加厚处理，可直接对接方形通风管道，不需要额外做变径转接。从建模逻辑来看，整个总成的零件配合完全按照实际装配约束搭建，电机的散热筋结构、风壳的加强筋布局、安装座的减重槽都做了完整还原，结构设计人员可以直接参考这套模型的安装尺寸做配套机架的开孔设计，也可以基于现有结构调整叶轮参数、风壳尺寸来适配不同的风量风压需求，选型人员也能通过模型直观判断设备的安装空间是否满足要求，避免现场安装时出现尺寸干涉的问题。
