工业料斗收集容器结构设计

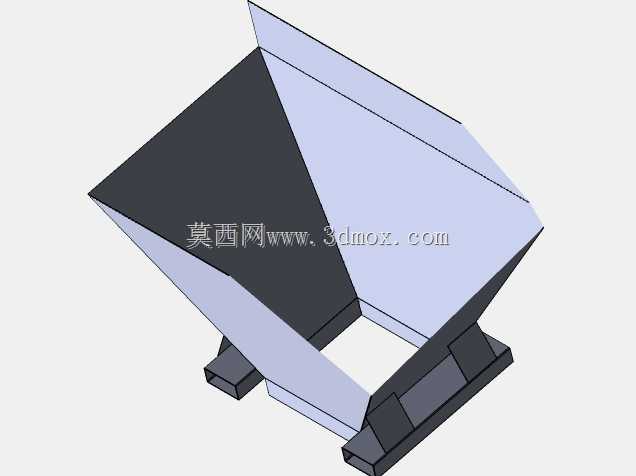

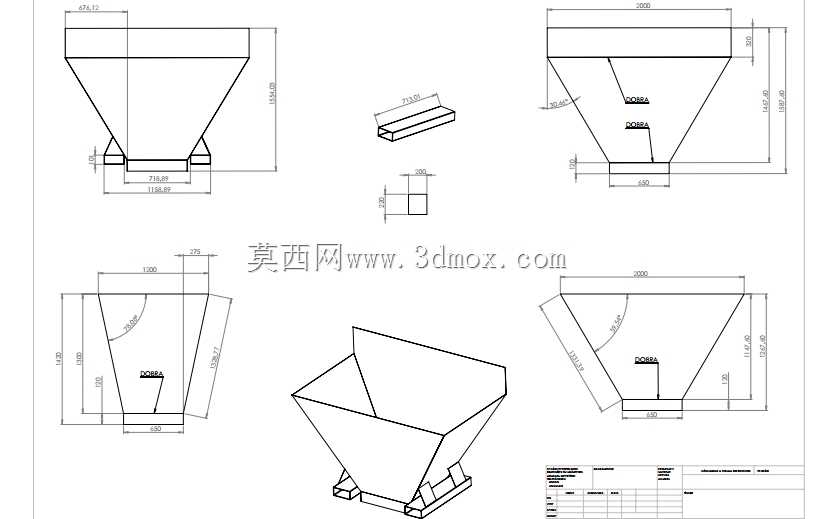

这类锥形料斗结构在散料处理生产线中应用十分广泛，从粮食加工、建材输送到化工粉体分装、五金零件收集工位都能见到它的身影，核心作用是承接上方来料，依靠锥形内壁的导向作用让物料依靠自重顺畅汇集到下方窄口出料端，避免散料堆积架桥，同时底部的支撑结构可以直接对接出料管路、振动给料机或者收集周转箱，完成物料的中转与定向输送。从设计逻辑来看，整体采用上宽下窄的截头方锥结构，顶部直边段是为了匹配上方来料口的安装尺寸，保证来料不会洒落到料斗外部，直边段预留的法兰边可以直接通过螺栓与上游设备出料端锁紧固定，不需要额外做转接结构。锥段的倾斜角度是整个设计的核心参数，角度设置需要匹配所输送物料的安息角，针对常见的颗粒状、粉状物料，锥壁倾斜角度大于物料安息角3到5度，就能保证物料不会粘附在锥壁上，不会出现积料堵料的问题，图中给出的多视角尺寸标注，明确了不同方向锥壁的倾斜角度，兼顾了不同流动性物料的适配性。底部的窄口出料端尺寸经过匹配计算，既不会因为开口过小导致出料不畅，也不会因为开口过大造成出料流量失控，出料端两侧设置的支撑脚结构，是为了给整个料斗提供稳定的安装支撑，支撑脚的开孔位置可以直接固定在设备机架或者安装平台上，抵消物料装载时的侧倾力矩，避免料斗满载时出现移位变形。附带的小尺寸钣金件是料斗的加强筋配件，焊接在锥壁与直边段的衔接位置，因为这个位置是应力集中区域，满载物料时锥壁会受到物料的侧向挤压力，加装加强筋可以提升整体结构刚度，减少薄板焊接结构的变形量。从安装边界来看，整体外形尺寸适配常规的中型散料处理工位，不需要占用过大的安装空间，顶部开口的宽度可以覆盖多数皮带输送机、螺旋输送机的出料端宽度，底部出料口可以快速对接常见规格的输料软管或者给料设备接口，整个结构采用薄板折弯焊接成型，加工工艺简单，不需要复杂的机加工工序，制作成本较低，同时内壁光滑无死角，日常清理维护十分方便，在散料中转、废料收集、成品分装等工位都能稳定发挥作用。设计时还考虑了不同安装场景的适配性，支撑脚的安装孔位预留了一定的调节余量，可以根据现场安装平台的实际情况微调固定位置，锥壁的厚度选择可以根据实际装载物料的密度调整，针对密度大的金属碎屑、矿石颗粒可以适当增加板厚，针对密度小的塑料粒子、粮食谷物可以采用较薄的板材降低整体自重。
