植保作业用五升空投储液箱体结构设计

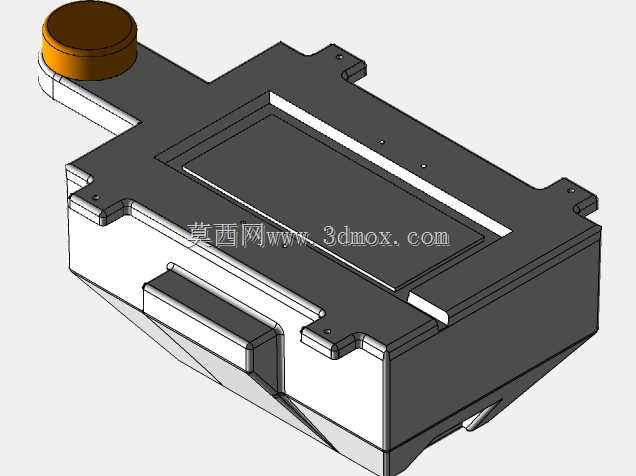

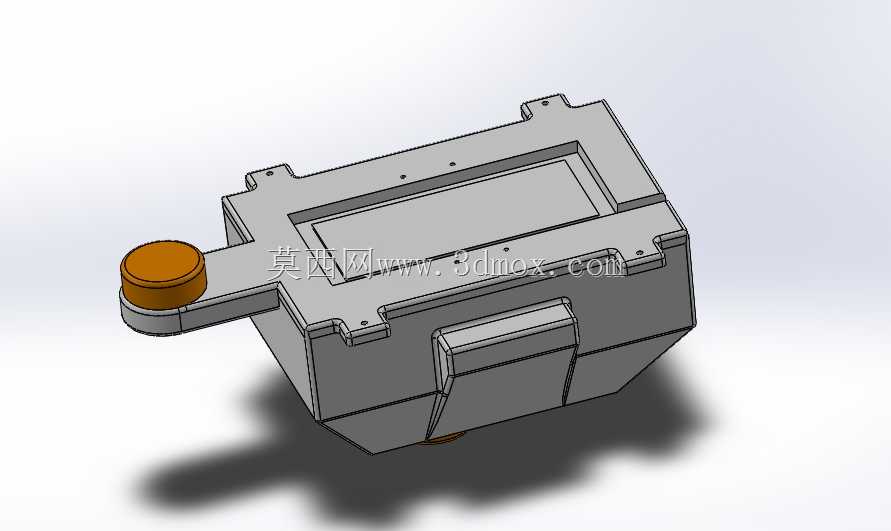

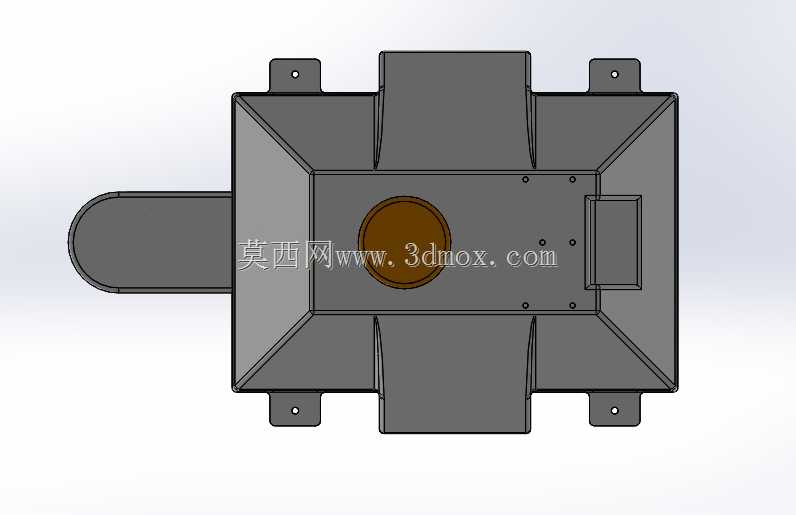

这款五升容量的储液箱体，主要适配多旋翼植保无人机的低空作业场景，在农林病虫害防治、作物叶面施肥、丘陵地带小块农田播撒药剂的作业环节中承担药液存储功能，区别于普通民用无人机的载荷结构，其设计全程围绕植保作业的实际工况展开。从安装边界来看，箱体四角延伸出带安装孔的固定耳片，孔位间距匹配主流多旋翼植保机的中心架安装孔距，安装时不需要额外改动机架原有结构，耳片厚度经过受力校核，能够承受飞行过程中满液状态下的惯性冲击，避免飞行中出现箱体移位、漏液的问题。箱体整体采用对称式伞形收拢结构，中部为矩形主储液腔，四个方向的斜向收拢面能够在无人机俯仰、横滚飞行时引导箱内液体向中心回流，大幅降低液体晃动带来的重心偏移，减少飞控系统的姿态修正负担，这一点在低空复杂风场作业时尤为关键，能有效提升飞行稳定性。箱体顶部预留的圆形加注口，口径适配常规植保作业的加药漏斗，加注时不容易出现药液洒漏，加注口周边做了下沉式密封槽设计，配合旋盖可以实现作业全程的密封，避免飞行中气压变化导致的药液渗漏。侧面延伸的独立腔室用于搭载液位检测模块的安装位，不需要在箱体上额外打孔改装，就能实时反馈剩余液量，方便地面操作人员规划作业航线，避免出现中途无液空飞的情况。设计过程中充分考虑了植保作业的药液兼容性，箱体内部转角全部做圆弧过渡，没有清洁死角，作业完成后可以直接用清水冲洗残留药剂，不会出现药剂沉积腐蚀箱体的问题，同时箱体的壁厚经过轻量化校核，在保证结构强度的前提下尽可能降低自重，提升无人机的有效载荷占比。箱体底部的平面结构可以直接贴合机架的中心安装板，分散满液状态下的载荷压力，避免长期使用出现箱体变形，各个安装耳片的位置避开了无人机的机臂安装位与电调走线空间，不会干涉整机的装配与线路布置。
