小型农用植保旋翼无人机结构设计

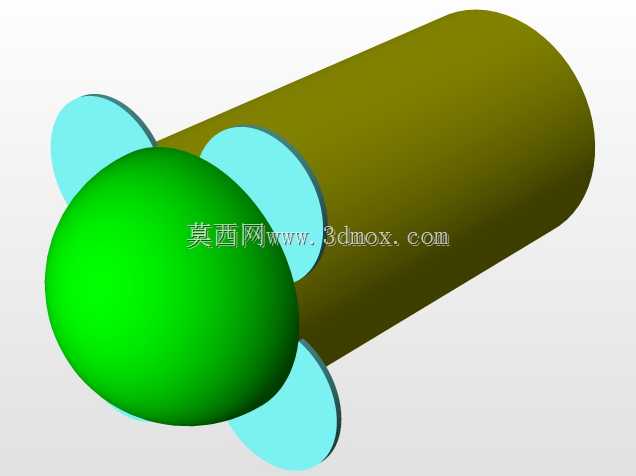

这款小型旋翼飞行器的结构设计，核心瞄准丘陵山地零散地块的植保作业场景，这类区域大型固定翼植保机难以进入，地面植保机械也受地形坡度、作物种植密度限制无法顺畅通行，这类小型垂直起降飞行器刚好填补了作业空白。从结构布局来看，整机采用柱形主承力机身设计，底部设置方形安装基座，可直接适配快拆式药箱、电池仓与飞控模块的安装，基座预留的安装孔位可兼容市面上主流的植保作业挂载件，不需要额外加工转接结构，降低田间作业的配件更换成本。顶部的半球形整流罩并非单纯的造型设计，其曲面弧度经过风阻优化，可降低低空飞行时的乱流干扰，同时将GPS天线、数传天线内置在整流罩内部，避免天线外露在作业过程中被作物枝叶剐蹭损坏。机身周向均匀布置的四个旋翼安装座，采用水平外延式布局，每个安装座的平面度公差控制在0.1mm以内，保证旋翼运转时的动平衡稳定性，减少飞行过程中的机体震动，避免震动传导至飞控模块导致飞行姿态失稳。设计过程中特意将旋翼安装位置与主机身保持足够的安全间距，避免旋翼下洗气流直接冲击机身侧面造成紊流，同时也防止作业过程中旋翼剐蹭到主机身挂载的管线。从安装边界来看，整机最大外径控制在400mm以内，机身主体高度350mm，方形基座尺寸为120mm*120mm，可直接放置在普通农用三轮车的储物舱内转运，不需要额外定制运输固定架。作业时的有效载荷控制在1.5kg以内，可搭载低容量雾化喷头完成小范围地块的农药喷施、叶面肥播撒作业，也可更换挂载模块完成农田墒情监测、作物长势拍摄等辅助作业。机身柱形结构内部预留了足够的走线空间，所有电源线、信号线都可从机身内部穿行，避免线材外露被田间的秸秆、树枝勾挂，外部仅保留必要的快拆接口，日常作业后的清洁维护也更加便捷，只需要擦拭机身表面与旋翼即可，不需要拆解复杂的外露结构。旋翼安装座采用耐磨工程材质制作，在田间起降遇到轻微磕碰时可产生一定的形变缓冲，不会直接断裂损坏，降低日常作业的维护成本。
