Eppley PSP日射强度计精密结构设计

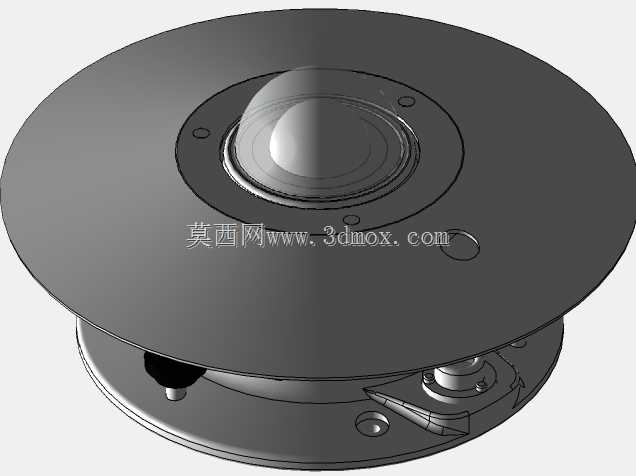

在地面气象观测、太阳能资源评估、建筑热工测试、农业生态监测等场景中，太阳总辐射的精准测量是核心数据采集环节，Eppley PSP日射强度计作为该领域应用广泛的测量设备，其结构设计直接决定了户外长期运行的稳定性与测量精度。从结构设计逻辑来看，该设备采用双层圆盘式主体架构，上层为感应测量端，核心的半球形透明罩采用高透光耐候材质设计，既能够保证全波段太阳辐射无遮挡抵达内部感应元件，又能隔绝外界降水、沙尘、温度骤变对感应核心的干扰，半球形曲面设计也可减少户外积灰、积雪附着，降低日常维护频次。上层圆盘的法兰面预留了对称分布的安装定位孔，可配合水平调节组件完成安装面的水平校准，保证感应面始终保持水平状态，避免因安装倾角带来的测量余弦误差。下层圆盘为电路与接线腔体，侧面预留了防水航插接口，可直接对接户外数据采集系统的信号线缆，腔体内部做了密封隔层设计，能够阻挡户外潮气、凝露侵入内部电路模块，满足IP67级别的户外长期防护要求。上下两层圆盘之间通过环形支撑结构连接，既预留了足够的走线空间，也保证了整体结构的抗风载能力，可承受沿海、高原等强风区域的户外安装工况。从安装边界来看，该设备整体为矮圆柱式外形，安装底座适配标准气象观测场的辐射观测支架，安装时需保证感应面距离地面1.5米标准高度，周边无固定遮挡物，其底座的安装孔位可兼容现有主流辐射支架的安装尺寸，无需额外加工转接件即可完成替换安装。设计过程中重点考量了温度补偿结构的布局，感应元件周边设置了温度均衡环，可减少设备本体与环境温度差带来的测量漂移，同时整体结构的热容经过匹配设计，能够快速跟随环境温度变化，降低温度滞后带来的测量误差。设备底部的水平调节支脚配合内置的水准泡，可在现场安装时快速完成水平校准，无需额外携带校准工装，大幅提升野外站点的安装效率。
