MPX5010GP压力传感元件结构设计

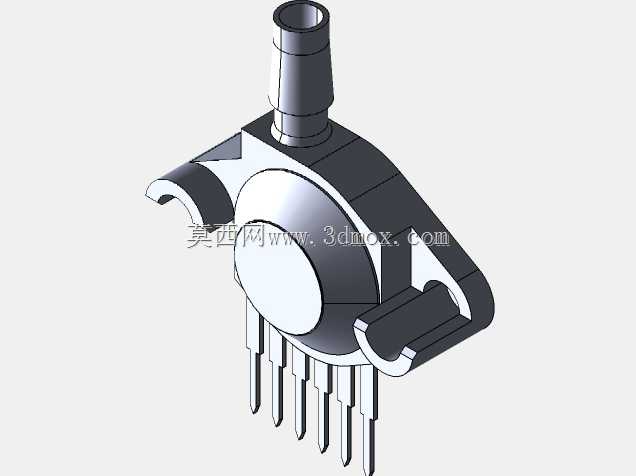

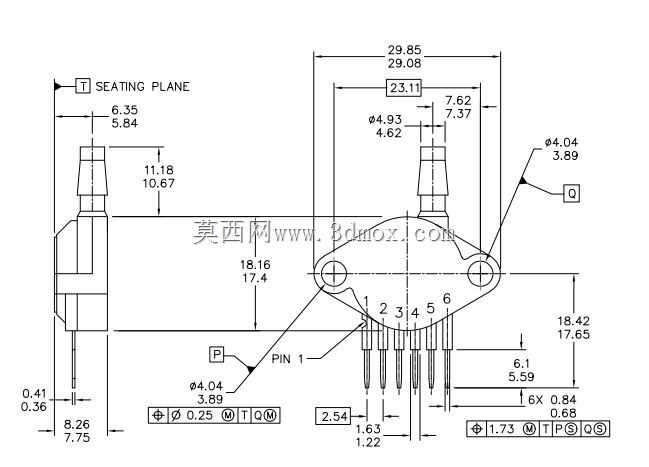

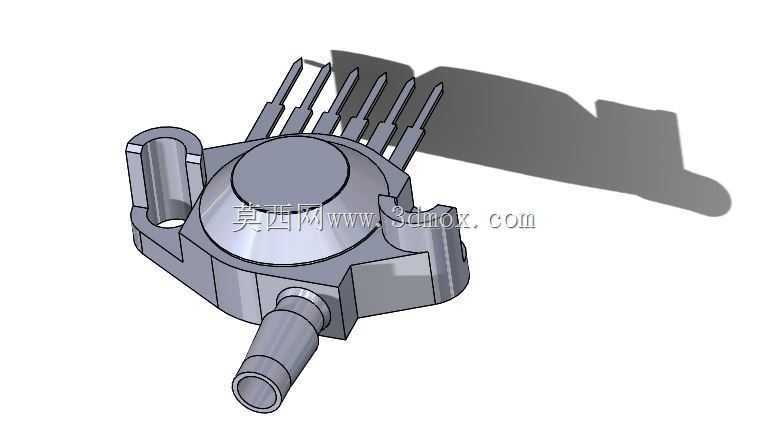

该压力传感元件主要面向低压气动检测场景设计，可覆盖最高1.45PSI的正压检测量程，适配民用消费电子、小型气动设备、医疗呼吸类设备的气压采集需求，在实际应用中可直接对接设备气路完成压力信号到电信号的转换，为设备的压力闭环控制提供实时数据支撑。从结构设计层面来看，元件采用侧出式气嘴结构，气嘴为标准圆柱插管式设计，可直接匹配常规内径的柔性气管，插接后依靠气管自身弹性即可完成密封，无需额外加装密封接头，能大幅降低终端设备的装配工序复杂度。元件主体采用上盖与基座扣合的封装结构，上盖为圆弧穹顶造型，既可以为内部的压力感应芯片提供足够的防护空间，避免外部挤压直接作用于感应芯体，也能在注塑成型阶段减少材料内应力，提升封装结构的长期稳定性。引脚采用单侧直插排布方式，共6根引脚沿元件一侧等距排列，引脚间距符合常规直插元件的焊盘设计规范，可直接适配PCB板的波峰焊工序，焊接时无需额外定制治具，能适配常规电子加工产线的生产流程。在安装边界设计上，元件主体一侧设置有带通孔的定位凸台，可通过M2规格的螺丝将元件直接固定在设备壳体或PCB板上，避免设备运行过程中的振动导致引脚脱焊或气嘴脱落，定位凸台的高度与气嘴伸出长度做了匹配设计，固定后气嘴中心高度与设备气路接口中心高度保持一致，可减少气管弯折带来的气路阻力变化。建模过程中对元件的所有外部轮廓做了装配公差预留，气嘴外径、引脚间距、定位孔中心距均按照实际元件的量产公差做了偏移处理，导入整机装配时可直接完成干涉检查，无需二次调整尺寸。该类压力传感元件在选型时需要重点关注气路连接的密封性与引脚的焊接可靠性，建模时还原了元件根部的应力释放结构，引脚与基座衔接位置做了圆弧过渡处理，可避免焊接或插拔气管时的应力直接传递到封装内部，损坏内部的信号处理电路。在小型制氧设备、气动按摩器械、智能家居的风压检测场景中，该结构的传感元件可直接嵌入气路布局，无需额外设计安装支架，能有效压缩设备的内部空间占用，同时直插式的引脚设计可减少接线工序，提升整机组装效率。
