可转位机夹式铣刀盘结构设计

项目分类:3D模型 发布时间:2021-08-17 ID:237337
  • 可转位机夹式铣刀盘结构设计

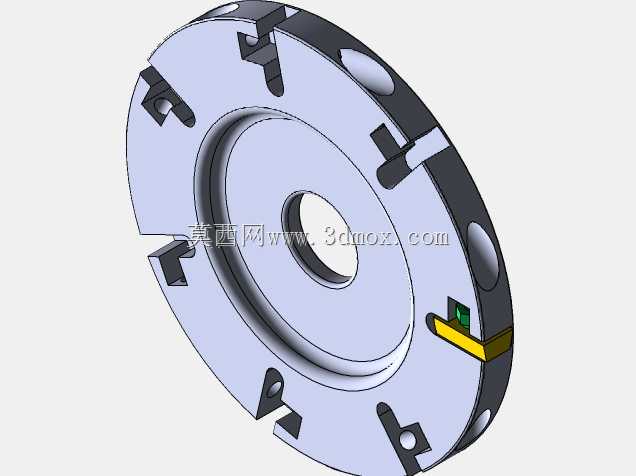

这款盘状切削刀具主要适配立式加工中心、数控铣床等金属切削设备,多用于平面铣削、台阶面开粗、铸件飞边去除等加工场景,在普通钢件、铸铁、有色金属的批量铣削工序中应用广泛。刀盘本体采用合金钢材质经调质处理加工而成,整体为圆盘式结构,中心设置同轴安装通孔,可直接与机床主轴端面的定位止口配合,通过内六角螺栓穿过中心孔完成锁紧固定,安装时需保证刀盘端面与主轴端面的贴合度控制在0.02mm以内,避免高速旋转时出现端面跳动超差的问题。刀盘周向均匀分布多个刀片安装槽位,每个槽位设置独立的定位基面与锁紧结构,刀片采用楔块压紧式固定,无需额外焊接刀头,刀片磨损后可直接松开锁紧螺钉转动刀片更换切削刃,或者直接替换同规格刀片,无需对刀盘整体进行修磨,能大幅减少换刀辅助时间,适配APKT16系列硬质合金可转位刀片,单刃磨损后不影响其他刃口的正常使用。刀盘本体上分布的多个弧形减重孔,既可以降低刀盘整体重量,减少主轴高速旋转时的动平衡负载,也能在铣削过程中为切削液提供导流通道,让切削液更顺畅地到达切削区域,带走切削产生的热量,降低刀片切削温度,延长刀片使用寿命。设计过程中重点考虑了刀片的安装角度,每个刀槽的轴向倾角与径向倾角经过匹配计算,保证切削时刀片以合适的切入角接触工件,减少切削冲击,避免崩刃问题,同时周向槽位的等分精度控制在0.01mm以内,保证每个刀片的切削负载均匀,避免单刃过载导致的异常磨损。刀盘的外径、安装孔直径、端面定位止口尺寸均符合通用机夹铣刀的安装标准,可直接替换同规格的传统焊接式铣刀盘,不需要对机床主轴连接结构做任何改装,适配绝大多数常规数控铣削设备的安装接口。实际加工使用时,可根据工件材料特性调整进给参数与切削转速,加工铸铁类工件时可适当提高线速度,加工钢件时配合切削液冲屑,能获得更稳定的加工表面质量,同时刀盘的刀体结构具备足够的刚性,在大切深开粗工序中不会出现明显的振刀问题,可满足常规机械加工车间的批量铣削作业需求。
