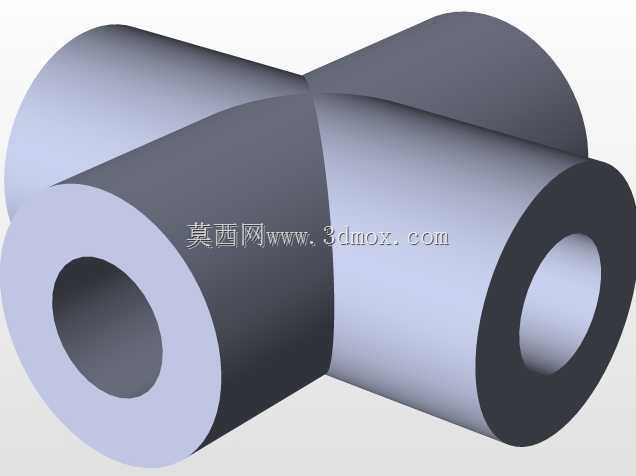

等径正交贯通空心回转连接管件

这类正交贯通的空心回转结构，在流体输送管路系统、气动回路布设、小型液压支路搭建场景中十分常见，主要承担两路等径直交管路的连通转接作用，介质可在两个垂直方向的空心通道内无阻碍流通，不会出现通径突变带来的流阻骤升问题。从结构设计逻辑来看，两个空心筒段采用等外径、等内径的参数匹配，正交相贯位置做了平滑的曲面过渡处理，没有尖锐的应力集中棱边，在承受内部介质压力或者外部管路安装载荷时，相贯线位置的应力分布更均匀，能有效降低长期使用下的疲劳开裂风险。做结构建模时，优先采用回转特征生成单段空心筒体，再通过正交布尔运算完成主体合并，相贯位置的曲面要做连续性校验，避免出现碎面、褶皱影响后续的工程图导出或者仿真分析。实际选型安装时，要注意两个筒段的端面均为垂直于自身轴线的平整切面，可直接对接同通径的硬管或者快插接头，安装边界要预留出两个垂直方向的管路排布空间，避免和周边其他零部件产生装配干涉。筒壁厚度的取值要匹配对应管路的额定工作压力，若用于低压气动回路可适当减小壁厚降低整体重量，若用于有一定压力的液体输送场景则要校核壁厚的承压能力，必要时可在相贯位置外侧增设加强筋结构提升整体刚性。这类结构没有额外的活动部件，属于固定式连通配件，日常使用中基本不需要维护，只要安装时保证端面密封到位，就能长期稳定工作。建模过程中要保证两个筒体的同轴度、正交垂直度公差，避免后续加工或者3D打印制作时出现通道偏心、对接面错位的问题，两端的空心通道要保证全程通径一致，不能出现建模残留的凸台或者缩径问题影响介质流通效率。
