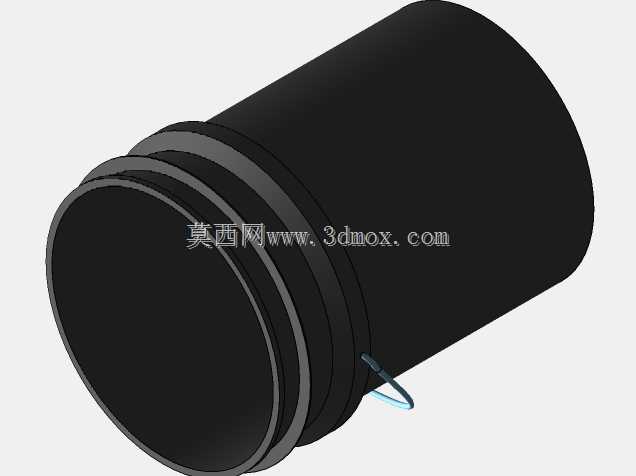

带拉环密封结构5加仑桶体三维造型

在流体存储、物料转运的日常生产场景里，这类5加仑规格的桶体是车间、仓储、户外作业环节中出现频率极高的容器单元，很多人对它的认知停留在普通盛装容器层面，但从结构设计角度拆解，每一处细节都对应实际使用中的痛点解决。先看实际使用场景，小批量润滑油分装、车间切削液临时存储、户外施工的涂料盛装、甚至实验室非危化试剂的周转，都会用到这个容积规格的容器，5加仑的容量刚好匹配单人可搬运的重量上限，不会因为容积过大导致搬挪时重心失控，也不会因为容积过小需要频繁更换容器，适配绝大多数非大宗物料的短周期存储转运需求。从功能特性来看，桶口位置的多层阶梯凸缘结构是核心设计点，多层环筋一方面可以和配套的桶盖形成多道密封配合，避免盛装易挥发、易洒漏物料时出现渗漏，另一方面环筋的凸起结构可以在桶盖压装后形成轴向限位，防止搬运过程中桶盖受挤压脱落。桶身侧面靠近桶口位置的小型拉环结构，并非装饰件，实际使用中既可以配合挂钩实现桶体的临时悬挂固定，在倾斜倒料时也可以作为辅助受力点，让操作人员更好控制倒料的流速与角度，避免物料倾洒。设计思路上，桶身采用等壁厚直筒结构，没有多余的异形凸起，一方面是降低注塑或者滚塑成型的工艺难度，减少成型过程中壁厚不均导致的变形问题，另一方面直筒结构在堆叠存储时可以更好贴合，提升仓储空间的利用率，桶底的内凹结构刚好可以和下方桶体的桶口凸缘配合，堆叠时不会出现滑移倾倒。关于安装与边界尺寸，这类桶体的外径通常控制在300毫米以内，整体高度在400毫米左右，桶口的多层凸缘尺寸是和行业通用的密封盖完全适配的，不需要单独定制配套密封件，桶身的壁厚根据盛装物料的密度调整，常规盛装水基类物料时壁厚在2毫米左右即可满足强度要求，如果盛装有机溶剂类物料，会适当增加壁厚并调整材质，但结构尺寸保持通用规格，方便不同场景下的配件互换。很多新手建模时容易忽略桶口环筋的倒角处理，实际生产中如果环筋位置没有做R1左右的圆角过渡，压装桶盖时很容易割伤密封胶圈，导致密封失效，同时桶身和桶底衔接的位置也要做足够大的过渡圆角，避免盛装物料后应力集中在衔接位置导致桶体开裂。另外桶口的端面平面度有严格要求，平面度误差控制在0.3毫米以内，才能保证和桶盖的密封面完全贴合，不会出现局部渗漏的问题，拉环的安装位置距离桶口端面的距离控制在30毫米左右，这个位置刚好是操作人员握持倒料时手指自然能够到的位置，不会因为距离过远导致施力不便，也不会因为距离过近影响桶盖的安装拆卸。
