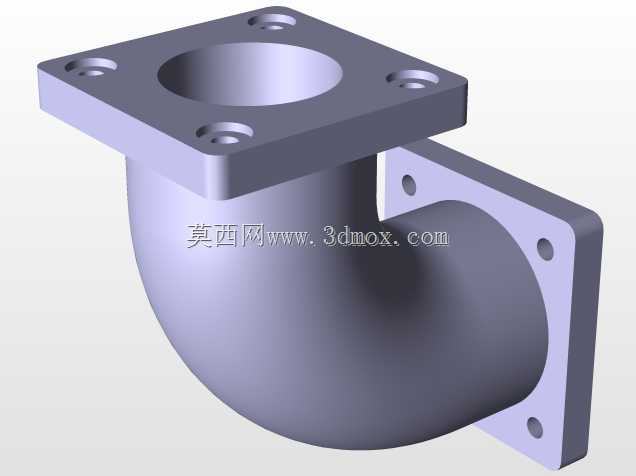

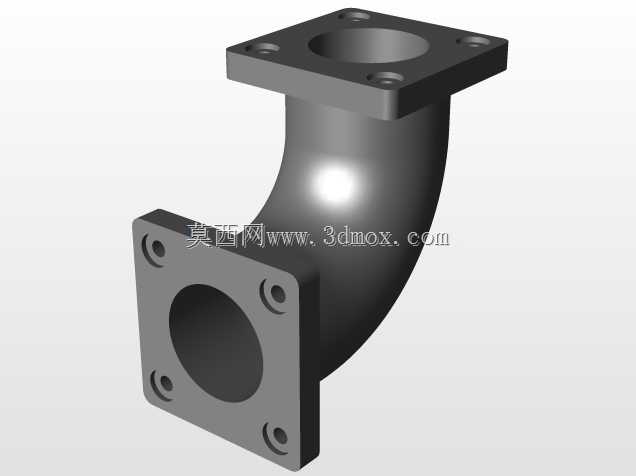

带方形安装法兰的90度弯管接头结构

这款90度弯管接头在流体输送系统中承担着管路转向衔接的核心作用，常见于工业液压站油路排布、车间压缩空气管网布设、化工介质输送管线改造、中小型水处理设备管路组装等场景，能够在有限安装空间内完成管路直角转向，避免直管强行弯折带来的通径缩窄、应力集中开裂等问题。从结构设计来看，两端均采用方形法兰安装结构，法兰面均匀分布四个螺栓过孔，安装时可通过螺栓将接头两端分别与对应管路端的法兰盘锁紧，法兰贴合面可加装密封垫片实现静密封，相比螺纹连接的弯头，法兰式结构的承压能力更强，拆装维护时无需转动整段管路，尤其适合大通径、固定排布的硬质管路连接场景。弯管段采用圆弧过渡结构，转弯处的曲率半径经过合理匹配，既不会因曲率过小造成介质流动阻力陡增，也不会因曲率过大占用过多安装空间，内壁光滑过渡无突变台阶，能减少介质输送过程中的压损，同时避免杂质在转弯处沉积堵塞。设计过程中需要重点校核弯管段的壁厚强度，结合管路额定工作压力、介质腐蚀属性确定壁厚取值，两端法兰的螺栓孔中心距需要与对接法兰的安装尺寸完全匹配，法兰端面与弯管轴线的垂直度公差需要控制在合理范围内，避免安装后出现密封面贴合不严导致的渗漏问题。安装边界方面，接头整体占用空间由两端法兰的外轮廓尺寸、弯管转弯半径共同决定，排布管路时需要预留出螺栓拆装的操作空间，法兰外侧需要留出足够的扳手操作余量，弯管外侧需要避开其他设备的干涉区域，同时要考虑管路工作时的振动位移，预留少量的形变余量。接头的通径尺寸与两端法兰的公称通径保持一致，法兰厚度根据承压等级计算确定，螺栓孔的孔径比配套螺栓直径大1-2mm，补偿安装时的少量位置偏差，弯管与法兰的连接位置采用圆角过渡，减少应力集中，提升长期承压使用的结构可靠性。
