大型轨道传送带用特种链轮结构设计

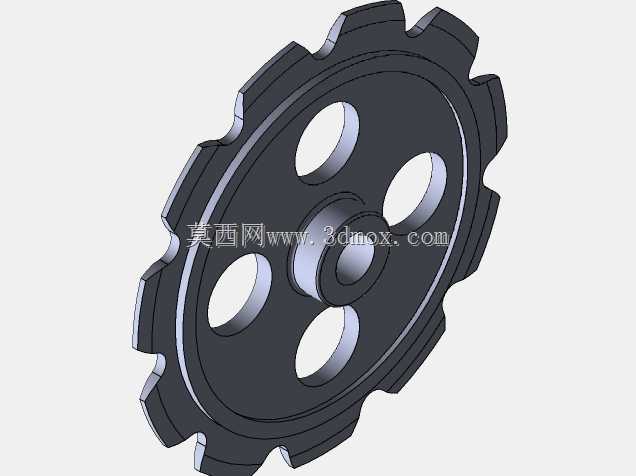

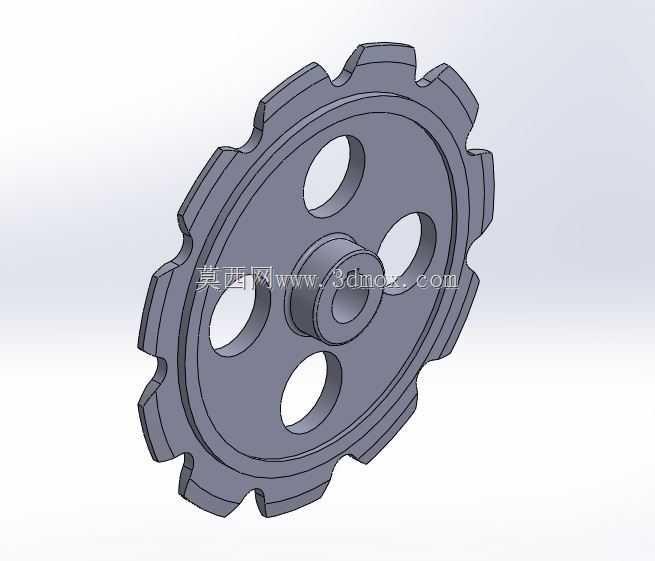

在散料输送、重型工件流水线转运的场景里，常规标准链轮往往难以适配大跨距、高负载的轨道传送带工况，这类工况下链条张紧行程大、运行过程中存在持续的冲击载荷，普通齿形的链轮容易出现跳齿、齿面异常磨损甚至断齿的问题，这款特种链轮正是针对这类应用场景做的定向结构优化。从结构设计逻辑来看，齿形部分没有采用常规的标准滚子链链轮齿廓，而是结合轨道传送带配套的输送链节距、链板外侧啮合接触面做了齿形修正，每个齿的啮合导向段做了加长圆弧过渡，能抵消链条运行中因轨道安装误差、负载波动带来的横向偏移，避免啮合卡滞。轮体部分采用了辐板式减重设计，四个均匀分布的减重孔在不降低轮体整体抗弯、抗扭强度的前提下，有效降低了轮体自重，减少链轮转动时的转动惯量，降低驱动端的启动负载。中心的轮毂部分做了阶梯式凸台设计，凸台的端面可以作为安装定位基准，和传动轴的轴肩贴合后能保证链轮的轴向安装精度，避免运行中出现轴向窜动，轮毂内孔可根据不同的传动轴径、键槽规格做适配调整，安装边界上，轮体外径、齿根圆直径、轮毂长度、安装孔位的同轴度公差都控制在机械传动件的通用精度范围内，能直接适配多数大型轨道传送带的主动轴、从动轴安装位，不需要对原有设备的机架、轴系做额外改造。实际运行过程中，这款链轮的啮合接触面积比标准链轮更大，单位面积的接触应力更小，在重载、连续运行的工况下齿面磨损速率更低，能有效延长输送线的维护周期，减少停机更换配件的时间成本。轮体的齿根部分做了圆角过渡处理，避免应力集中，在承受冲击载荷时不会出现齿根断裂的问题，辐板和轮毂、齿圈的连接位置都做了圆弧过渡，消除加工过程中可能出现的应力集中点，提升整体结构的疲劳强度。针对传送带运行中可能附着的散料、粉尘，齿槽的深度和宽度做了适度放大，即使有少量物料颗粒落入齿槽，也不会在啮合过程中被挤压在齿面和链板之间，造成齿面的磨粒磨损或者链条卡滞。
