大开口式玉米排种盘结构设计

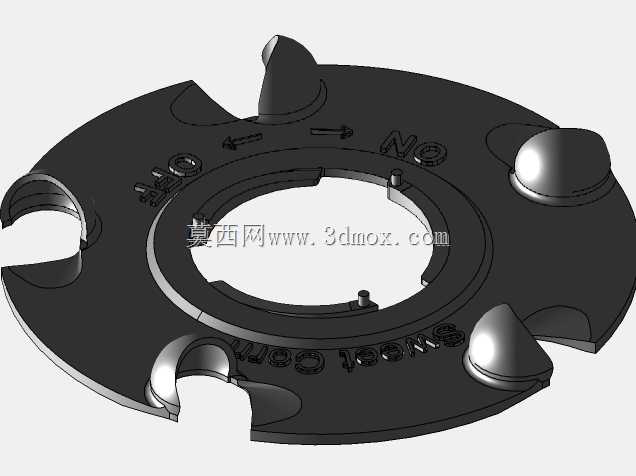

在小地块玉米精量穴播作业场景中，排种盘作为手持或小型牵引式播种器的核心执行部件，其型孔结构直接决定了充种、清种、投种全流程的作业可靠性，不少市售常规甜玉米排种盘因型孔开口尺寸偏小，作业时极易出现籽粒卡滞、漏播，或是清种阶段剐蹭掉完整籽粒的问题，既造成种子浪费，也会导致田间出苗密度不均，后续补苗额外增加人工成本。这款排种盘在设计阶段就针对常规结构的痛点做了定向优化，首先调整了型孔的开口轮廓尺寸，将开口宽度与深度按照常规杂交玉米、甜玉米籽粒的三轴尺寸统计值做了适配，单型孔可稳定容纳1粒饱满玉米籽粒，同时开口边缘做了圆弧过渡处理，避免充种时剐蹭种皮造成籽粒破损，清种阶段也不会因为开口间隙过小卡滞多余籽粒，从结构上减少了漏播、重播的概率。盘体采用圆盘式薄型结构，中心设置定位安装环，环上预留的定位凸台可与播种器的驱动转轴精准配合，安装时无需额外做适配加工，直接卡入转轴定位槽即可完成周向固定，盘体的外圆直径、中心安装孔的孔径与深度均匹配主流小型手动播种器、电动手持播种器的安装腔边界，替换原有排种盘时无需改动播种器的其他结构，直接拆装更换即可。盘体表面模压的方向标识可在安装时快速确认旋转方向，避免装反导致型孔充种逻辑失效，沿盘体周向均匀分布的多个型孔，按照播种器的行走轮转速、株距要求做了等角度排布，作业时随转轴匀速转动，充种区型孔经过种腔时完成籽粒填充，转到清种区时靠自重与柔性刮种件清除多余籽粒，转到投种位时籽粒靠自重落入导种管，完成单粒播种动作。设计过程中针对型孔的入种倒角做了反复验证，倒角角度过小会导致充种时籽粒难以滑入型孔，倒角过大则会在清种阶段带起多余籽粒造成重播，最终选定的倒角参数可在常规作业转速下保证充种率稳定在较高水平，同时盘体的厚度控制在合理范围，既保证了作业时的结构强度，不会因为种腔籽粒的挤压、刮种件的摩擦出现变形，也不会因为厚度过大增加不必要的转动阻力，适配手动播种器时操作手感更轻盈，长时间作业也不会增加额外的劳动强度。
