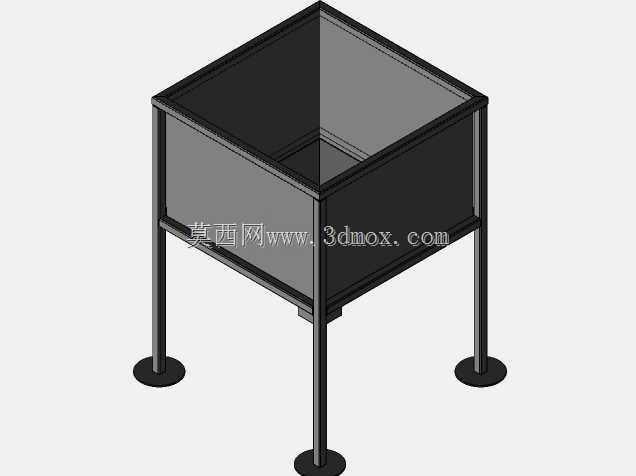

工业生产用方形支腿储料料仓结构

这类带支腿的方形敞口料仓，多布置在生产线前端的物料供给工位，常见于小型零件加工、食品分装、塑胶原料输送等场景，用来暂存待加工的颗粒状、小块状散装物料，依靠重力让物料从底部出料口自然下落，衔接下方的输送或者计量设备，不需要额外配置复杂的动力送料结构，就能实现连续的物料供给，减少人工频繁补料的工作量。

从结构设计来看，仓体采用方形直壁加底部收口的形式，直壁段可以最大化利用安装空间的平面区域，相比同占地面积的圆形料仓，方形结构在靠墙布置或者多台并排安装时，不会出现相邻设备间的三角空隙，空间利用率更高；底部的锥形收口角度经过合理核算，能保证常见流动性的散装物料不会在仓壁积料，避免出现架桥堵料的情况，出料口的尺寸适配常规的小型振动送料器或者溜管接口，不需要额外做转接法兰改造就能直接对接下游设备。

支撑结构采用三根均布的圆管支腿，底部搭配圆形地脚盘，安装时可以通过地脚螺栓直接固定在车间水泥地面或者设备平台上，支腿的高度预留了足够的下方操作空间，方便安装出料控制闸门、或者对接小型输送装置，不会出现下方空间不足无法布置后续工位的问题。仓体的边框做了折边加强处理，避免长期装料后仓壁出现鼓胀变形，敞口的上边缘做了外翻边设计，既可以提升仓口的结构强度，也能避免补料时物料从仓边洒落。

建模时需要重点关注仓壁的厚度匹配，常规小型料仓采用2-3mm的钢板焊接即可满足强度需求，支腿与仓体的连接位置需要做三角加强筋，避免满料状态下支腿受力变形；安装边界上，这类料仓的占地尺寸多在600mm见方以内，总高度控制在1米上下，不需要预留太大的安装空间，适合小型生产线的紧凑布局，仓体的敞口设计也方便操作人员随时观察内部的物料余量，及时补料，不需要额外加装料位检测装置就能直观判断储料情况，对于小规模生产场景来说，维护成本极低，没有复杂的易损部件，长期使用只需要定期检查支腿的固定螺栓是否松动即可。
