75型挠性螺旋钻锚轴承拱板组件

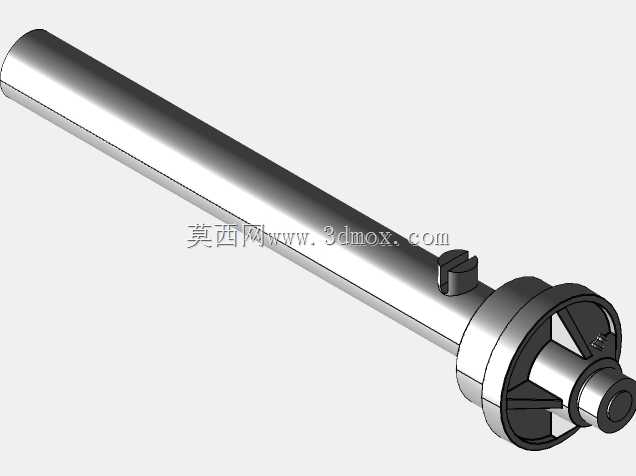

该组件应用于挠性螺旋输送钻进给系统的末端执行部位，是钻进作业中承担轴向定位、扭矩传递与径向支撑的核心替换部件，适配75型规格的螺旋输送钻具，常见于岩土锚固、浅层地质钻孔、小型螺旋输送给进的施工场景中，在巷道锚护、边坡加固、小型物料螺旋给进作业里，该部件直接决定钻具进给过程的同轴度与运转稳定性。从结构设计来看，长轴段采用等直径光轴构型，表面做光滑过渡处理，减少进给过程中与导套之间的摩擦阻力，轴身预留的卡位凸台用于和进给驱动套配合，传递旋转扭矩的同时限制轴体轴向窜动；末端的轴承集成结构采用辐条式支撑构型，在保证支撑刚度的前提下尽可能降低组件自重，拱板结构贴合轴承外圈安装，承担钻进过程中产生的径向载荷与冲击载荷，避免轴承外圈在交变载荷下出现跑圈问题。设计过程中优先考虑了井下或野外施工的拆装便捷性，轴端的定位结构采用快拆式卡位设计，无需额外专用工具即可完成轴承组件的更换，适配施工现场快速维保的需求。安装边界上，长轴段的直径与配套导套的内径采用间隙配合，配合公差控制在滑动配合区间，既保证轴体可以顺畅轴向进给，又不会因间隙过大出现摆振；末端轴承组件的最大外径与钻具外筒内径匹配，安装后拱板与筒壁之间预留足够的排渣间隙，避免钻进过程中岩屑或物料卡滞轴承部位。功能层面，该组件将钻具的旋转支撑与轴向进给导向集成在同一轴体上，替代了传统分体式轴承座加导向轴的结构，减少了装配累积误差，拱板结构同时兼具轴承限位与刮除轴面粘附杂物的作用，在输送粘性物料或钻进含泥岩层时，可避免杂物进入轴承滚道造成卡滞。实际选型应用中，需要注意轴段长度与进给行程的匹配，保证最大进给行程下轴体不会从导套中脱出，轴承部位的润滑通道在设计时做了内置处理，可适配脂润滑的长期运转需求，减少日常维护频次。辐条式的轴承支撑结构在保证强度的同时，允许钻进过程中产生的少量岩屑从辐条间隙通过，避免积渣造成的组件憋卡，长轴表面的粗糙度控制在适合滑动摩擦的区间，降低长时间往复进给的磨损量，延长组件的整体使用寿命。
