双联轧机传动连接组件结构设计

项目分类:3D模型 发布时间:2021-08-17 ID:237399
  • 双联轧机传动连接组件结构设计
  • 双联轧机传动连接组件结构设计
  • 双联轧机传动连接组件结构设计
  • 双联轧机传动连接组件结构设计
  • 双联轧机传动连接组件结构设计
  • 双联轧机传动连接组件结构设计
  • 双联轧机传动连接组件结构设计
  • 双联轧机传动连接组件结构设计
  • 双联轧机传动连接组件结构设计
  • 双联轧机传动连接组件结构设计
  • 双联轧机传动连接组件结构设计
  • 双联轧机传动连接组件结构设计
  • 双联轧机传动连接组件结构设计
  • 双联轧机传动连接组件结构设计
  • 双联轧机传动连接组件结构设计
  • 双联轧机传动连接组件结构设计

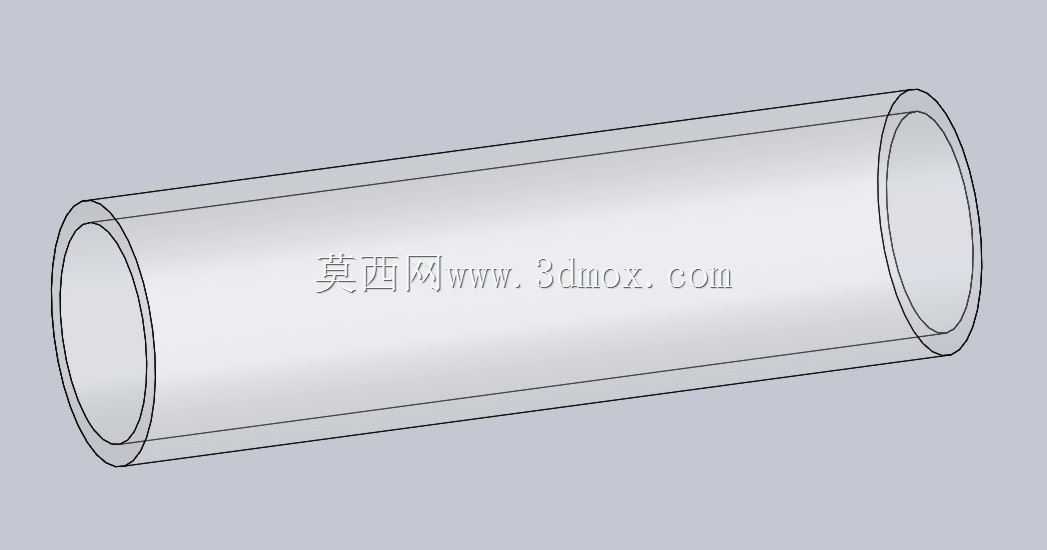

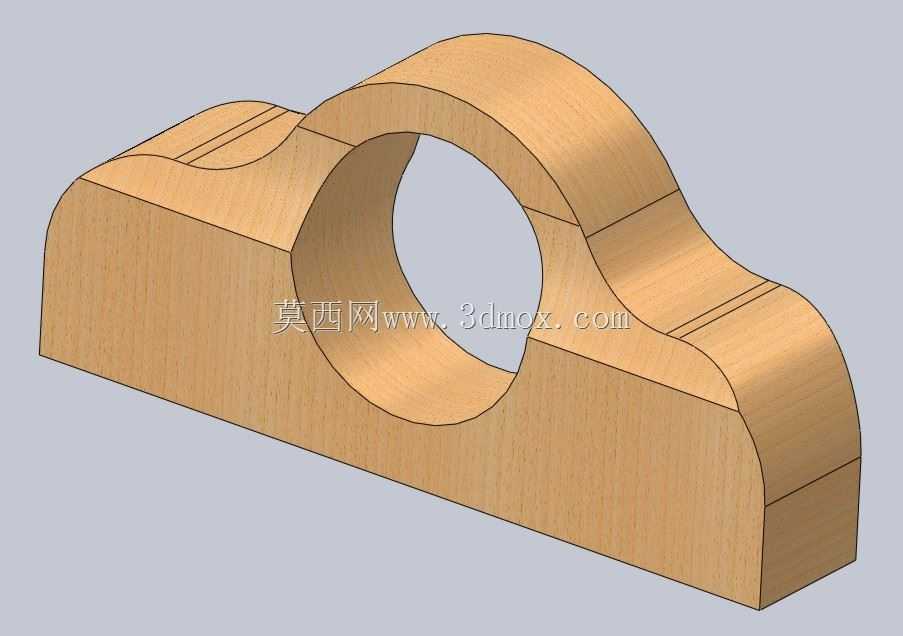

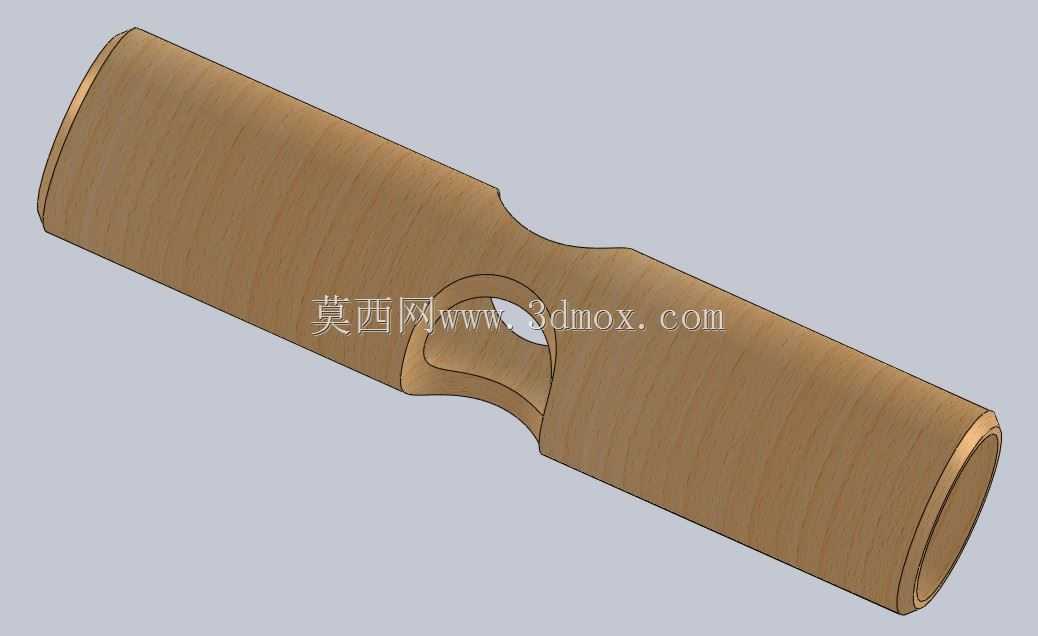

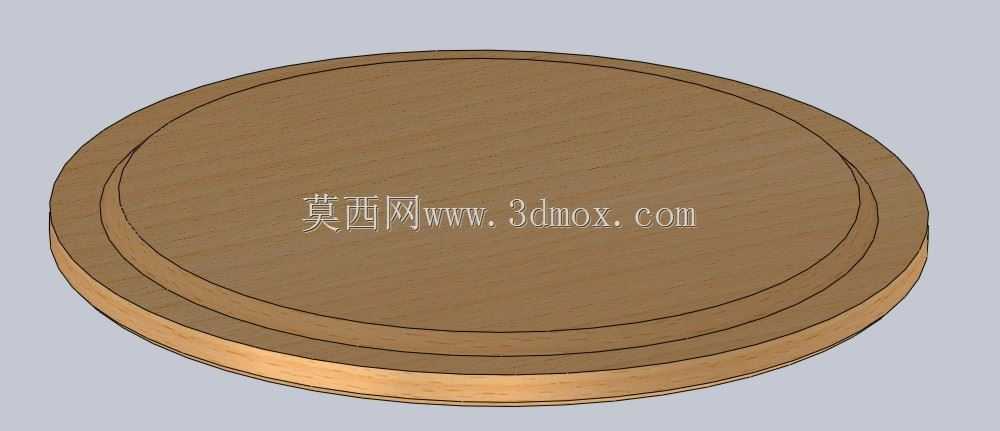

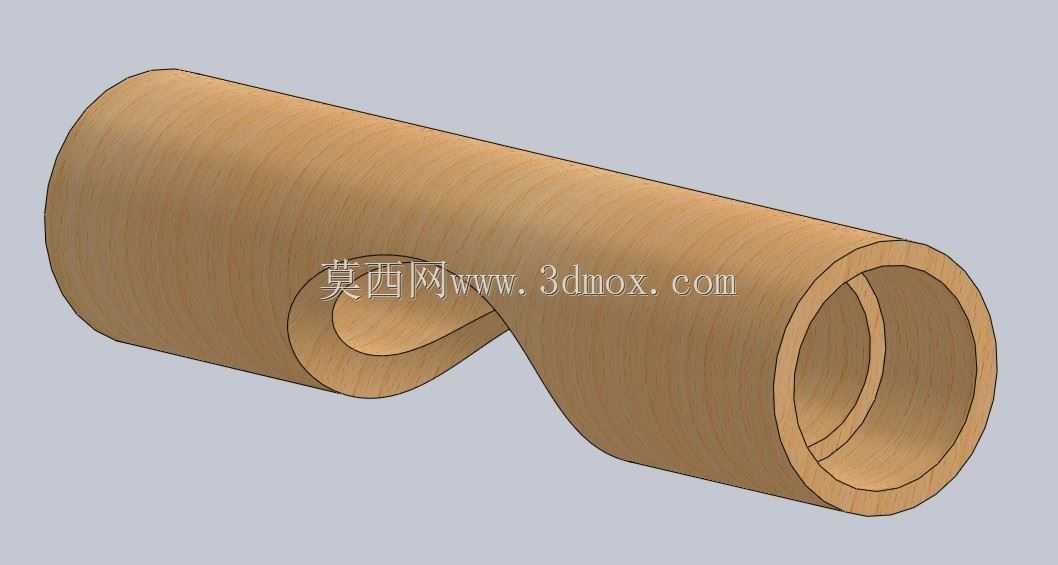

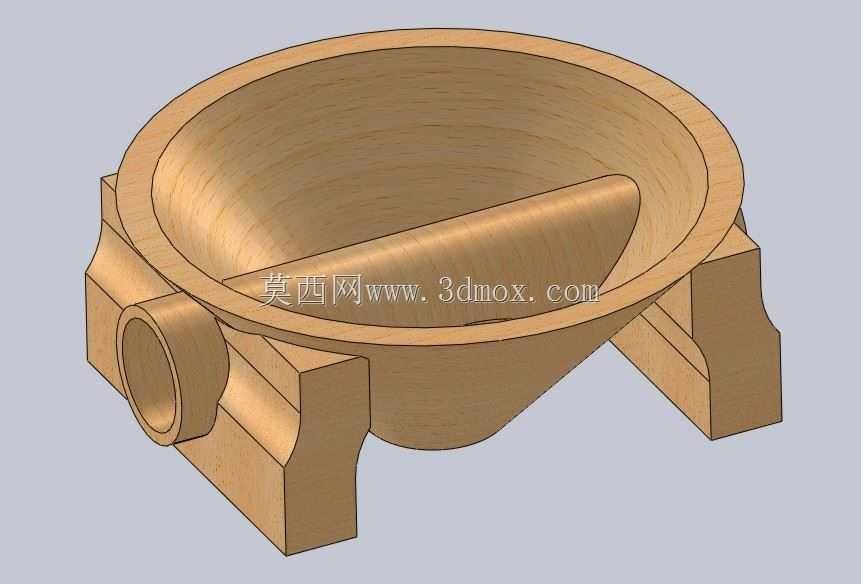

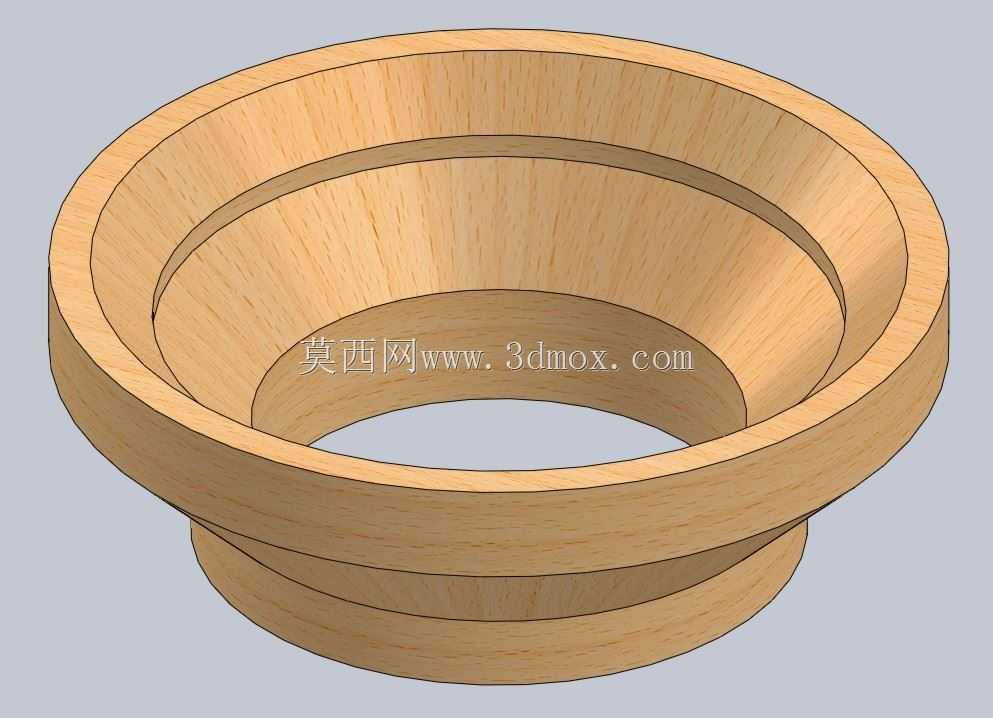

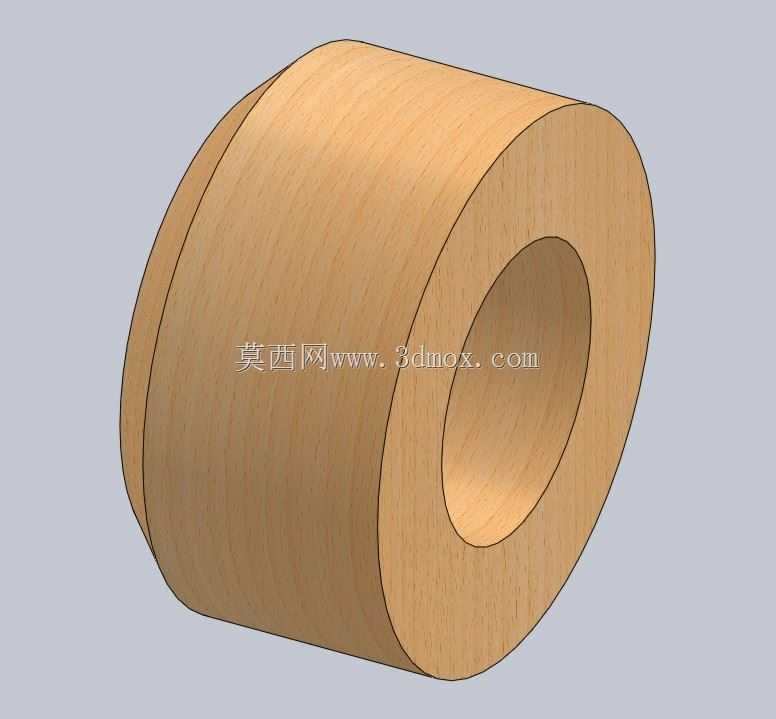

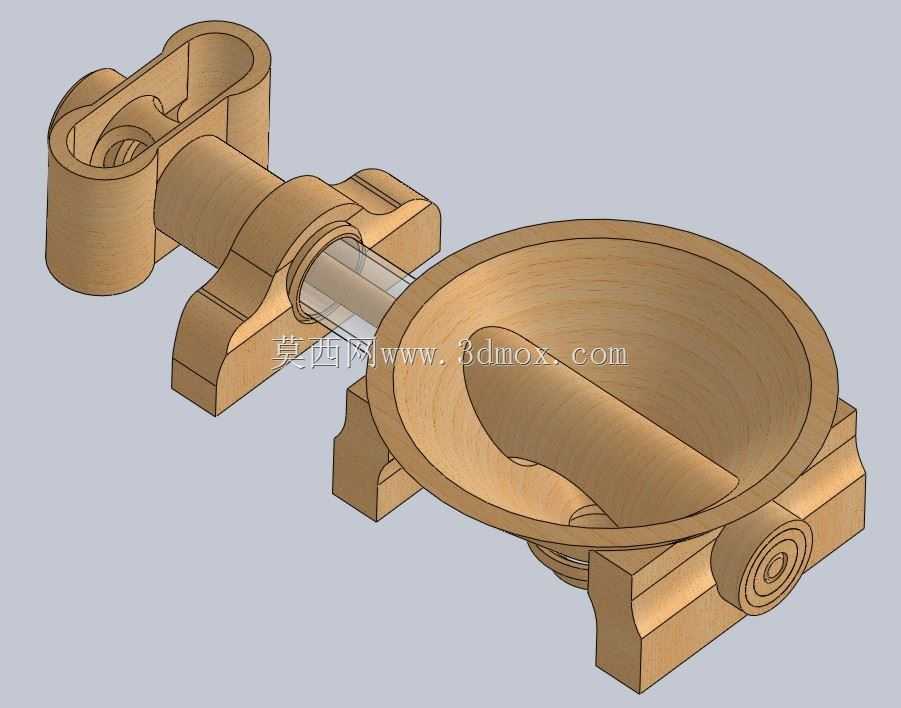

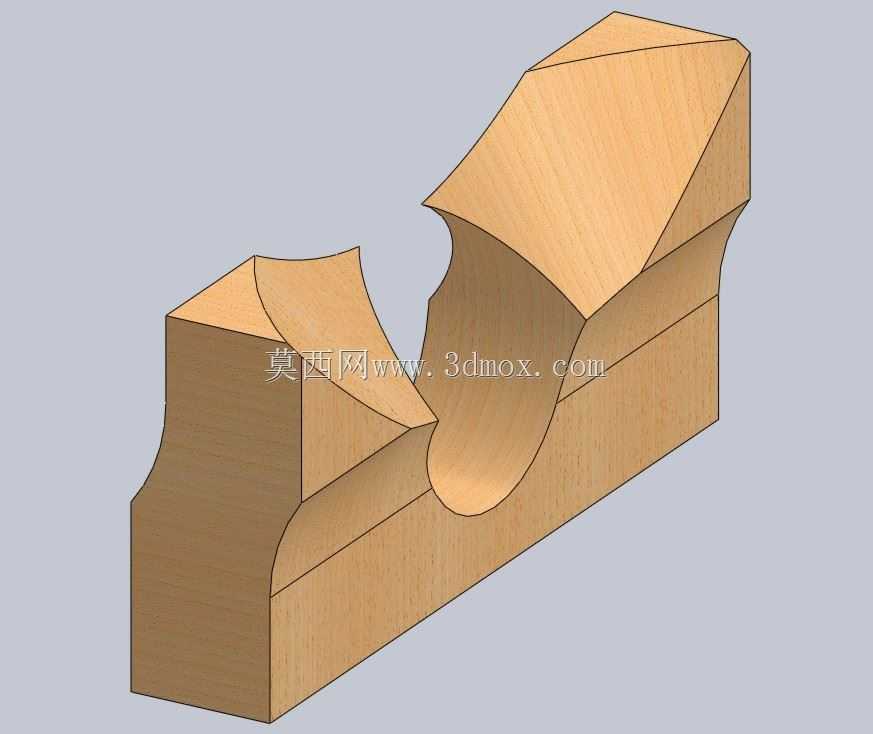

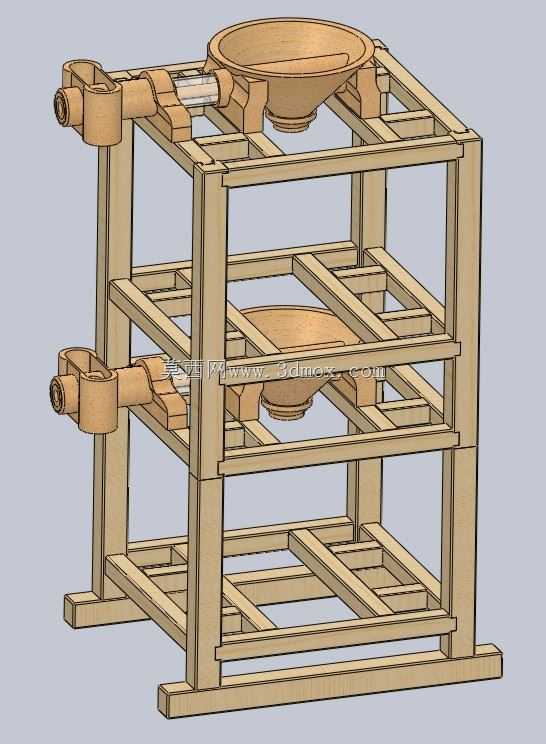

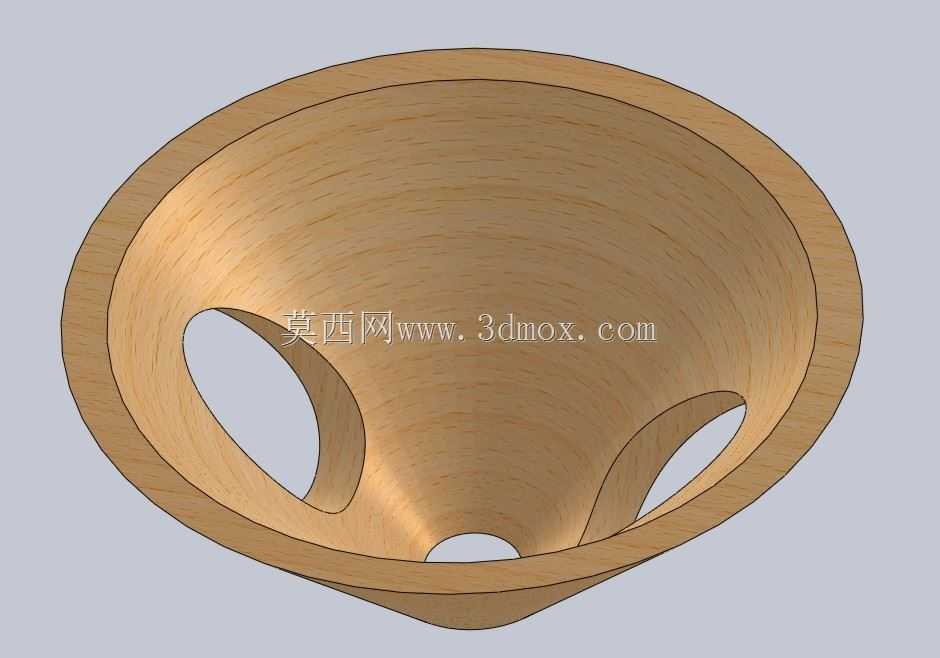

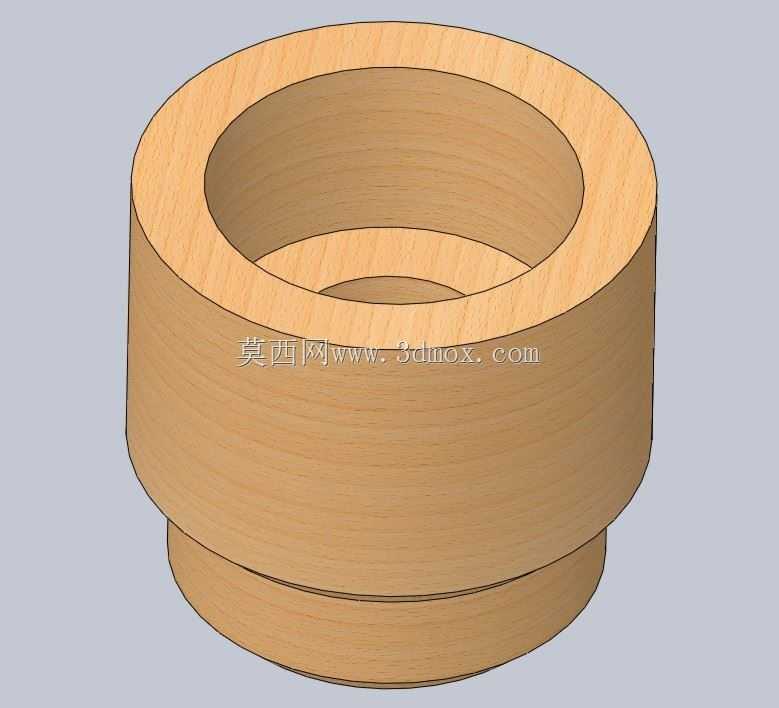

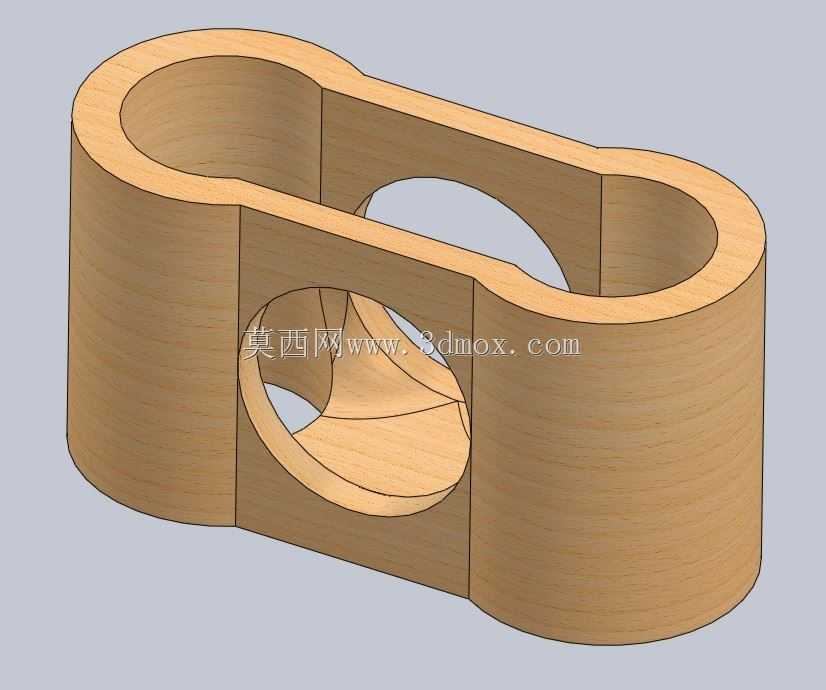

在冶金轧制生产线的连续作业场景中,这类双联轧机的配套连接组件,承担着动力传递与工位衔接的核心作用,区别于单机架轧机的独立传动结构,该组件需要同时匹配两组轧辊的动力输入输出,还要衔接下游螺旋输送机构的进料端,解决轧制过程中坯料输送与轧机动作的同步匹配问题。从实际产线运行的需求出发,设计时首先要考虑组件的安装边界,其轴向安装尺寸需要适配现有双联轧机机架的预留安装位,径向轮廓不能干涉轧辊冷却水管道的排布,底部支撑脚的安装孔位完全对应机架上的现有螺纹孔,不需要对原有设备做额外改造就能直接替换原有易损连接部件。组件的功能设计上,一端的筒状连接结构直接对接轧机的输出轴端,采用剖分式抱紧结构来传递扭矩,避免键连接长期受冲击载荷出现的键槽崩裂问题;中间的传动轴段做了变径处理,在满足扭矩传递强度的前提下缩减了轴身重量,降低高速运转时的转动惯量,减少轧机启停过程中对传动链的冲击;另一端的盘状衔接结构直接对接螺旋输送机的进料口,内部的导流曲面完全贴合坯料的出料轨迹,避免轧制后的高温坯料在衔接位置出现卡滞、堆料的问题。设计过程中针对螺旋输送机的轴承安装位做了集成化处理,没有采用独立的轴承座分体安装结构,而是将轴承安装位直接整合在连接组件的支撑基座上,既减少了装配时的同轴度调整工作量,也能避免分体结构长期受振动出现的位置偏移,保证螺旋输送轴的运转精度。组件上的复合模块集成了传动装置的连接接口,不需要额外加装转接法兰就能匹配不同功率等级的驱动电机输出端,适配不同轧制规格下的动力输出需求。从结构细节来看,所有受力过渡位置都做了圆角卸荷处理,避免轧制过程中的交变载荷在应力集中位置引发结构疲劳开裂,支撑基座的加强筋排布完全顺着载荷传递路径设置,在不增加整体重量的前提下提升了基座的抗变形能力,即使在满负荷轧制的冲击载荷下,组件的形变量也能控制在传动精度允许的范围内,不会因为结构变形导致传动卡滞或者连接松脱。这类组件在实际使用中,除了应用在双联轧机的出料端衔接,也能适配同类型的双工位金属加工设备的传动衔接场景,只需要调整两端连接部位的配合尺寸,就能快速适配不同规格的设备安装需求,降低备件的储备品类,减少产线运维的配件管理成本。
