波纹板单坡顶临时办公活动板房结构

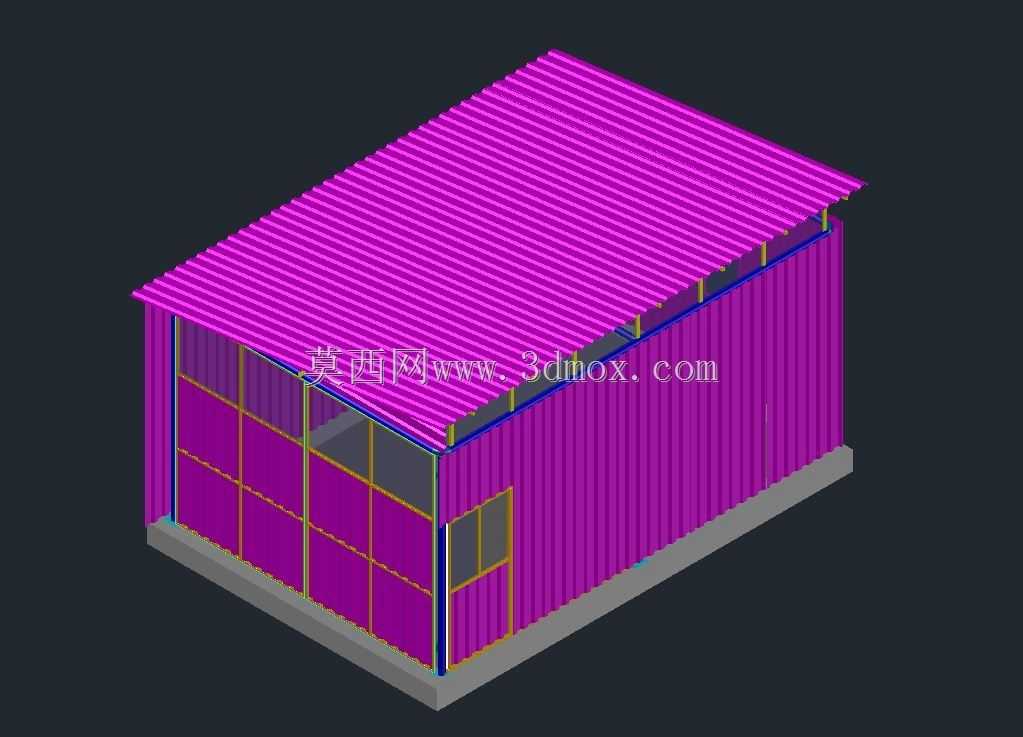

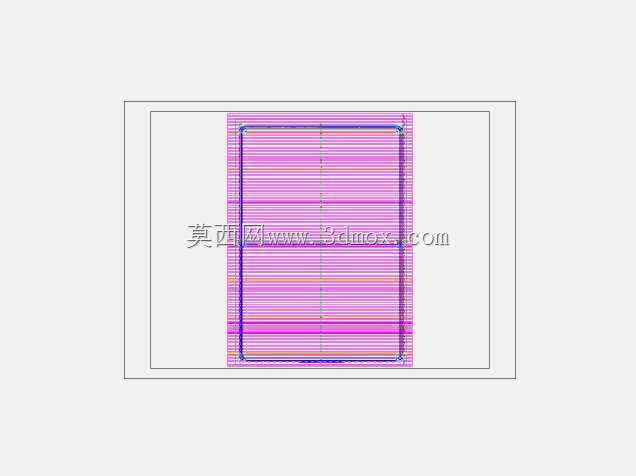

这款临建板房结构，主要面向工地临时办公、户外作业人员临时值守、短期项目现场配套用房这类场景设计，整体采用彩钢波纹板作为围护主材，搭配型钢框架做受力支撑，在满足快速搭建需求的同时，兼顾了基础的围护防护性能。从结构设计逻辑来看，底部设置了通长的混凝土基座找平层，既可以隔绝地面潮气向上渗透，也能为上部钢框架提供平整的安装基准面，避免场地不平整带来的框架安装应力集中问题。围护结构的波纹墙板采用竖向排布方式，波纹的凸起方向顺着竖向设置，雨水落在墙面后可以顺着波纹凹槽快速向下排导，不会在墙板接缝处形成积水渗漏，墙板与钢立柱的连接采用自攻钉配合防水胶垫固定，安装时不需要复杂的焊接工序，现场作业人员只需要手持电动工具就能完成拼接，单组三人作业队一天就能完成两到三套同规格板房的搭建作业。屋面采用单坡外挑设计，挑檐宽度超出墙面四十公分左右，既可以避免雨水直接冲刷墙面接缝，也能在板房入口处形成一小块无雨区域，方便人员进出时临时放置物品、整理雨具。屋面的波纹板排布方向顺着坡度方向设置，波峰高度比墙面波纹板高出十五毫米，提升屋面的排水效率，即使遇到短时强降雨天气，也不会出现屋面积水倒灌的问题。入口区域设置了分格玻璃窗，窗框采用薄壁型钢弯折成型，玻璃采用普通浮法玻璃，既可以满足白天室内的自然采光需求，减少日间照明能耗，也能通过分格的窗框提升窗面的整体抗风性能，在常规六级风力作用下不会出现窗体变形问题。侧面还设置了小型通风窗，日常可以开启形成室内空气对流，改善临建用房内部的通风条件，避免夏季室内闷热的问题。整个结构的安装边界控制非常清晰，所有构件都采用标准化模数设计，钢构件的长度统一按三米、六米的常规模数裁切，现场不需要二次切割加工，既减少了现场的施工废料，也能降低安装人员的作业难度，即使没有专业结构施工经验的作业人员，对照安装指引就能完成组装。框架节点采用螺栓连接，所有连接孔位都在工厂预制完成，现场只需要穿入螺栓拧紧即可，不需要现场施焊，也避免了动火作业带来的消防隐患，对于防火要求较高的工地场景来说，这种无焊接安装方式的适配性更强。板房的整体尺寸按常规临建用房的需求设置，内部净空高度满足人员站立行走、摆放常规办公桌椅的需求，不会出现压抑感，同时整体重量较轻，对底部基座的承载要求不高，不需要做复杂的地基处理，只要场地平整夯实，浇筑十公分厚的混凝土垫层就能满足安装要求，后期项目结束后还可以全部拆解转运到下一个项目场地重复使用，构件的损耗率极低，符合临建设施循环利用的使用需求。
