长条形双槽带滚轮工业箱体结构设计

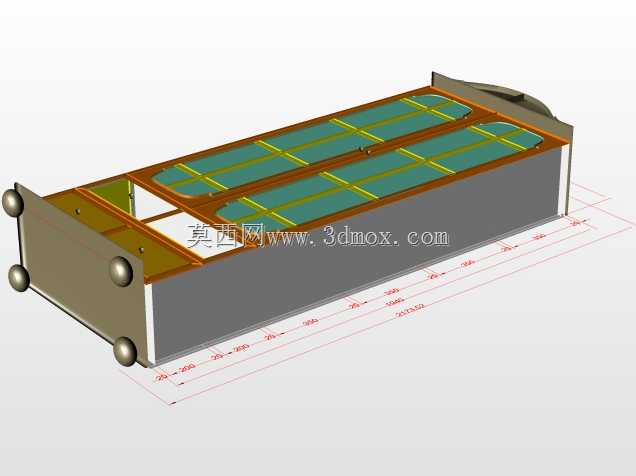

　　该结构件的设计初衷是适配车间内需要频繁移位的工位载具需求，在中小型零部件加工、装配工位上，这类带滚轮的箱体结构常作为工序间物料承载、工装存放的载体，替代传统固定式料架，减少工位间物料转运的辅助时间。从结构布局来看，整体采用长条形卧式布局，内部设置两道平行的通长槽腔，槽腔内部通过等距布置的横向加强筋分隔，既可以对槽内放置的长条状工件、工装条起到定位分隔作用，也能提升槽腔侧壁的抗形变能力，避免满载状态下槽壁向外鼓胀变形。槽腔表面覆盖的绿色防护层采用嵌入式安装设计，与金属槽体之间预留0.2mm的安装间隙，既方便防护层磨损后的快速更换，也能避免金属棱边直接接触放置的工件，减少工件表面的磕碰划伤。

　　箱体主体采用钣金折弯拼焊结构，侧壁厚度根据承载需求做差异化设计，底部承载面厚度大于侧壁厚度，焊接位置全部做内侧满焊、外侧打磨平处理，避免焊渣凸起影响外部安装尺寸，也防止日常使用中焊道位置积留切削液、金属碎屑造成锈蚀。底部安装的两个万向滚轮采用凸出式安装设计，滚轮安装座通过螺栓固定在箱体底部的加强衬板上，衬板与箱体底板之间采用塞焊连接，避免长期承重后安装座脱落，滚轮的凸出高度经过精确计算，确保箱体放置在水平地面时，箱体底面与地面预留15mm的间隙，既方便地面的碎屑、积液清理，也能避免箱体底面直接与地面摩擦造成涂层磨损。

　　从安装边界尺寸来看，整体长宽比接近4:1，长度方向的尺寸适配常见的工作台面纵深，放置在工作台边缘时不会超出台面范围，宽度方向的尺寸匹配标准料箱的堆叠间距，多个同规格箱体并排摆放时，相邻箱体之间预留10mm的操作间隙，方便操作人员取放内部物料。箱体一端设置的内嵌式拉手结构采用下沉式设计，拉手表面与箱体端面齐平，不会在移位过程中勾挂周边的管线、工装，拉手的承重能力按照满载重量的1.5倍做冗余设计，避免拖拽过程中拉手断裂。

　　设计过程中重点考量了工况适配性，针对车间内常见的切削液飞溅、金属碎屑掉落的使用环境，箱体所有拼接位置都做了圆角过渡处理，不存在直角积屑死角，日常清理时只需用压缩空气吹扫即可将碎屑从槽腔中吹出，不需要额外的缝隙清理操作。槽腔内的加强筋高度低于槽腔侧壁高度5mm，当放置的工件长度超出单段分隔腔长度时，加强筋不会对工件放置造成干涉，兼容不同长度规格的工件存放需求。箱体外部的灰色涂层采用耐磨环氧粉末喷涂，涂层厚度控制在80-120μm之间，既具备一定的耐油污、耐切削液腐蚀能力，也能避免日常磕碰造成涂层大面积脱落。

　　在结构强度校核阶段，针对满载状态下的滚轮安装位置、箱体中部折弯位置做了有限元受力分析，确保在额定承载重量下，箱体底部的最大形变不超过0.5mm，不会因为长期承重出现底部下凹导致滚轮卡滞的问题。两道平行槽腔的中心距经过反复调整，确保操作人员取放工件时的手臂操作范围符合人机工程学要求，不需要过度侧身即可拿到槽腔最内侧的工件，降低长期操作的疲劳感。箱体顶部边缘做了向内的折弯翻边处理，翻边宽度15mm，既提升了箱体顶部的结构刚度，也能避免顶部边缘的锐边划伤操作人员手臂。
