三辐式带键槽铸铁手轮结构设计

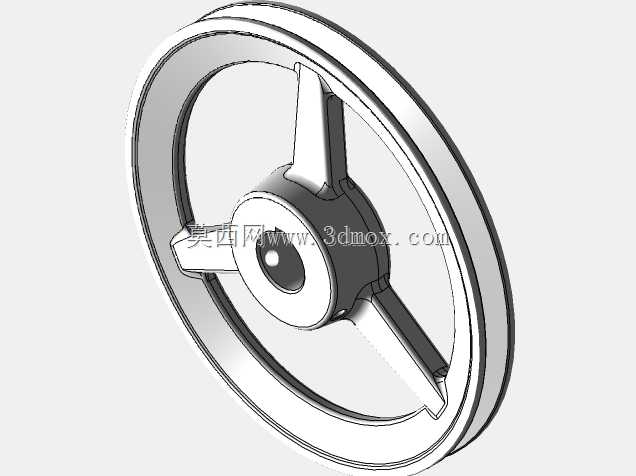

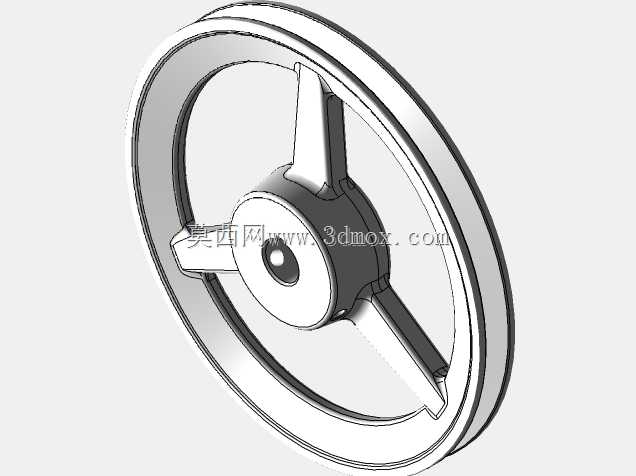

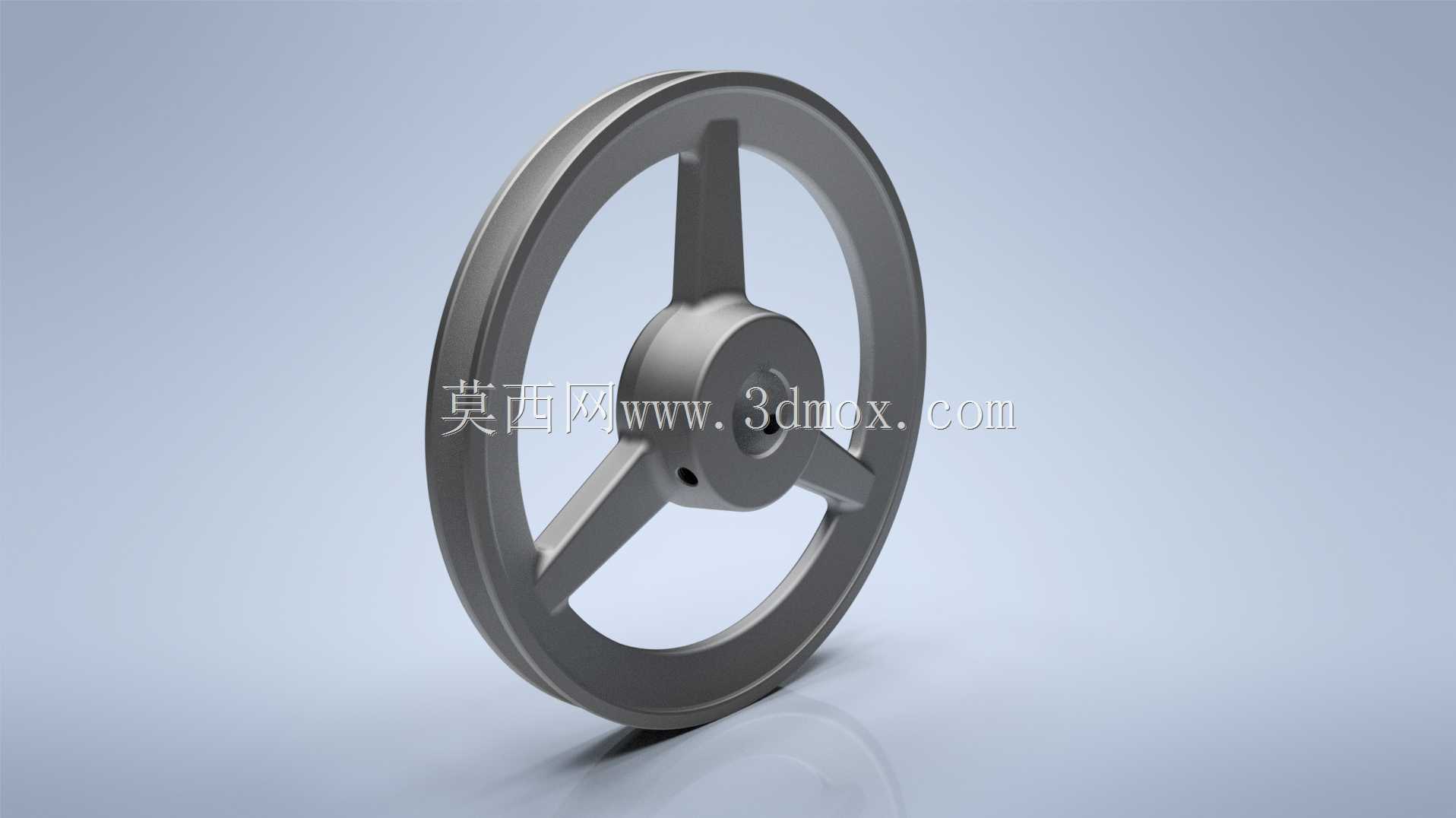

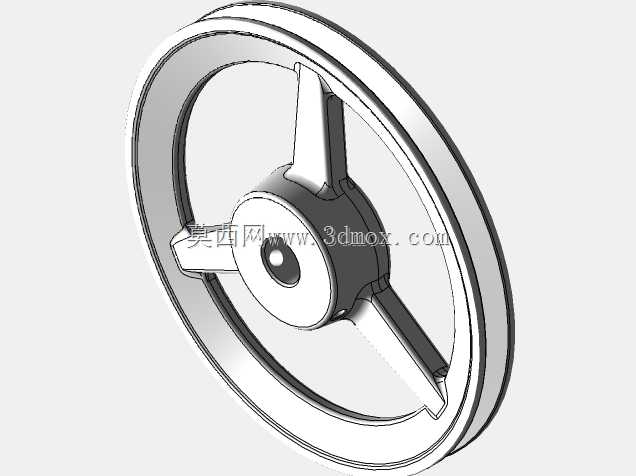

这款三辐式手轮是工业设备手动操作环节的核心执行部件，常见于各类需要手动微调、离合切换、行程限位的设备工位，比如普通车床的进给轴微调端、中型压力机的装模高度调节端、输送线的张紧机构调节位，还有部分化工阀门的手动启闭端都能见到这类结构的手轮，相比盘式实心手轮，三辐结构在保证整体结构强度的前提下大幅降低了自身重量，操作人员长时间转动操作时的手臂负荷更小，同时辐条之间的镂空区域也方便冬季佩戴劳保手套时抓握施力，不会出现打滑脱手的情况。

从结构设计逻辑来看，手轮外缘做了圆弧过渡的加厚轮缘，轮缘表面没有额外滚花，是因为这类大直径手轮的操作力矩本身足够，不需要靠滚花增加摩擦力，反而光滑的轮缘在设备运行时如果被意外剐蹭，不会勾扯操作人员的工作服袖口，降低车间安全隐患。中心的轮毂部分做了阶梯孔设计，中间的通孔用来穿过设备的传动轴，轮毂侧面的径向螺纹孔是用来安装紧定螺钉的，安装时可以将手轮牢牢锁死在轴端，避免长期正反转操作后出现手轮跟转打滑、轴向窜动的问题。三根辐条采用等角度120度均匀分布，辐条的截面是椭圆形渐变结构，从轮毂处的较厚截面平滑过渡到轮缘处的较薄截面，这种变截面设计既可以优化铸造时的铁水流动路径，减少铸件内部的缩孔、砂眼缺陷，也能让手轮转动时的受力均匀分散，不会出现应力集中导致辐条断裂的情况。

在安装边界的适配性上，这款手轮的轴向安装尺寸预留了足够的轴端伸入空间，不管是配用平键连接还是花键连接的轴端，都能通过调整轮毂内孔的加工尺寸完成适配，轮缘的外径尺寸适配大部分中型设备的操作力矩需求，不需要操作人员施加过大的腕力就能完成调节动作，手轮的轴向厚度控制在合理范围，不会过多占用设备操作侧的安装空间，即使是多组手轮并排布置的设备工位，相邻手轮之间也不会出现操作干涉。实际使用中这类手轮通常采用铸铁材质铸造后做表面喷砂氧化处理，表面的亚光金属质感不容易在车间光照下产生反光，避免干扰操作人员的视线，同时铸铁材质的减震性能较好，设备运行时的振动传递到手轮位置时会被大幅衰减，操作人员扶靠手轮做微调动作时不会有明显的震手感。

设计这类手轮时需要重点考虑动平衡性能，因为三根辐条等角度分布，只要铸造时的壁厚偏差控制在合理公差范围内，手轮高速转动时不会出现明显的偏心晃动，长期使用也不会因为偏心载荷导致轴端的轴承出现偏磨。另外手轮的中心轮毂端面做了凸台设计，安装时凸台端面可以紧贴轴肩定位，不需要额外加装调整垫片就能保证手轮的安装垂直度，降低装配时的调整工作量，即使是新手装配工也能快速完成安装对位，不会出现手轮装歪导致转动卡滞的问题。
