双立柱落地式户外宣传展示架结构

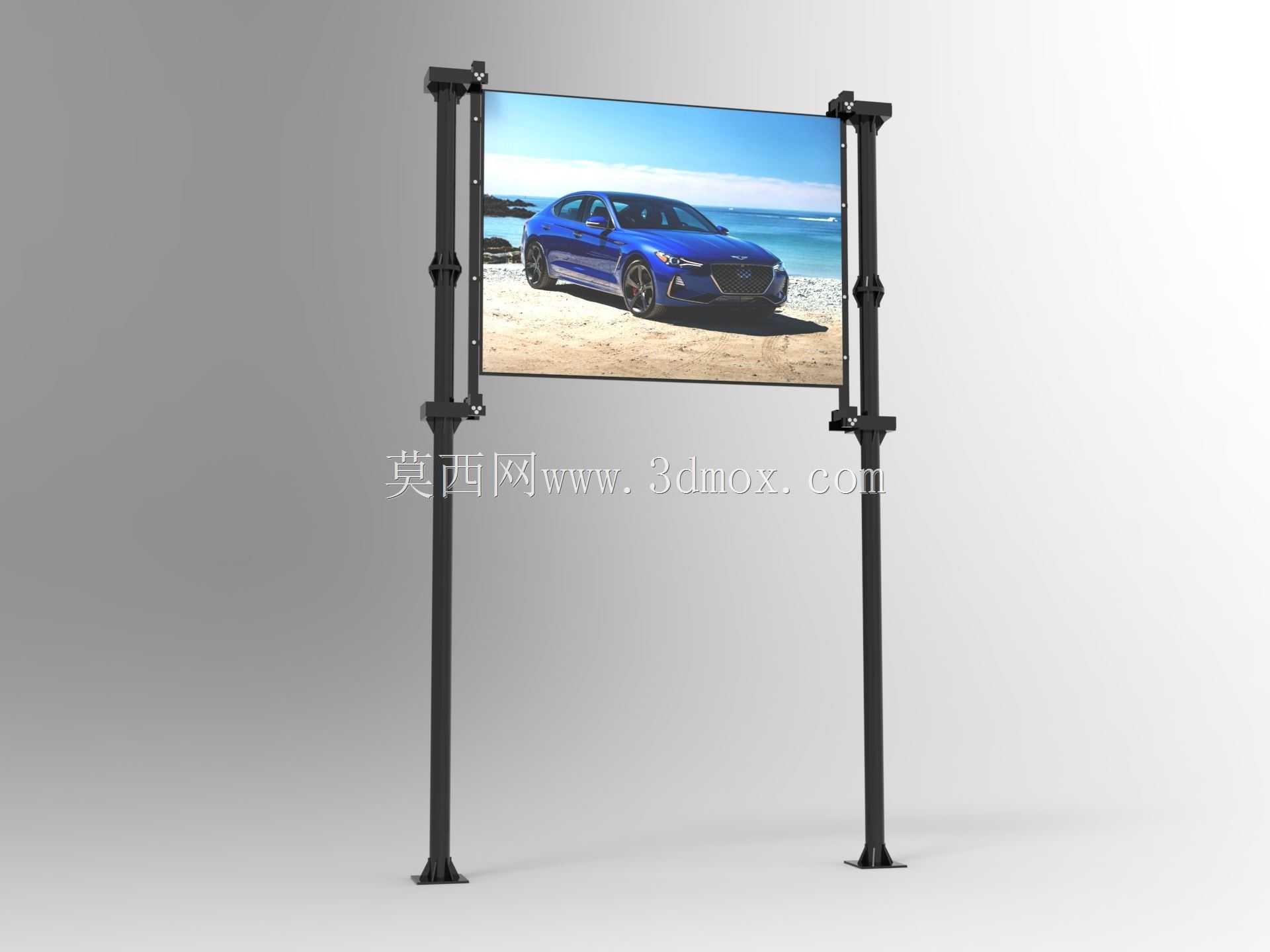

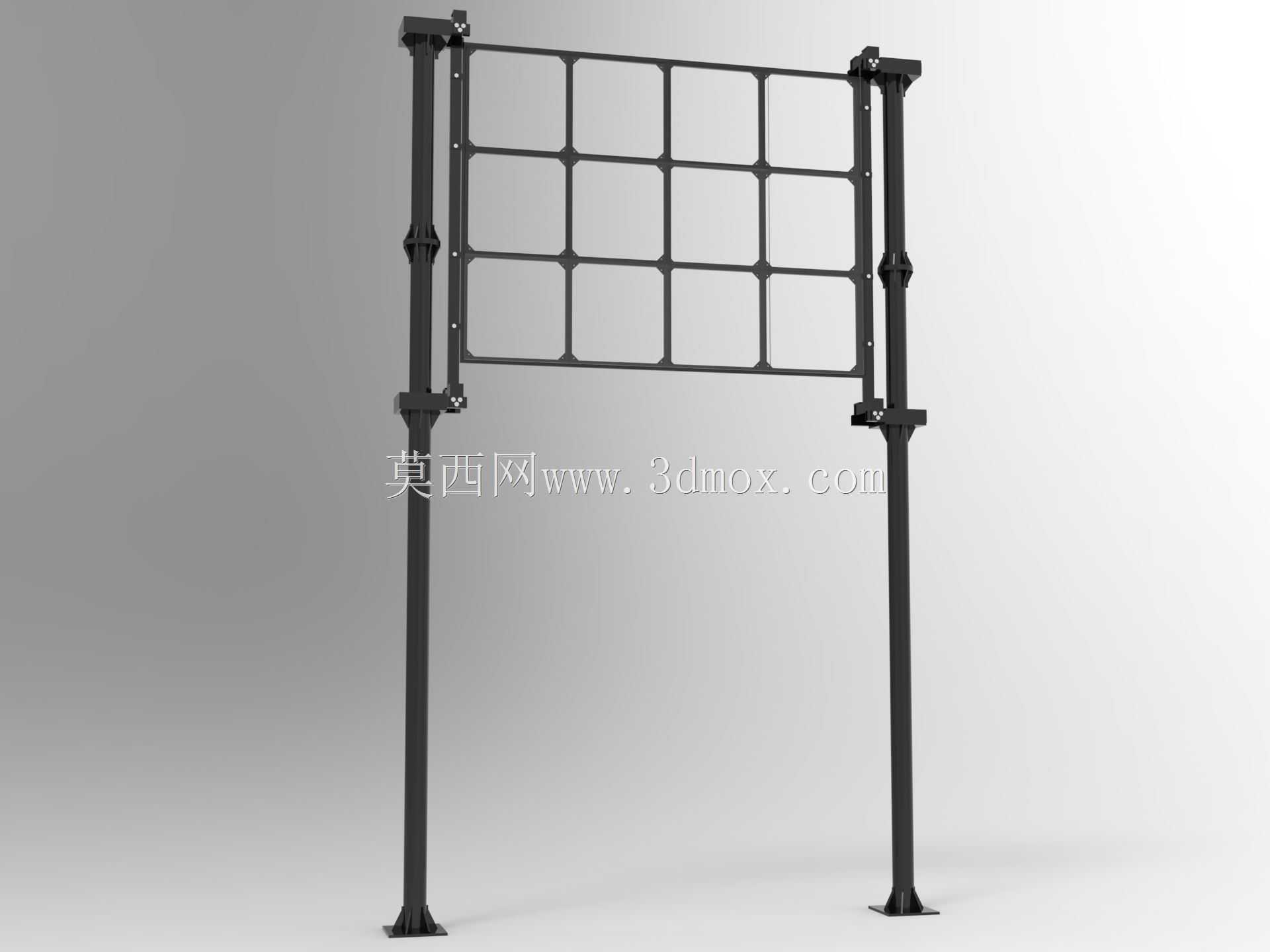

这类双立柱落地展示结构，常应用在商圈户外入口、园区导视区域、展会临时展位、停车场出入口等场景，用来承载平面宣传画面、动态宣传屏等展示载体，替代传统单立柱易晃动、墙面挂载受建筑立面限制的问题，适配没有平整墙面可依托的开阔场地安装需求。从结构设计逻辑来看，整体采用左右对称的双立柱承载形式，立柱选用矩形截面型材，相比圆管立柱，在固定画面挂载组件时，平面贴合度更好，螺栓锁紧时不会出现周向转动的问题，每根立柱上设置了上下两组可调锁紧夹座，夹座可沿立柱轴向滑动调整位置，适配不同高度尺寸的展示画面安装，不需要在立柱上预钻多组安装孔，现场安装时可根据实际画面尺寸灵活固定夹座位置，降低预制加工的精度要求。立柱底部采用方形法兰盘安装结构，法兰盘上预留四个膨胀螺栓安装孔，可直接固定在硬化混凝土地面、水泥基座上，安装边界要求地面平整度误差不超过5mm每米，避免立柱安装后出现倾斜，导致整体结构受力不均。展示画面的固定框架采用轻量化边框设计，边框四周设置压条结构，可将喷绘画面、超薄灯箱面板直接嵌入压条内固定，不需要额外打胶或者打钉固定，更换画面时只需要松开压条卡扣即可操作，日常维护效率更高。整体结构的外形尺寸可根据使用场景调整，常规适配1.8m*1m到3m*2m区间的展示画面，立柱高度根据画面尺寸对应调整，保证画面下沿距离地面高度不低于0.8m，避免过往行人磕碰，同时画面中心高度距离地面1.5m左右，匹配成年人站立时的平视视线范围，提升宣传信息的触达效果。结构受力方面，双立柱的支撑形式可抵御常规户外6级以下的阵风载荷，夹座与立柱之间设置防滑胶垫，避免长期受风力晃动出现夹座滑移、画面下坠的问题，立柱表面做喷塑防锈处理，适配户外多雨、多尘的使用环境，延长整体结构的使用寿命。建模过程中，重点还原了夹座的可调结构、法兰盘的安装孔位、边框的压条卡扣细节，可直接用于结构受力校核、安装施工指导、同类型产品改型设计参考，不需要重新测绘基础结构尺寸。
