环保防护用管道封堵装置结构设计

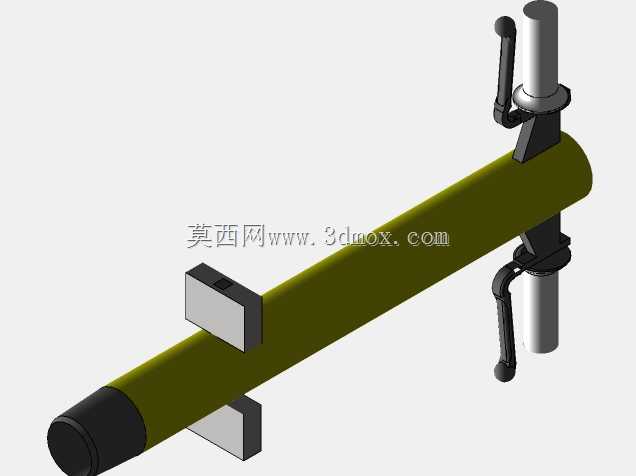

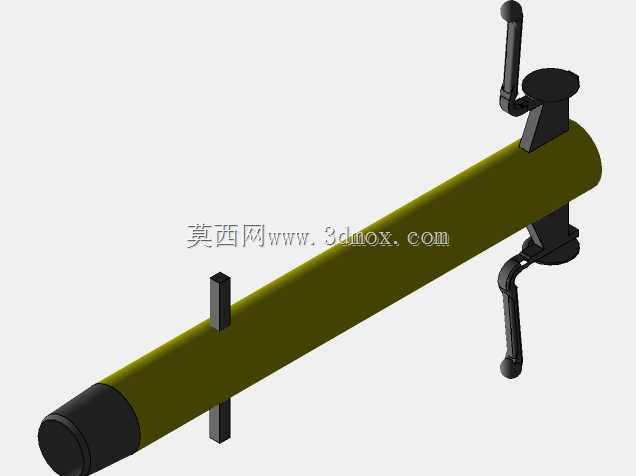

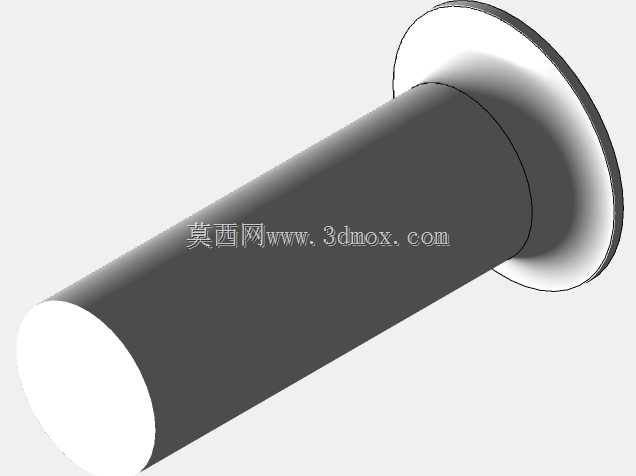

该装置主要应用于市政管网运维、工业流体管路临时封堵、野外作业管线防护等场景，在管线检修、介质截流、有害流体阻隔作业中发挥作用，能够避免管路内残留流体外泄造成周边环境污染，同时阻隔外部杂质进入管路系统，保护管路连通的设备与作业区域安全。从结构设计来看，装置主体采用长筒式密封主体作为核心封堵部件，密封主体外覆柔性密封层，可适配一定公差范围内的圆管内壁或外壁贴合需求，保证封堵接触面的密封可靠性。两侧设置的快夹式操作手柄采用杠杆力臂结构，操作人员无需额外辅助工具，仅通过扳动手柄即可完成装置的锁紧与释放动作，手柄表面做防滑纹理处理，即便在带油污或潮湿的作业环境下也能保证操作施力稳定。装置上配置的两个方形定位块用于安装时的径向定位，可卡在管路法兰或预设的定位凸台上，避免封堵作业过程中装置受管路内压作用发生轴向窜动，定位块的安装位置可根据实际管路的安装边界做小范围调整，适配不同安装间距的管路定位需求。设计过程中优先考虑了作业场景的便携性需求，整体结构无冗余部件，所有受力部件均做了圆角过渡处理，避免操作过程中尖锐棱角划伤作业人员，同时兼顾了部件的通用性，易损的密封层可单独更换，降低后期运维成本。从安装边界来看，装置适配的管路直径覆盖常规中小口径流体输送管路，安装时不需要对原有管路做焊接、打孔等破坏性改造，仅需将密封主体对准管路端口，扳下两侧手柄即可完成锁紧固定，单人即可完成全部安装操作，适合应急抢修、临时作业等快速部署的使用场景。装置的竖向导向柱结构用于保证两侧手柄的动作同步性，避免单侧锁紧导致密封面偏斜出现泄漏，导向柱与手柄连接部位设置了耐磨衬套，长期反复操作也不会出现明显的配合间隙，保证锁紧力的均匀传递。密封主体端部的端盖采用可拆卸结构，可根据实际封堵需求更换不同厚度的密封垫层，适配不同压力等级的封堵作业要求，端盖与主体之间采用止口定位，保证装配同轴度，避免密封受压不均。
