内燃机活塞结构三维数模

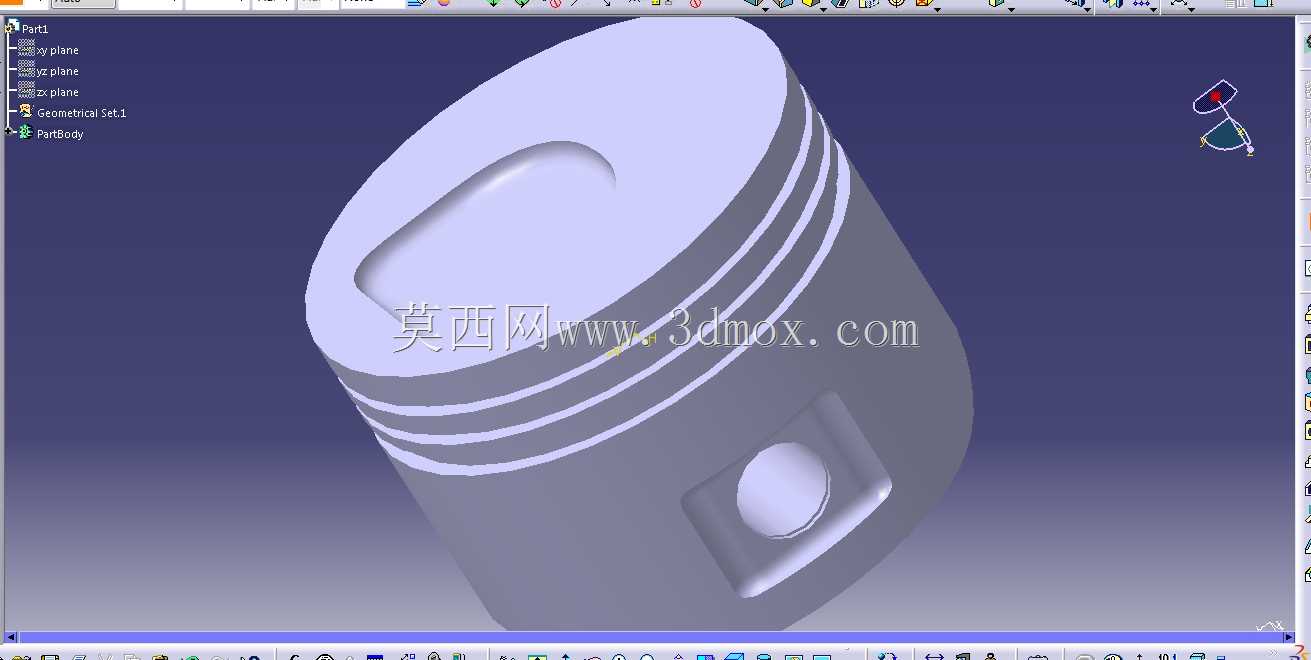

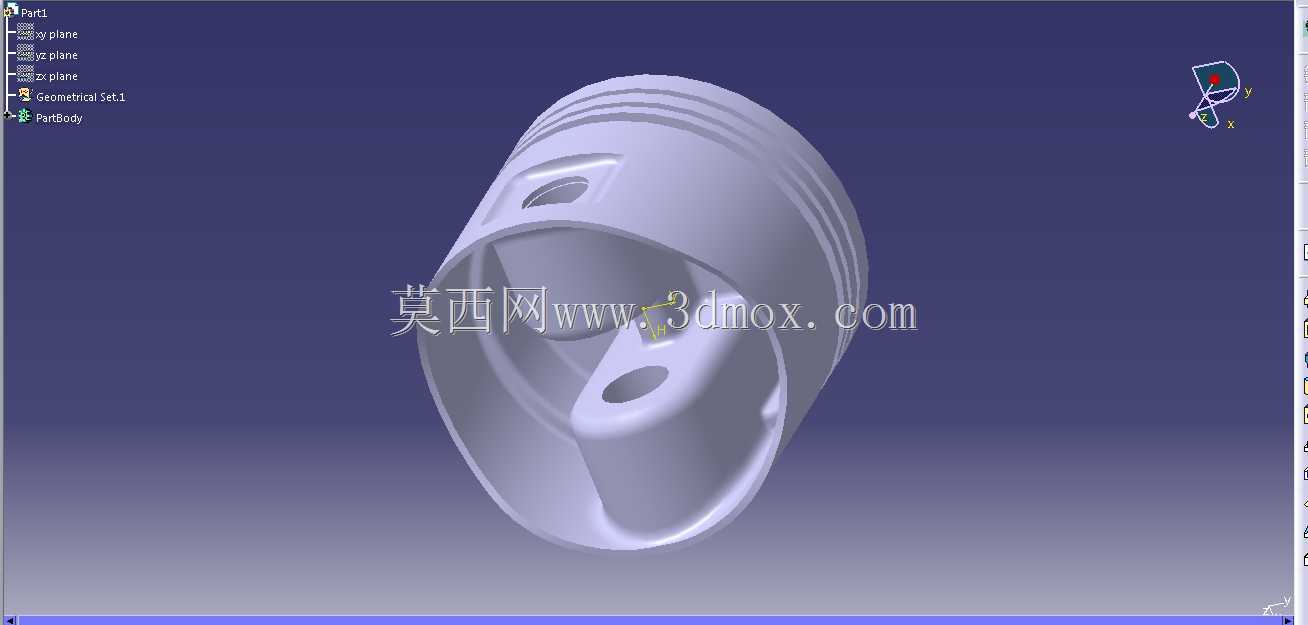

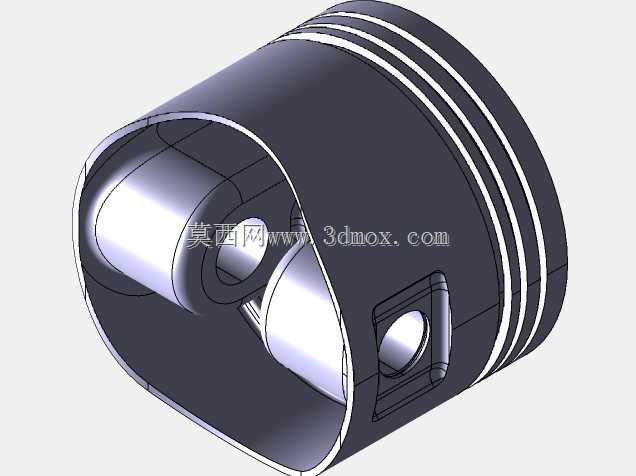

这款活塞作为内燃机核心往复运动部件，主要应用在中小排量往复式内燃机的气缸组件内，工作时需在气缸套内完成高频往复直线运动，直接参与燃烧室的容积变化，配合气门、喷油、点火系统完成进气、压缩、做功、排气四个工作循环，同时将燃烧产生的气体压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出动力。从结构设计来看，活塞头部设置了多道环槽，用于安装气环与油环，气环负责密封燃烧室与曲轴箱的连通间隙，避免高温高压燃气窜入曲轴箱稀释润滑油，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油损耗。活塞裙部采用了适配气缸工作形变的型线设计，考虑到活塞工作时头部温度高于裙部，热膨胀量存在差异，裙部的型线经过优化，可在热态下保持与气缸壁的均匀贴合，避免冷态间隙过大造成敲缸，同时防止热态下膨胀卡滞。活塞销座部位设置了加强筋结构，用于传递爆发压力带来的交变载荷，销孔内部设计有卡环槽，用于安装活塞销卡环，限制活塞销的轴向窜动，避免销端刮蹭气缸壁造成拉缸故障。在安装边界上，活塞的外径需与对应气缸套的内径保持规定的配合间隙，活塞销孔的同轴度、环槽的平面度都有严格的形位公差要求，安装时需注意活塞顶部的朝向标记，与发动机的正时方向对应，避免气门避让坑位置错位造成活塞撞击气门的故障。设计过程中还兼顾了活塞的轻量化需求，在保证结构强度满足交变载荷要求的前提下，对活塞内部非受力区域做了减材处理，降低往复运动的惯性力，减少曲轴连杆机构的运转负荷，提升发动机的响应速度。活塞顶部的燃烧室凹坑形状经过匹配设计，可配合气缸盖形成合理的挤气涡流，优化油气混合效果，提升燃烧效率，降低尾气排放中的不完全燃烧产物。
