麦赛弗格森135农机转向拉杆结构

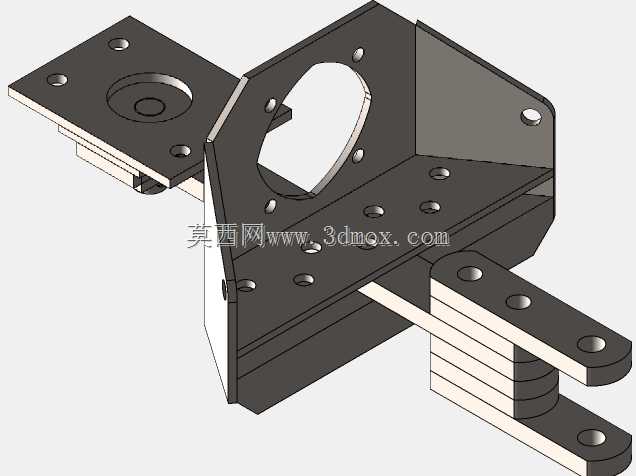

该拉杆结构主要适配麦赛弗格森135型农用拖拉机的转向操纵系统，作为转向传动路径中的核心传力部件，承担着将转向器输出的摆动扭矩传递至转向节臂、带动前轮完成偏转动作的作用，在农田作业、道路转运等不同工况下，都需要承受转向过程中的交变拉压载荷与路面传递的冲击载荷，直接决定整机转向操作的响应精度与行驶安全性。从结构设计来看，该组件采用分体式装配架构，主体安装基座为折弯成型的金属板件，基座上预留了多组不同规格的安装孔位，其中大尺寸异形镂空孔用于避让转向主轴的活动空间，避免部件运动过程中发生干涉，周边均匀分布的小孔用于基座与拖拉机前桥机架的螺栓固定，安装面的平面度公差控制在0.1mm以内，保证装配后连接刚性充足，不会出现长期使用后的松动偏移。拉杆臂部分采用叠片式结构设计，多片金属板叠加后通过销轴与基座内的传动块连接，这种叠片结构可以在承受大载荷冲击时通过微小的层间形变缓冲瞬时冲击力，避免刚性连接导致的部件断裂，同时叠片结构的加工难度低于整体锻造成型的异形臂，后期维护更换时也可单独替换磨损的单片部件，降低运维成本。拉杆臂末端的双叉耳结构预留了销轴安装孔，用于连接转向横拉杆，孔位的同轴度公差严格控制在0.05mm以内，保证转向动作传递过程中无卡滞、无旷量。安装边界方面，基座的整体安装轮廓适配135型拖拉机前桥的原有安装位，不需要对原有车架进行打孔、焊接等改装操作，直接通过螺栓即可完成原位替换，拉杆的活动行程完全匹配原厂转向器的输出摆角范围，左右转向的最大偏转角度与原厂参数保持一致，不会出现转向不足或转向过度的问题。在实际应用场景中，该结构除了适配农用拖拉机的转向系统外，也可经过尺寸调整后用于小型工程机械、场地作业车辆的转向传动机构，设计过程中充分考虑了户外作业的防尘、防泥水需求，所有活动连接位置都预留了润滑脂加注通道与密封件安装槽，可在装配时加装防尘密封圈，避免田间泥沙、灰尘进入铰接位置造成磨损，延长部件的使用寿命。结构建模过程中对所有运动部件进行了行程干涉检查，模拟了最大转向角度下各部件的相对位置，确保全行程范围内无结构碰撞，所有安装孔位的位置度都按照实际装配公差进行了参数化设置，可直接导出工程图用于生产加工。
