内燃机活塞连杆组件三维结构设计

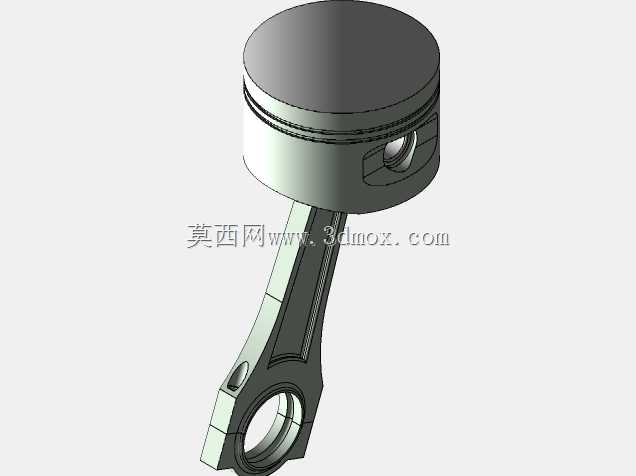

这套活塞连杆组件是内燃机曲柄连杆机构的核心往复运动部件，主要作用是承接气缸内燃烧膨胀的气体压力，通过活塞销将作用力传递给连杆，再由连杆驱动曲轴旋转，把燃料燃烧产生的热能最终转化为曲轴输出的旋转机械能，广泛适配小排量四冲程汽油机、通用动力小型内燃机的结构设计场景，也可作为教学演示、结构原理验证的参考结构。从结构设计逻辑来看，活塞头部设置了多道环槽，分别用于安装气环与油环，气环负责密封燃烧室的高压燃气，避免燃气下窜至曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，活塞顶部的凹坑结构是配合燃烧室形状设计的，能够在压缩行程末端引导缸内气流形成合理的涡流，提升油气混合的均匀度，优化燃烧效率。活塞销座部位做了局部加厚处理，用于承受活塞销传递的交变冲击载荷，避免应力集中导致的座孔开裂，销孔内部设计有卡环槽，用于安装活塞销卡环，限制活塞销的轴向窜动，防止销端刮蹭气缸壁造成拉缸故障。连杆部分采用了工字形截面结构，这种截面设计能够在保证连杆整体强度与刚度的前提下，尽可能降低连杆自身的往复运动质量，减少高速运转时产生的惯性力，降低曲轴轴承的载荷冲击。连杆小头端设计有衬套安装孔，压入青铜衬套后与活塞销形成转动配合，衬套内表面的油槽能够收集飞溅润滑的机油，为活塞销与衬套的摩擦副提供润滑，减少磨损。连杆大头端为剖分式结构，通过连杆螺栓与连杆盖连接，安装时可拆分后包覆在曲轴的连杆轴颈上，大头孔内安装轴瓦，与曲轴连杆轴颈形成转动副，轴瓦表面的油槽与油孔能够引入压力润滑油，在摩擦面形成稳定的油膜，避免干摩擦造成的部件烧蚀。从安装边界来看，活塞的外径尺寸与对应气缸的缸径采用间隙配合，配合间隙严格控制在合理范围，间隙过大会导致缸内密封不良、压缩压力不足，间隙过小则会在活塞热膨胀后出现卡缸故障；连杆的中心距尺寸直接影响内燃机的压缩比与活塞行程，设计时需要与曲轴的曲柄半径、气缸体的高度尺寸做匹配校核，确保活塞运行到上止点时不会碰撞气门，运行到下止点时不会脱出气缸。整套组件的所有运动部件都做了动平衡与重量匹配设计，同一台内燃机使用的活塞连杆组重量差需要控制在极小的公差范围内，避免运转时出现不平衡振动，影响整机的运行平稳性与使用寿命。在实际建模过程中，所有配合面的尺寸公差、形位公差都按照内燃机设计规范做了对应预留，比如活塞销孔与活塞销的配合、连杆大小头孔的圆柱度、连杆两端孔的平行度等关键参数，都符合通用内燃机零部件的设计标准，能够直接用于结构原理演示、装配干涉检查，也可作为同类零部件设计的参考基准。
